DCP32数字程序段调节器

YAMATAKE山武智能数字程序段调节器的详细介绍

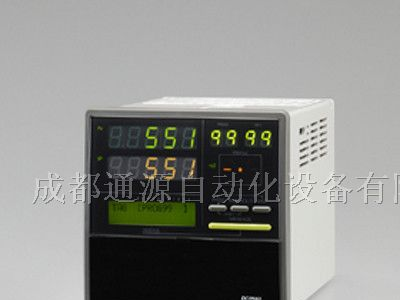

◆DCP32数字程序段调节器

      DCP32数字程序段调节器是全量程输入的双回路调节器，支持热电偶、热电阻、直流电流和直流电压输入，最多可设定19个程序的高性能调节器。可选择温度和相对湿度计算模式来进行控制。

DCP32支持苏子I/O功能，具有3点事件输出，5点时间事件输出（可选）以及12点外部开关的输入。通过选项可选2点辅助输出和RS-485通讯。

规格表 一般功能  记忆材料       RAM(后备锂电池)

电源       90～264VDC,50/60Hz

消耗功率       30VA max

环境温度       0～50℃

环境湿度       10～90%RH(无结露)

重量       约900g

程序曲线       曲线数量       19

段数/曲线      30/曲线

时间/段   0～99小时59分,0～99分59秒(可选择)

PV输入1      类型       热电偶,热电阻,直流电流/电压(全量程输入)

采样周期       0.1s

偏置       -1000～+1000U(U:工程单位)

PV输入2      类型       热电偶,热电阻,直流电流/电压(全量程输入)

采样周期       0.1s

偏置       -1000～+1000U(U:工程单位)

指示设定       PV,SP指示    2或4位7段LED(绿色或橙色)

趋势显示       6橙色LED

控制输出       控制模式       程序控制或定值控制

PID参数组    8(程序控制)+1(定值控制)(加热/冷却:4+1)

PID自整定    普通自整定,人工神经原/模糊推论整定(对2自由度PID),智能整定

输出MV限幅       下限:0.0%～上限(5G:-10%～上限)   上限:下限～100%(5G:下限～110%)

MV变化率限幅    0.0～10.0%/0.1s

远程开关RSW输入     输入点数       12

功能       固定点:RUN,HOLD,RESET,ADV,程序号 可变点:FAST,PV开始,AT,AUTO/MANUAL,G.Soak取消,正/反作用

类型       干接点:集电极开路

事件EV输出 输出点数       事件:3,  时间事件:5

类型       事件:PV,SP,DEV,|DEV|,SP,MV,MFB和控制状态  时间事件:时间和段号事件

辅助输出AUX      回路数    1(对2G型和加热/冷却控制无)

输出功能       PV,SP,MV,MFB任选

信号       4～20mADC,(负载电阻600Ωmax)

通讯功能       RS-485

附件(单独订货)     81446083-001 硬防尘盖

81446087-001 软防尘盖

81446084-001 端子盖

81446431-001 锂电池

选型表 序号  选型表    说明

Ⅰ    基本型号       P32A      ↓    ↓    数字指示调节器

Ⅱ    控制输出       0D   Ｏ    －    时间比例PID或ON/OFF控制(继电器接点输出)

2G   －    Ｏ    位置比例PID,M/M驱动接点输出

5G   Ｏ    －    连续比例PID,4～20mA输出

3D   －    Ｏ    加热/冷却,时间比例PID或ON/OFF控制,继电器接点输出

5K   －    Ｏ    加热/冷却,连续比例PID,4～20mA输出

Ⅲ    功能       1     Ｏ    Ｏ    2通道输入

2     Ｏ    Ｏ    温湿度演算型

Ⅳ    电源       AS   Ｏ    Ｏ    90～264VAC,50/60Hz

Ⅴ    辅助输出       00    Ｏ    Ｏ    无选择

01    Ｏ    -      1路辅助输出

Ⅵ    选项(1)   00    Ｏ    Ｏ    4点RSW,无时间事件,无通讯

01    Ｏ    Ｏ    12点RSW,时间事件5点,无通讯

02    Ｏ    Ｏ    12点RSW,时间事件5点,RS-485通讯

Ⅶ    选项(2)   00    Ｏ    Ｏ    无选择

D0   Ｏ    Ｏ    附测试报告书

T0   Ｏ    Ｏ    热带处理
