QL200 PIC单片机综合开发实验系统

有性价比的PIC单片机开发板

---

dzsc/17/5778/17577857.jpg

QL200是一款具有实验仪、编程器、仿真接口、ICSP线四种功能合一的PIC单片机综合学习开发系统，系统自带控制CPU，配合拥有自主知识版权的编程软件，可以支持90%以上PIC单片机的实验和开发。 您只需一套QL200单片机开发系统和一台电脑而不需要购买编程器等其它任何设备就可轻松学习和开发PIC各系列单片机。QL200既适合初学者学习单片机的需求，它的开发系统的编程功能，板载丰富的硬件资源及灵活的扩展与可随意的资源分配，对用户目标板ICSP功能，同样也适合开发工程师开发产品的需求。所以说QL200不仅是一款单片机学习实验板，同时它也是一款集多种资源于一体的单片机开发板。 dzsc/17/5778/17577857.gif

---

dzsc/17/5778/17577857.gif	RS232串口通信--通过它可实现单片机与电脑的通信（预设连接硬件USART口，通过拨码开关关断预设接口，然后可通过扩展线连接单片机任意IO口）	dzsc/17/5778/17577857.gif	24路独立LED--可连接单片机RA、RB、RC任意口用于指示IO口输出的高低电平（可用拨码开关控制任意一个口线与LED的连与断）	dzsc/17/5778/17577857.gif	4*4矩阵键盘--可实验密码锁等项目（预设连接RC0-7接口，通过拨码开关关断预设接口，然后可通过扩展线连接单片机任意IO口）
dzsc/17/5778/17577857.gif	8路独立按键--方便各种按键输入实验，可跳线设置端口硬件上拉。（预设连接RB0-3,RA0-3，通过开关关断预设口后可扩展连接单片机任意口）	dzsc/17/5778/17577857.gif	2路A/D转换输入--（预设连接RA0,RA1，通过开关关断预设口后可扩展连接单片机任意A/D输入口）	dzsc/17/5778/17577857.gif	各系列PIC实验芯片插座--包括8PIN、14PIN、18PIN、20PIN、28PIN、40PIN、PIC10系列专用、PIC16F57专用插座
dzsc/17/5778/17577857.gif	DS1302时钟--自带记忆电池，（预设连接RB0、RB4、RB5口，通过开关关断预设口后可扩展连接单片机任意口）	dzsc/17/5778/17577857.gif	仿真调试连接接口--可直接连接ICD1/ICD2/MCD1/MCD2对板载芯片及资源进行在线仿真	dzsc/17/5778/17577857.gif	IIC(I2C)通信--可直接用硬件IIC或软件IIC实验读写24CXX系列芯片（预设连接硬件IIC口，通过开关关断预设口后可扩展连接单片机任意口）
dzsc/17/5778/17577857.gif	SPI通信--可直接用硬件SPI或软件模拟SPI实现单片机读写93CXX的EEPROM,可通过跳线选择是8位或者16位读写方式（预设连接硬件SPI口，通过开关关断预设口后可扩展连接单片机任意口）	dzsc/17/5778/17577857.gif	10位D/A转换--芯片为TLC5615，可直接实现数字到模拟的转换,板载模拟输出接口（预设连接RC5、RC2、RC3口，通过开关关断预设口后可扩展连接单片机任意口）注：TLC5615芯片是选购件	dzsc/17/5778/17577857.gif	DS18B20数字温度传感器--1线总线通信，测量温度范围宽、精度高、反应灵敏（预设连接RA0口，通过开关关断预设口后可扩展连接单片机任意口）注：DS18B20芯片是选购件
dzsc/17/5778/17577857.gif	红外线遥控接收--可实验红外线遥控解码，适合于各种红外线遥控器（预设连接RA1口，通过开关关断预设口后可扩展连接单片机任意口）	dzsc/17/5778/17577857.gif	蜂鸣器发音/PWM输出实验--可实验普通发音，可实验唱歌，可实验PWM口输出发音（（预设硬件PWM口，通过开关关断预设口后可扩展连接单片机任意口）	dzsc/17/5778/17577857.gif	时钟选择--可跳线切换各种振荡方式，可根据产品开发需要更换不同频率的晶振。
dzsc/17/5778/17577857.gif	I/O外扩--单片机所有I/O口可对外部用户板进行联接,	dzsc/17/5778/17577857.gif	步进电机驱动电路--(可以方便亟由喜浇缁瓿筛骼嗍笛?如电机的正、反转、位移等等)	dzsc/17/5778/17577857.gif	SD读卡器--支持SD/MMC卡,(卡内数据可通过单片机控制传输到电脑)(SD卡是选购件)

dzsc/17/5778/17577857.gif

板载烧写编程模块--采用USB口与电脑通信，适用于任何电脑，专用CPU监控，烧写稳定，具备ICSP接口并随机配送ICSP线，方便对其它目标板在线烧写，拥有自主知识产权的编程控制软件，具有编程器的所有操作功能。

dzsc/17/5778/17577857.gif

板载电源模块--可连接外部AC或DC的任意极性的电源输入，可输入的电源范围为7-12V，电流200MA以上，可选择为由USB接口供给电源而省掉外接电源的麻烦，可控制实验部分电源的开关，带过流过载保护电路。

dzsc/17/5778/17577857.gif	dzsc/17/5778/17577857.jpg	dzsc/17/5778/17577857.jpg
12864汉字液晶显示屏--这个是目前最常用的汉字显示屏模块之一,有128*64个点阵. 注:12864汉字液晶屏为选购件.	1602字符型液晶显示屏--这个也是目前最常用的液晶屏模块之一，它内部是5*7的点阵，能显示16*2个字符,显示的对比度可通过旁边的VR进行调节。	6位7段数码管--可实现数码管动态或静态显示实验，可以用于显示时钟、温度或制作计数器（预设连接RD与RA口，通过开关关断预设口后可扩展连接单片机任意口）

---

性能特点

   丰富的板载资源：LED、数码管、按键、键盘矩阵、字符型LCD、图形LCD、A/D转换、D/A转换、SPI IIC通信、USART串口通信、DS18B20数字测温、DS1302时钟、红外线遥控解码、发声程序、各种读卡模块、步进电机模块、步进电机模块、各种读卡模块、......

   即将陆续推出更多的扩展模块：RS485模块、CAN总线模块、PS2模块、触模屏模块、LED点阵汉字屏模块.......

   可以支持编程和实验开发的PIC芯片全：板载8脚、14脚、18脚、20脚、28脚、40脚的PIC单片机芯片插座，板载PIC10系列、PIC16F57芯片插座，几乎可以实验开发PIC全系列芯片，同时还可以跳线选择各种振荡方式，可以自行更换其它频率晶振。

   开放的模块化设计：各模块可通过拨码开关控制通断，并在各模块设计有连接单片机IO口的接口，通过杜邦头连接线可以方便各模块连接单片机的任意口线，不用杜邦线连接也可以能过拨码开关连接到预设口线（方便初学者直接使用），所以IO口全部对外开放并有输出插座，可以轻板实现扩展。这种独特的设计使得90%以上的产品开发初期调试都可以在此完成而帮你省下了打板的时间与金钱，加快了产品开发的速度。

   完善的例子教程：每一模块配备至少一个详细的例程，带详细中文注释的源程序，从简单到复杂，让新手真正在不知不觉中从入门到完全掌握各种程序的设计。

   板载强大的烧写系统：可以烧写90%以上的PIC单片机，随机赠送ICSP在线线，可直接对外部目标板的单片机实现ICSP编程。

   板载仿真调试接口：可直接连接ICD1/ICD2/MCD1/MCD2仿真调试器。

功能强大的编程控制软件,拥有完全自主知识产权的编程控制软件，具有通用编程器的所有操作功能，特点如下:

   1.全中文界面,中文在线帮助系统，方便用户使用。(连配置位的设置也全部做成了中文的,有利于初学者使用)

   2.同时我们还提供了英文版的烧写软件，为海外客户的使用提供了方便。

   3.具有编程计数功能,可预设烧写数量，并对烧写数量计数.

   4.系列号自动增加功能,可设置项目全,自增设置灵活.

   5.全面的信息提示，烧写的过程同时有声音提示,让用户清楚了解工作状态 .

   6. 具有自动检测编程器硬件功能,软件启动时自动检测及设置编程器硬件,无须手动设置及可使用.

   7.设有烧写数据监测。通过计算校验和，能够立即发现烧写数据是否被改变.校验和公式遵从Microchip定义.

   8.可以方便地读出芯片程序区的内容.

   9.兼容Windows98和Windows2000 / NT,Windows XP,Windows 2003,VSTA等操作系统.

   10.程序支持*.HEX或*.BIN文件的载入,可支持*.BIN文件保存为*.HEX格式.

   11.缓冲区填充功能

   12.可以自动保护芯片的时钟校准值不被擦除

   13.可以直接烧写解密单片机获得的BIN文件而不需要做任何的设置

除了上述特点外，我们还为QL200系列开发系统设计了很多非常人性化的功能，如：

   过载短路保护功能：当开发系统出现过载时如放反单片机芯片，保护系统会自动启动以防止烧坏器件，纠正错误后，板子重新恢复正常。

   文件修改自动加载功能：实现与MPLAB-IDE等开发软件无缝结合，自动检测当前目标代码变化后并自动调入更新的文件，在学习单片机时此功能非常方便，避免了反复加载目标代码的麻烦。

   自动识别文件中的配置位及EEPROM的功能：我们只要在程序中写入了我们的配置位信息以及EEPROM数据，在烧写时就不需要另外设置了，对于程序调试阶段的经常更改省下了很多时间，避免了每次更改程序都重新设置的麻烦。

   板载CPU在线升级功能：可的烧写软件，并执行升级硬件命令将板载CPU升级到版本，以支持更多新的器件。

QL200可支持编程烧写和实验开发的器件如下:(烧写编程或实验开发以下所有DIP封装的芯片都不需要任何适配器）

PIC10FXX：
PIC10F200	PIC10F202	PIC10F204	PIC10F206	PIC10F220	PIC10F222
PIC12XX
PIC12C508	PIC12C508A	PIC12C509	PIC12C509A	PIC12C671	PIC12C672	PIC12CE518
PIC12CE519	PIC12CE673	PIC12CE674	PIC12F508	PIC12F509	PIC12F629	PIC12F635
PIC12F675	PIC12F683	PIC12F615	PIC12HV615
PIC16XX
PIC16C505	PIC16C554	PIC16C558	PIC16C61	PIC16C62	PIC16C62A	PIC16C62B
PIC16C62A	PIC16C62B	PIC16C63	PIC16C63A	PIC16C64	PIC16C64A	PIC16C65
PIC16C65A	PIC16C65B	PIC16C66	PIC16C66A	PIC16C67	PIC16C620	PIC16C620A
PIC16C621	PIC16C621A	PIC16C622	PIC16C622A	PIC16C71	PIC16C72	PIC16C72A
PIC16C73	PIC16C73A	PIC16C73B	PIC16C74	PIC16C74A	PIC16C74B	PIC16C76
PIC16C77	PIC16C710	PIC16C711	PIC16C712	PIC16C716	PIC16C745	PIC16C765
PIC16C773	PIC16C774	PIC16C83	PIC16C84	PIC16F505	PIC16F506	PIC16F54
PIC16F57	PIC16F627	PIC16F616	PIC16HV616	PIC16LF627A	PIC16F627A	PIC16F628
PIC16F628A	PIC16LF628A	PIC16F630	PIC16F636	PIC16F639	PIC16F648A	PIC16F676
PIC16F683	PIC16F684	PIC16F685	PIC16F687	PIC16F688	PIC16F689	PIC16F690
PIC16F716	PIC16F72	PIC16F73	PIC16F74	PIC16F76	PIC16F77	PIC16F737
PIC16F747	PIC16F767	PIC16F777	PIC16F785	PIC16F83	PIC16F84	PIC16F84A
PIC16F87	PIC16F88	PIC16F818	PIC16F819	PIC16F870	PIC16F871	PIC16F872
PIC16F873	PIC16F873A	PIC16F874	PIC16F874A	PIC16F876	PIC16F876A	PIC16F877
PIC16F877A	PIC16F913	PIC16F914	PIC16F916	PIC16F917
PIC16F882	PIC16F883	PIC16F884	PIC16F886	PIC16F887
PIC18FXX
PIC18F242	PIC18F248	PIC18F252	PIC18F258	PIC18F442	PIC18F448	PIC18F452
PIC18F458	PIC18F1220	PIC18F1320	PIC18F2220	PIC18F2221	PIC18F2320	PIC18F2321
PIC18F2331	PIC18F2410	PIC18F2420	PIC18F2431	PIC18F2450	PIC18F2455	PIC18F2480
PIC18F2510	PIC18F2515	PIC18F2520	PIC18F2525	PIC18F2550	PIC18F2580	PIC18F2585
PIC18F2610	PIC18F2620	PIC18F2680	PIC18F4220	PIC18F4221	PIC18F4320	PIC18F4321
PIC18F4331	PIC18F4410	PIC18F4420	PIC18F4431	PIC18F4450	PIC18F4455	PIC18F4480
PIC18F4510	PIC18F4515	PIC18F4520	PIC18F4525	PIC18F4550	PIC18F4580	PIC18F4585
PIC18F4610	PIC18F4620	PIC18F4680

---

烧写控制软件界面:（软件配套有中文版和英文版，方便不同的朋友选用）

dzsc/17/5778/17577857.jpg

QL200 Software(English Version)

dzsc/17/5778/17577857.jpg

产品使用手册

dzsc/17/5778/17577857.gif

QL200的配套用户手册,彩色印刷.48页/16K全程手把手操作指导,大量实例照片,初学者也可轻松掌握,内含: 1.MPLAB IDE集成开发环境的安装与使用. 2.在线调试器MCD2的使用. 3.QL200烧写模块与烧写软件的使用. 4.QL200系统各功能模块详细介绍(包括各功能模块电路原理图). 5.QL200系统使用实战......

产品配套光盘

dzsc/17/5778/17577857.gif

QL200配套的产品光盘，内含丰富的学习资料及开发使用软件: 1.MPLAB IDE集成开发环境。 2.QL-PROG烧写软件（QL200板载烧写器控制软件）。 3.USB驱动程序。 4.常用芯片数据手册。 5.供学习开发参考的较多编程实例，包括C语言实例与汇编语言编程实例，全中文注释，方便初学者快速入门。 6.其它我们收集的学习资料。 7.产品完整电路原理图、PCB图（PDF文档）。

产品配套编程实例:

产品光盘中配有较多编程实例，全中文注释，方便初学者快速入门，几乎每个实例都有汇编语言与C语言两个版本，如:

※ 点亮单个LED的程序(最简单的入门程序)	※ 遥控接收解码实例
※ 8个LED的流水灯实例	※ DS18B20数字测温实例
※ 数码管静态显示实例	※ DS1302实时时钟实例
※ 6位数码管动态扫描显示实例	※ 1602字符型LCD显示实例
※ 8个独立按键实例	※ 12864汉字显示LCD显示实例
※ 4*4键盘矩阵实例	※ 10位DA转换实例
※ 1路A/D转换实例	※ RS232串口通信实例
※ 模拟报警声实例	※ 步进电机控制实例
※ 硬件SPI读写93C46的实例	※ 单片机读写SD卡实例
※ 软件SPI读写93C46的实例	※ DIP28/20/18/14/8以及PIC16F57/PIC10FXXX各系列芯片的参考测试程序
※ 软件IIC读写24C01的实例	※ 更多详见http://pic16.com/bbs/index.asp?boardid=33

dzsc/17/5778/17577857.jpg	dzsc/17/5778/17577857.gif	dzsc/17/5778/17577857.jpg
QL200 PIC开发板包装彩盒	QL200 PIC开发板配套的杜邦头扩展连接线	QL200 PIC开发板配套的ICSP在线线,接口排列兼容ICD1/ICD2/MCD1/MCD2,有了它我们就可以用QL200对我们自己的其它用户板进行编程.

相关

  QL200 PIC开发板烧写控制软件(QL-PROG)

  QL200 Software（English Version）

  QL200 PIC开发板烧写器USB驱动程序

  QL200 PIC开发板配套的编程实例

  QL200 PIC开发板用户使用手册

标准配置如下:

产品编号：M08=QL200 （不带铝合金外箱）

适合群体：PIC单片机学习开发的个人、公司

价格:不含税(个人用户)580元,含6%发票价格(公司用户)610元

QL200主机一台（主板上已含DS1302+24C02+93C46）

USB通讯电缆一条

串口通讯电缆一条

PIC16F877A单片机一片

ICSP在线连接线一条

1602字符型液晶模块一个

杜邦头实验连接线20条

使用手册一本

光盘一张

豪华完美配置如下:(不带铝合金外箱)

产品编号：M09=M08(QL200标准配置）+ M06(MCD2仿真调试器点击查看MCD2介绍）

适用群体：工厂或公司/个人产品开发用途（同样也适用于单片机学习，具备仿真调试功能，学习效率更高）

价格:不含税(个人用户)1100元    含6%发票价格(公司用户)1160元

以下为选配件：

产品编号	产品名称	不含税价	含税价
Q01	12864汉字液晶模块(带字库)(可配套MCD-DEMO2/QL200B/QL200使用)	80元	85元
Q02	10位D/A转换芯片TLC5615（直插DIP8封装）	20元	21元
Q03	步进电机（可配套MCD-DEMO2/QL200B/QL200使用）	20元	21元
Q04	30CM长杜邦头连接线红黑各10条（QL200标配红黑各10条，您可以另外再选购一些方便大范围扩展）	10元	11元
Q05	品牌原装2G SD卡（可在QL200实验）	50元	53元
M10	QL1201编程模块（方便用QL200批量烧写芯片）	30元	32元
M04	DS18B20一线总线数字测温芯片（TO-92封装）（可配套MCD-DEMO2/QL200B/QL200使用）	12元	13元
M05	推荐教材---PIC单片机实用教程-基础篇-第二版	29元	31元
M05B	推荐教材---IC单片机实用教程-提高篇-版	34元	36元
M05D	推荐教材---PIC单片机基础教程	22元	23元

板载资源详解：

dzsc/17/5778/17577857.jpg

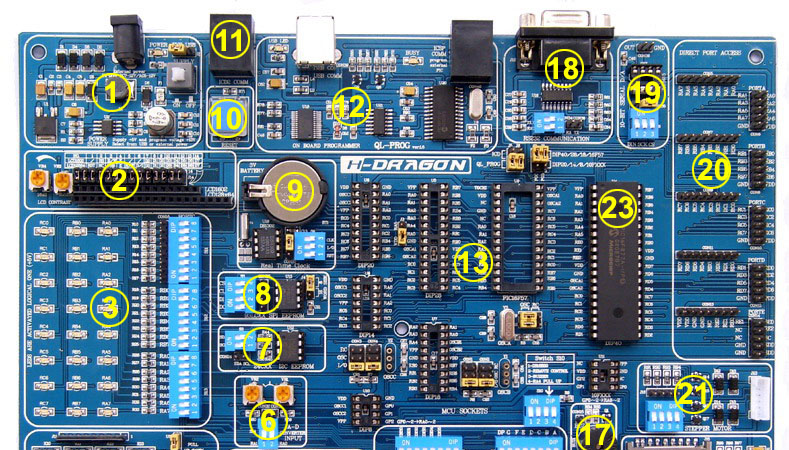

1） 电源模块， 跳线选择USB供电或外部电源供电。
