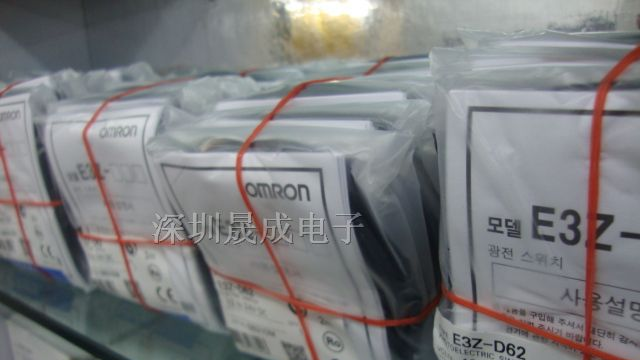

供应OMRON光电传感器E3Z-R61
| 价 格： | 1.00 | |
| 型号/规格： | E3Z-R61 | |
| 品牌/商标： | OMRON |
E3Z-D61
|
检测方式 |
对射型 |
回归反射型 |
扩散反射型 | |||||
|
型 |
NPN输出 |
E3Z-T61(K) |
E3Z-T62 |
E3Z-T61A |
E3Z-R61/R66 |
E3Z-R61K |
E3Z-D61(K)/D66 |
E3Z-D62(K)/D67 |
|
PNP输出 |
E3Z-T81(K) |
E3Z-T82 |
E3Z-T81A |
E3Z-R81/R86 |
E3Z-R81K |
E3Z-D81(K)/D86 |
E3Z-D82(K)/D87 | |
|
检测距离 |
15m |
30m |
10m |
4m 〔100mm〕 ＊ （使用E39-R1S时） 3m 〔100mm〕 ＊ （使用E39-R1时） |
3m 〔150mm〕 ＊ （使用E39-R1S时） 2m 〔100mm〕 ＊ （使用E39-R1时） |
100mm |
1m | |
|
光束直径 |
—— | |||||||
|
标准检测物体 |
φ12mm以上的不透明物体 |
φ75mm以上的不透明物体 |
—— | |||||
|
最小检测物体 |
—— | |||||||
|
应差 |
—— |
检测距离20％以下 | ||||||
|
指向角 |
投·受光器：各3～15° |
2～10° |
—— | |||||
|
光源（发光波长） |
红外光二极管 |
红色发光二极管(660nm) |
红色发光二极管 |
红外光二级管 | ||||
|
电源电压 |
DC12～24V±10％ 波动(p-p)10％以下 | |||||||
|
消耗电流 |
投光器：15mA |
30mA以下 | ||||||
|
控制输出 |
负载电源电压DC26.4V以下、负载电源电流100mA以下 剩余电压 负载电流10mA不满：1V以下 负载电流10～100mA：2V以下 | |||||||
|
保护电路 |
电源逆接保护、输出短路保 |
护电源逆接保护、输出短路保护、相互干扰防止功能、输出逆连接保护 | ||||||
|
应答时间 |
动作、复位：各1ms以下 | |||||||
|
灵敏度调整 |
单方向旋转钮 | |||||||
|
照明 |
受光面照度，白炽灯：3,000lx以下、太阳光：10,000lx以下 | |||||||
|
周围温度 |
动作时：-25～+55℃、保存时：-40～+70℃ （不结冰、结露） | |||||||
|
周围湿度 |
动作时：35～85％RH、保存时：35～95％RH （不结冰） | |||||||
|
绝缘电阻 |
20MΩ以上（DC500V兆欧表） | |||||||
|
耐电压 |
AC1,000V 50/60Hz 1min | |||||||
|
耐振动（耐久） |
10～55Hz 双振幅1.5mm X、Y、Z各方向 2h | |||||||
|
耐冲击（耐久） |
500m/s2 X、Y、Z各方向 3次 | |||||||
|
保护构造 |
IEC规格 IP67 （防油型：IEC规格 IP67 （JEM规格 IP67f 导线、接插件除外）） | |||||||
|
连接方式 |
引出线（标准长2m/500mm） /M8接插件式/M8接插件中继式（防油型） | |||||||
|
指示灯 |
动作显示灯（橙色）稳定显示灯（绿色）〔但投光器是电源显示灯（橙色）〕 | |||||||
|
质量 |
导线引出 |
约120g |
约65g | |||||
|
接插件式 |
约30g |
约20g | ||||||
|
M8接插件 |
约50g |
约30g | ||||||
|
材质 |
外壳 |
聚对苯二甲酸丁二醇酯 | ||||||
|
透镜部 |
聚脂合橡胶 |
甲基丙烯树脂 |
聚脂合橡胶 | |||||
|
附件 |
使用说明书、 注：回归反射板、安装金属附件另售 | |||||||
注. 防油型号的回归反射型与标准的回归反射型检测距离不同。
＊传感器和反射板之间的距离，请设定在〔 〕数值以上的范围。
E3Z-T□2-G0具有投光停止功能，下表为此功能的额定值/性能。
|
项目 |
检测方式 |
对射型、NPN输出：E3Z-T62/T67-G0、PNP输出：E3Z-T82/T87-G0 | |
|
投光停 |
输入 |
〈NPN型〉 |
投光OFF：0V短路或1.5V以下（流出电流1mA以下）， |
|
〈PNP型〉 |
投光OFF：+DC （电源插头侧）短路或+DC-1.5V以内（吸收电流3mA以下）， 投光ON：开放（漏电流0.1mA以下） | ||
|
应答时间 |
动作·复位：0.5ms以下 | ||
本體 紅色光 紅外線
＊ 1. 不附反射板。請依用途另購反射板。
＊ 2. 檢出距離為使用E39-R1S 型時的距離。感測器及反射板之間的距離請設定為（ ）內數字的距離以上。
＊ 3. 導線長度可以0.5m 為標準。型號末尾請指定導線長度。（例.E3Z-T61 型 0.5M）
＊ 4. 備有連接器轉接型（M12）。末尾附有M1J。（例.E3Z-T61- M1J）
＊ 5. 備有業界標準式感測連接器轉接式（導線長度0.3m/0.5m/2m）。末尾附有-ECON。（例.E3Z-T61- ECON 2M）
連接連結器有單側業界標準式感測連結器形式 E39-ECON □M型（導線長度2m/5m）及雙端業界標準式感測連接器形式 E39-ECONW□M型
（導線長度0.5m~2m,0.1m 單位）。
檢出方式型狀連接方式檢出距離
型式
NPN 輸出PNP 輸出
透過型
導線引出方式型
（2m）＊ 3 ＊ 4 E3Z-T61 型＊ 5 E3Z-T81 型
連接器型（M8） E3Z-T66 型E3Z-T86 型
導線引出方式型
（2m）＊ 3 E3Z-T61A 型E3Z-T81A 型
連接器型（M8） E3Z-T66A 型E3Z-T86A 型
防油式透過型
導線引出方式型
（2m）＊ 4 E3Z-T61K 型E3Z-T81K 型
連結器轉接式
（M8）
E3Z-T61K-M3J 型E3Z-T81K-M3J 型
回歸反射型
（附M.S.R 功能）
導線引出方式型
（2m）＊ 3 ＊ 4 E3Z-R61 型＊ 5 E3Z-R81 型
連結器型（M8） E3Z-R66 型E3Z-R86 型
擴散反射型
導線引出方式型
（2m）＊ 3 ＊ 4 E3Z-D61 型＊ 5 E3Z-D81 型
連結器型（M8） E3Z-D66 型E3Z-D86 型
導線引出方式型
（2m）＊ 3 ＊ 4 E3Z-D62 型＊ 5 E3Z-D82 型
連結器轉接型式
（M8） E3Z-D67 型E3Z-D87 型
防油式擴散反射型
導線引出方式型
（2m） E3Z-D61K 型E3Z-D81K 型
連結器轉接式（M8） E3Z-D61K-M3J 型E3Z-D81K-M3J 型
導線引出方式型
（2m） E3Z-D62K 型E3Z-D82K 型
連結器轉接式（M8） E3Z-D62K-M3J 型E3Z-D82K-M3J 型
距離設定型
導線引出方式型
（2m）＊ 3 E3Z-LS61 型E3Z-LS81 型
連結器型（M8） E3Z-LS66 型E3Z-LS86 型
細光線反射型
導線引出方式型
（2m）＊ 3 E3Z-L61 型E3Z-L81 型
連結器型（M8） E3Z-L66 型E3Z-L86 型
針對透明寶特瓶
回歸反射型
（無M.S.R 功能）
導線引出方式型
（2m）＊ 3 E3Z-B61 型E3Z-B81 型
連結器型（M8） E3Z-B66 型E3Z-B86 型
導線引出方式型
（2m）＊ 3 E3Z-B62 型E3Z-B82 型
連結器型（M8） E3Z-B67 型E3Z-B87 型
溝式透過型
1 光軸導線引出方式型
（2m）＊ 3
E3Z-G61 型E3Z-G81 型
2 光軸E3Z-G62 型E3Z-G82 型
1 光軸
連結器轉接型（M8）
E3Z-G61-M3J 型E3Z-G81-M3J 型
2 光軸E3Z-G62-M3J 型E3Z-G82-M3J
