霍尔可拆卸电流传感器 A-CS400EK1系列
| 价 格： | 面议 |
品牌:新敏 型号:A-CS400EK1系列 种类:霍尔 材料:金属 材料物理性质:半导体 材料晶体结构:单晶 制作工艺:集成 输出信号:模拟型 防护等级:ip67 线性度:0.02（%F.S.） 迟滞:0.01（%F.S.） 重复性:0.02（%F.S.） 灵敏度:2.0 漂移:0 分辨率:0.5
应用霍尔效应开环原理的电流传感器，能在电隔离条件下测量交流信号电流 ,转换成直流信号输出
电参数
型 号 | A-CS050EK1 | A-CS100EK1 | A-CS200EK1 | A-CS300EK1 | A-CS400EK1 | ||
I PN | 原边额定输入电流 | 50(AC) | 100 (AC) | 200(AC) | 300(AC) | 400 (AC) | A(rms) |
I P | 原边电流测量范围 | 100(AC) | 200(AC) | 400(AC) | 600(AC) | 800(AC) | A(rms) |
V SN | 副边额定输出电压 | 4 ± 1% （ DC ） | V | ||||
V C | 电源电压 | ± 12 ～± 15 （± 5% ） | V | ||||
I C | 电流消耗 | V C = ± 15V <25 | mA | ||||
V d | 绝缘电压 | 在原边与副边电路之间 2.5KV 有效值 /50Hz/1 分钟 | |||||
动态参数
ε L | 线 性 度 | < ± 1 | %FS |
V 0 | 零点失调电压 | T A =25 ℃ < ± 20 | mV |
V OT | 失调电压漂移 | I P =0 T A =–25 ～ +85 ℃ < ± 1 | mV/ ℃ |
Tr | 响应时间 | ≤ 80 | ms |
f | 响应频率 | 25Hz ～ 20kHz |
一般参数
T A | 工作环境温度 | –25 ～ +85 | ℃ |
T S | 贮存环境温度 | –40 ～ +100 | ℃ |
R L | 负载电阻 | T A =25 ℃ ≥ 10 K | Ω |
标 准 | Q/3201CHGL02-2002 |
| 优点 | 典型应用 |
◆原边与副边之间高度绝缘 | ◆电焊机 ◆电流监测 ◆变频调速系统 ◆不间断电源 UPS ◆开关电源 SMPS |
| 外形尺寸（mm） | 引脚说明： |
1 ： +15V 2 ：－ 15V 3 ： Vout 4 ： 0V( 电源地 ) OFS ：零点调节 GIN ：幅度调节 |
备注：产品输出是按照 额定输入电流频率 50Hz 情况下进行 标定 的。
- 所属城市：陕西 西安
- [联系时请说明来自维库仪器仪表网]
- 联系人： 曹敏
- 电话：029-85228402
- 传真：029-85228402
- 手机：
- QQ ：
WZP001 金属壳封装铂电阻 温度传感器
信息内容：品牌:新敏 型号:WZP001 种类:温度 材料物理性质:导体 材料晶体结构:单晶 制作工艺:集成 输出信号:模拟型 防护等级:IP65 线性度:0.02（%F.S.） 迟滞:0.01（%F.S.） 重复性:0.02（%F.S.） 灵敏度:2.0 漂移:0 分辨率:0.1WZP001金属壳封装铂电阻一、产品简介该产品测温范围为 -50~450 ℃，采用不锈钢外壳封装，外型小巧，探头直径最小Φ 2.4 ，壳体长度 10mm ，热响应时间快。该产品输出二线制或三线制，与温度变送器配套输出 4~20mA 或 1~5VDC 。该产品与显示仪、控制仪、巡检仪、采集器、无纸记录仪等配套进行精确的温度测量和控制。二、产品外形• 结构尺寸尺寸（mm）ΦL2.4103.0153.0205.0306.030
柱式拉压式防水称重传感器ET-2

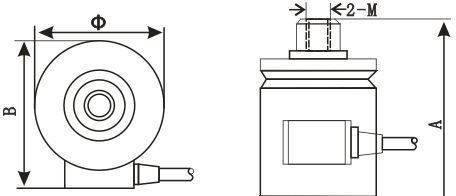

信息内容：品牌:新敏 型号:ET-2 种类:测力 材料:金属 材料物理性质:导体 材料晶体结构:单晶 制作工艺:集成 输出信号:不锈钢、合金钢 防护等级:IPO67 线性度:0.05（%F.S.） 迟滞:0.02（%F.S.） 重复性:0.01（%F.S.） 灵敏度:2. 漂移:0 分辨率:0.05拉式称重传感器型号:ET-2 材质:合金钢产 品 简 介 ： ET-2型称重传感器，结构紧凑、安装方便， 胶封和焊接密封结构，防护性好，在制造 机电结合秤、吊钩秤、料斗秤及在水泥厂 的配料称中得到广泛的应用。dzsc/17/5691/17569175.jpg技 术 指 标： 主要技术指标单 位技术指标灵敏度mV/V2±0.1非线性%FS±0.03滞后重复性0.02蠕 变%FS/30min±0.03零点输出%FS±1零点温度系数%FS/10℃±0.03额定输出温度系数输入电阻Ω385±10710±15输出电阻Ω350±3650±5绝缘电阻MΩ≥5000供桥电压V10(DC/AC) MAX:15(DC/AC)温度补偿范围℃－10～＋50允许温度范围℃－20～＋60允许过负荷%FS120连接电缆mmФ5连接方式输入：红（＋）黑（－） 输出：绿（＋） 白（－） 外形尺寸： dzsc/17/5691/17569175.jpg 量程t尺寸：mm0.1,0.20.3,0.50.7,1.02,35,710152030A104120156...
