供应ND1-3系列DC/DC电源模块ND1-05S05

价格：		面议
型号/规格：		ND1-05S05,ND3-05S05
品牌/商标：		SANGMEI

详细介绍
企业详情

产品类型：DC-DC 电源模块

产品型号：ND1-3W

典型性能：

窄范围输入; 转换效率典型60%; 开关频率 ; 无短路保护 ; 输入与输出高隔离 ; PCB板上直插式安装 ; 金属外壳，输出波纹低

封装尺寸：25.40×25.40×10.16mm

■ Typical performance/典型性能

◆ 窄范围输入Narrow Range Input
◆ 转换效率典型60%，Typical Efficiency 60%
◆ 开关频率 Switching frequency：50-100 KHz
◆ 无短路保护 No Short-Circuit Protection
◆ 输入与输出高隔离 Input-output isolate
◆ PCB板上直插式安装 PCB Board in-line type installs
◆ 金属外壳，输出波纹低 Metal case, Low Output Ripple

Technology parameter / 技术参数

▲ 测试条件：如无特殊指定，所有参数测试均在标称输入电压、纯阻性额定负载及25℃室温环境下测得。
▲ Test condition : Unless otherwise indicated,specifications apply over all operating input voltage,resistive load,and temperature conditions

■ Input / 输入特性

Min(V)

Nom(V)

Max(V)

Notes

输入电压 Vdc Input voltage	4.75	5	5.25	±5%
	5.70	6	6.30	±5%
	11.40	12	12.60	±5%
	14.25	15	15.75	±5%
	22.80	24	25.20	±5%
	45.60	48	50.40	±5%
遥控端 Remote ON/OFF	无遥控端Non

■ Output / 输出特性

输出电压精度 Voltage accuracy		Vo1 ；Vo2	±3.0%
源效应 Line regulation	标称负载，全电压范围 Nominal Load,full voltage range	Vo1 ；Vo2	±3.0%
负载效应 Load regulation	20% ~ 100% 额定负载 rated voltage	Vo1 ；Vo2	±1.0%
纹波及噪声 Ripple and noise	20MHz BM 满载 (Full Load)
启动延迟时间 Turn-on delay time	典型值 Typical value		≤200mS

■ General / 一般特性

转换效率 Efficiency	标称电压输入，满载 Nominal input,Full load	Vo≤5.0V,50% 典型(Typical)	Vo>5.0V，60%典型(Typical)
开关频率 Switching frequency		50~100KHz 典型(Typical)	(Max)120KHz
工作环境温度 Operating temperature
工作环境温度 Operating temperature		自由空气对流 Free air	-25℃ ~ +65℃
储存温度 Storage temperature			-40℃ ~ +120℃
储存温度 Storage temperature
壳温 Max case temperature			+90℃
壳温 Max case temperature
相对湿度 Relative humidity			10%~90%
外壳材料 case material			金属壳 Metal case
隔离电压 Isolation Voltage	输入与输出 Input-output 500/1000/1500 Vdc ≤ 0.5mA/1min；输入与外壳Input-case 500Vdc ≤ 0.5mA / 1min 注：如无特殊说明产品隔离电压均为500Vdc。Note:unless otherwise indicate,isolated voltage 500VDC normally
最小无故障间隔时间 MTBF	200000Hrs

■ Dimensional Drawing / 封装尺寸图

深圳市福田区广辉电经营部

公司信息未核实

所属城市：广东深圳
[联系时请说明来自维库仪器仪表网]
联系人： 陈树辉
电话：0755-82534577/13076512089
传真：0755-82534577
手机：13686868407
QQ ：

公司相关产品

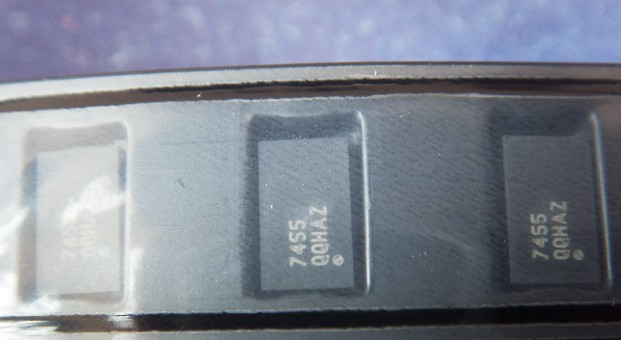

供应Freescale三轴加速度传感器MMA745L
