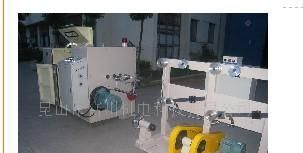

FC-1000型单扭成缆机(齿轮换绞距)技术说明

1. 设备用途：本机用于芯线成缆之用。

2. 主要技术参数：

2.1单线直径 ￠1～￠6mm

2.2绞体转速 500rpm

2.3绞合节距 50～300mm

2.4绞合外径 ￠25mm

2.5牵引速度 150m/min

2.6设备中心高 1200mm

2.7总功率 16.5KW

3. 主要组成部件

3.11000型单扭成缆机主机 1台

3.2中心绕包机 1台

3.3集线座 1套

3.4电气控制柜 1套

3.5拖包机 1台

3.6芯线张力放线架 7头

4. 各主要部件的结构说明及技术参数

4.1主机

卷取线盘为1000型冲压轴，采用无轴式手动夹紧，锁紧采用锁母及弹簧插销双保险方式，确保在运行过程中线盘不脱落。

线盘升降为手动泵液压升降。

主机动力由15KW马达，选用东元变频器控制，

绞体制动为20KG气动增压式刹车装置在制动过程中即可有效制动，又能避免造成设备的拉伤，制动时间在150转/分内，可在两秒内完成。

主机具有“左向”“右向”绞合功能，可以满足不同品种的需要。

本机为单绞机，回转体为框架结构，能保证在生产中稳定过线，同时不会因高速旋转增加噪音。

主机正常运行过程中，达到额定负荷情况下，整体噪音不超过70分贝，整体无明显振动。

主机排线采用双向丝杆形式，排线节距为40mm。

主机的传动采用同步带传动形式，能够确保正常使用5年以上。

收线采用10KG气动离合器收线，收线张力自动调节，并能确保在1000型冲压轴的收线正常。

4.2集线座

4.2.1集线座配分线板，分线方式为1+6+12+18均匀分布，过线孔位为￠4.5mm，镶嵌优质陶瓷过线模，能确保不伤线，分线板位置可以在距模座100～500mm的范围调节。

4.2.2集线座配计米装置，采用光电感应伍位数计米器，米数可在计米器上显示，计米精度为±0.5%，并具有清零，计米长度设定到米停机等功能。

4.3电器控制柜

4.3.1 控制柜面板上有主机转速、计米器,外部断线自动停机等功能。

4.3.2 电控柜元件均为优质品牌元件，布局合理，维修方便。

4.3.3 控制柜面板简洁，标识明确、操作方便。
