供应大功率补偿式稳压器 高精度全自动交流稳压器
| 价 格： | 面议 |
品牌:景峰 型号:SBW/DBW/SVC 额定电流:100 额定电压:304-456 产品认证:CCC
主要技术指标：
◆输入电压： 三相304V～456V；单相175V～265V
◆输出电压： 380V 220V
◆稳压精度： 380V±（1%～5%）可调；220V±（1%～5%）可调
◆损耗： 1.5%（平均值）
◆应变时间： ＜1s（±20V）
◆过压保持应变： ≤0.5s
◆波形畸变： ≤0.1%
◆能承受瞬间超负载，是额定三倍
◆带过压、过流自动保护及故障自停装置
◆具备报警、相序保护和缺相保护
◆自动/手动转换
◆稳压/直通转换
◆长期连续运行
注：应变时间是指输入电压变化±10%（即±20V）时，输出电压达到稳定的时间
三相/单相大功率补偿式电力稳压器性能特征
景峰远电器生产的三相/单相大功率补偿式电力稳压器由电压调节电路、电压检测电路、伺服控制电路及传动机构、保护电路等组成。
·电压调整方式为非断线，电压呈线性升降压，输出电压连续可调。
·稳压范围宽、精度可调节、效率高、输出波形无附加失真，能适应各种负载。
·制造容量大，单相容量可至300KVA，三相容量可至3000KVA，适合大型生产线、中央空调或整厂使用。
·过载、过压、短路、缺相及机械故障自动保护。
·自动稳压状态与手动调压状态可切换，方便不同的使用要求。
三相/单相大功率补偿式电力稳压器应用范围
三相/单相大功率补偿试电力稳压器，采用先进的补偿电压技术设计制造，具有容量大，效率高，使用维护方便，运行可靠的特点。可与任何性质负荷匹配，广泛应用于大型生产线、CNC数控机床、整厂或整车间及各种生产设备。
三相/单相大功率补偿式电力稳压器主要技术参数与规格 (点击图片看大图)
dzsc/17/5490/17549067.jpg
三相/单相大功率补偿式电力稳压器主要部件与电路
（一）补偿变压器
补偿变压器实际上是一台具有主付绕组的三相干式变压器。
（二）接触调压器
接触调压器是一台能平滑调节输出电压的三相变压器，对应于三相，他能平稳的调节输出电压，以达到改变补偿变压器一次线圈电压的功能，从而维持补偿变压器的输出电压。
（三）主控制器
本控制器包括电压检测及比较、逻辑处理、伺服驱动，以及整机保护等单元，方框图见下图：
dzsc/17/5490/17549067.jpg
主控制器框图
三相/单相大功率补偿式电力稳压器工作原理
稳压器由电压调节电路、电压检测电路、伺服系统及控制回路组成，其电气原理接线框图如下：
dzsc/17/5490/17549067.jpg
三相大功率补偿式电力稳压器原理接线框图
电压调节点路由接触调压器B与补偿变压器C组成。接触调压器输入连接在稳压器的输出端，输出串联在补偿变压器的一次线圈中，补偿变压器的二次线圈则串联在主电路中。
dzsc/17/5490/17549067.jpg不计补偿变压器的阻抗压降有
U2=U1±UC
式中：
U1--稳压器输入相电压；
U2--稳压器输出相电压；
UC--稳压器一相补偿电压。

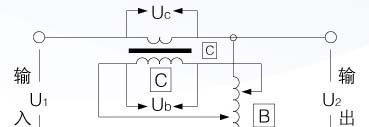

单相电压调节电路原理图
当输入相电压U1改变△U1时，若补偿电压UC相应改变 ，且△U1=△UC，输出相电压U2便可保持不变。补偿电压UC的变化是根据接触调压器的输出电压来改变。接触调压器则由电子逻辑控制电路根据输出电压的变化自动改变输出电压。
