品牌:涌纬自控 型号:UHZ-50/S-UR/UB系列 测量范围:0－6000（m3/h）

UHZ-50/S-UR/UB系列插入式磁性浮球液位变送器

dzsc/17/5487/17548791.jpg

一、概述 1、UR系列插入式磁性浮球变送器
该液位送变送利用带环形磁钢的浮球随液位升降，使主体管内的干簧管吸合，将液位转换成相应的电阻输出，该输出电阻与本厂智能数显仪表配套实现对液位的遥测、报警和控制。
2、UB系列插入式磁性浮球变送器
该液位变送器是在UR系列液位变送器的基础上，将其输出电阻信号经专用模块（即电子放大器）处理将电阻信号转换成二线制的4－20mA信号输出可直接与DDZ－Ⅲ电动单元仪表配套使用实现遥测，报警和控制，也可与本厂生产的智能型数显仪表配套使用。
插入式磁性浮球变送器用于化工、电力、造纸、造船、环保、仪器等行业，承压（开口）容器内介质的液位的测量，用于地下槽、池、高层水箱的液位的测量，更为简单，可靠，最为理想。插入工液位变送器的材质为不锈钢

二、工作原理

插入式磁性浮球变送器的主导管内装有一组干簧管和精密电阻，当管外带有环型磁钢的浮球因浮力随液位上下变化，相应在主导内位于液面处地干簧管在磁场作用下依次闭合（接通）使回路电阻值发生变化，经专用模块转换成电流输出。

dzsc/17/5487/17548791.jpg

三、主要技术参数
1、测量范围：0－6000mm
2、测量精度：±1.5%（L≥1000mm）或2.5%（L≤1000mm）
3、变送器电源：24VDC　4－20mA（二线制）R2=350Ω
4、介质温度：-10℃~+80℃
5、介质密度：≥0.5g/cm3
6、工作压力：<1.6MPa
7、连接法兰尺寸：DN150.PN1.6凸面（HG20592－97）
8、现场指示精度：±2.5%F.S
9、防护等级：IP65
10、防爆等级：隔爆型ExdⅡBT4-6 本安型ExiaCT4-6

四、特点

1、结构简单，安装方便，维修容易，工作稳定可靠；
2、应用范围广：除高粘度介质外所有介质均可测量；
3、变送器除4－20mADC标准信号外，现场也可同时选取液晶显示或指针指示，调试方便；
4、本产品均采用进口干簧管，解决了干簧管的磁化问题。
五、产品选型表

dzsc/17/5487/17548791.jpg

选型举例：
测量高位缸液位，采用插入式磁性浮球变送器。要求输出为4~20mA，现场要模拟指示，全不锈钢材质，测量高度为2000mm，介质密度1.1，温度为常温（30℃） 选型标记：UHZ-50/S-UBZ220-2000-D-30-1.1

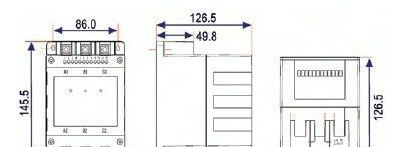

六、结构与外形尺寸

dzsc/17/5487/17548791.jpgdzsc/17/5487/17548791.jpg七、安装使用和维护
1、液位变送器的安装位置，就选择避开或远离液体介质的进口处，减少介质流体对浮球的冲击而产品的影响。
2、如量程超过3米，变送器的管底要定位避免主导管晃动。
dzsc/17/5487/17548791.jpg

八、定货须知
1、规格型号
2、测量范围
3、工作压力
4、工作温度
5、介质密度
6、特殊要求协议签定
