供应PCB模态力锤传感器，力锤组件箱 086系列
| 价 格： | 面议 | |
| 型号/规格： | 086C01 086C02 086C03 086C04 086D05 086D20 086D50 086E80 | |
| 品牌/商标： | 美国PCB |
086C03：Modally Tuned® Impulse Hammer w/force sensor and tips, 0 to 500 lbf, 10 mV/lbf (2.25 mV/N)
PCB还提供各种大小和质量力锤，小至计算机磁盘、PCB板，大到土木建筑、机车、轮船使用的力锤都有提供。
力锤
应用：谐振频率测试和模态分析作为设备故障分析和诊断有效方法，必须对设备或工件施加一个激励，
力锤就是这种激励的工具。
| 模态力锤 | |||||||||
| 型号 | 单位 | 086C01 | 086C02 | 086C03 | 086C04 | 086D05 | 086D20 | 086D50 | 086E80 |
| 灵敏度（±15％） | ｍV/N | 11.2 | 11.2 | 2.25 | 1.1 | 0.23 | 0.23 | 0.23 | 22.5 |
| 量程 | N pk | ±440 | ±440 | ±2200 | ±4400 | ±22000 | ±22000 | ±22240 | ±220 |
| 硬性锤头频响（-10dB） | kHz | 9.5 | 8 | 8 | 8 | 5 | 1 | 750 Hz | 20 |
| 中性锤头频响（-10dB） | kHz | 2.5 | 2.5 | 2.5 | 2.5 | 1.7 | 700 Hz | 650 Hz | ―― |
| 软性锤头频响（-10dB） | Hz | 750 | 750 | 750 | 750 | 250 | 450 | 350 | ―― |
| 超软性锤头频响 （-10dB） | Hz | 600 | 600 | 600 | 600 | 150 | 400 | 250 | ―― |
| 谐振频率 | kHz | ≥15 | ≥22 | ≥22 | ≥22 | ≥22 | ≥12 | ≥5 | ≥100 |
| 线性度 | % | ≤1 | |||||||
| 激励电压 | VDC | 18-30 | |||||||
| 恒流源 | mA | 2-20 | |||||||
| 输出电阻 | ohms | ≤100 | |||||||
| 输出偏置电压 | VDC | 8-12 | |||||||
| 放电常数 | 秒 | ≥500 | ≥500 | ≥2000 | ≥2000 | ≥2000 | ≥2000 | ≥2000 | ≥100 |
| 力锤质量 | kg | 0.10 | 0.16 | 0.16 | 0.16 | 0.32 | 1.1 | 5.5 | 6.2 gm |
| 锤头直径 | cm | 1.57 | 1.57 | 1.57 | 1.57 | 2.5 | 5.1 | 7.6 | 6.3 |
| 锤尖直径 | cm | 0.63 | 0.63 | 0.63 | 0.63 | 0.63 | 5.1 | 7.6 | 2.5 |
| 力锤长度 | cm | 21.6 | 21.6 | 21.6 | 21.6 | 22.7 | 37 | 89 | 101.6 |
| 接头 | BNC | BNC | BNC | BNC | BNC | BNC | BNC | 5-44 | |
| 接头位置 | 底端 | 底端 | 底端 | 底端 | 底端 | 底端 | 底端 | 底端 | |
| 提供附件（免费） | |||||||||
| 硬性锤头 | 084B03 | 084B03 | 084A63 | 084A33 | N/A | ||||
| 中性锤头 | 084B04 | 084B04 | 084A62 | 084A32 | N/A | ||||
| 软性锤头 | 084B05 | 084B05 | 084A61 | 084A31 | N/A | ||||
| 超软性锤头 | 084B11 | 084A50 | 084A60 | 084A30 | N/A | ||||
| 安装螺钉 | 081B05 | N/A | N/A | N/A | N/A | ||||
| NIST校准证书 | HCS-2 | HCS-2 | HCS-2 | HCS-2 | HCS-2 | ||||
| 前缀选项 | T | N/A | N/A | N/A | N/A | T | N/A | N/A | |
| 参数 | 单位 | 086C40 | 086C41 | 086C42 | |
| 灵敏度 | mV/N | 1.1 | 0.23 | 0.23 | |
| 量程 | k N pk | ±4.4 | 22 | 22 | |
| 频率上限 | KHz | 8.0 | 1.0 | 0.5 | |
| 谐振频率 | KHz | 31 | 12 | 5 | |
| 线性 | ≤1% | ≤1% | ≤1% | ≤1% | |
| 力锤重量 | Kg | 0.14 | 1.1 | 5.5 | |
| 锤头直径 | cm | 1.5 | 5.1 | 7.6 | |
| 锤尖直径 | cm | 0.63 | 5.1 | 7.6 | |
| 力锤长度 | cm | 20.3 | 37 | 89 | |
| 输出接头 | BNC | ||||
| 型号 | |||||
| 超软锤头 | 084B11 | 084A60 | 084A30 | ||
| 软锤头 | 084B05 | 084A61 | 084A31 | ||
| 中硬度锤头 | 084B04 | 084A62 | 084A32 | ||
| 硬锤头 | 084B03 | 084A63 | 084A33 | ||
| 延长件 | 084A08 | N/A | N/A | ||
GK291系列 力锤组件箱 包括力锤、两个加速度计、两个信号适调调仪、电缆及附件。 适用于各种大、中、小结构激振。购置力锤组件箱， 与用户单项购买各组件相比，价格便宜，节省成本。
| 型号 | GK291 D80 | GK291 D01 | GK291 D02 |
GK291D |
GK291 D04 | GK291 D05 | GK291 D20 | GK291 D50 |
| 力锤 | 086D80 | 086C01 | 086C02 | 086C03 | 086C04 | 086D05 | 086D20 | 086D50 |
| 加速度计（1） | 352B10 | 352B10 | 352B10 | 352B10 | 352B10 | 353B33 | 353B33 | 353B33 |
| 加速度计（2） | 352C68 | 352C68 | 352C68 | 352C68 | 352C68 | 352B | 352B | 393A03 |
| 信号适调仪 （2个） | 480E09 | 480E09 | 480E09 | 480E09 | 480E09 | 480E09 | 480E09 | 480E09 |
| 力锤电缆 | 集成电缆 | 003D10 | 003D10 | 003D10 | 003D10 | 003D10 | 003D20 | 003D20 |
| 加速度计电缆 （2个） | 003C10 | 003C10 | 003C10 | 003C10 | 003C10 | 003C20 | 003C20 | 003C20 |
| 加速度计电缆 （2个） | —— | —— | —— | —— | —— | —— | —— | 012E20 |
| 电缆调节器 | 070A02 | 070A02 | 070A02 | 070A02 | 070A02 | —— | —— | —— |
| 输出电缆（2个） | 003D03 | 003D03 | 003D03 | 003D03 | 003D03 | 003D03 | 003D03 | 003D03 |
- 所属城市：陕西 西安
- [联系时请说明来自维库仪器仪表网]
- 联系人： 周珂乡
- 电话：029-68842800
- 传真：029-68842800
- 手机：15802967400
- QQ ：

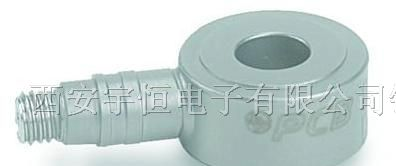

供应PCB力环，力链，冲击力传感器
