一、产品简介

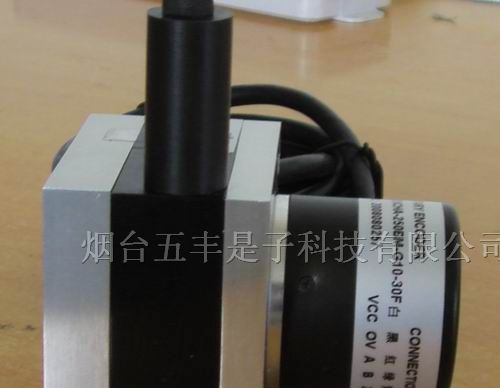

 WF20系列拉线位移传感器分为数字输出型和模拟输出型两个产品类。
  本系列拉线编码器特别适合适用于直线导轨系统，还适用于液压气缸系统、试验机、伸缩系统，仓储位置定位，压力机械，造纸机械，纺织机械，金属板材机械，包装机械，印刷机械，水平控制仪，建筑机械等相关尺寸测量和位置控制，电液伺服液压试验机的控制。本产品能完全替代光栅尺使用，其它应用场合也可以定制，是完全实现低成本的高精度测量的产品。
   数字输型可以选择增量旋转编码器、值编码器等，输出信号为方波ABZ信号或格雷码信号，行程可以做到1000毫米，线性精度能达到0.05％，分辨力根据配置不同可以达到0.001毫米/脉冲。
   模拟输出型可以选择精密电位器、霍尔编码器、值编码器等，输出信号可以为4－20mA、0－5V、0－10V、串行SSI和电阻信号等，行程可以达到1250毫米，使用环境可以达到IP65的防护等级，-45℃～+105℃的宽温度环境下使用。

二、 技术参数：

类型
 技术数据

数字输出
 模拟输出

传感器类型
 增量型编码器、值编码器
 精密电阻、值编码器、角位移

电阻值
 无
 5k、10k

钢丝绳
 进口涂塑钢丝绳
 进口涂塑钢丝绳

拉线速度
 1000mm/s　（MAX）
 1000mm/s（MAX）

测量行程
 0~1000mm
 （0－800mm）

分辨力
 0.02、0.008、0.004、0.002mm/脉冲
 理论无限小

精度
 0.05％FS
 0.1％FS、0.2％FS、0.5％FS

响应频率
 300 K Hz


输出
 长线驱动、推拉输出、SSI、格雷码
 4-20mA、0-5v、0-10v、电阻输出

工作电压
 DC5V、DC5-26V
 24v

外壳材质
 进口铝合金，表面氧化处理、耐磨防腐蚀

重量　　　
 540g（含编码器和4米线）

出线口拉力
 4N

抗 震 动
 10HZ 到 1500HZ，10G

电缆长度
 4米

工作溫度
 -25℃～+85℃
 -45℃～+105℃
