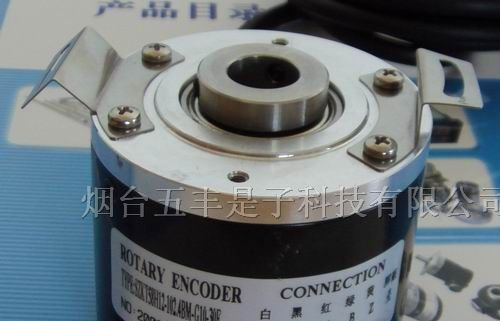

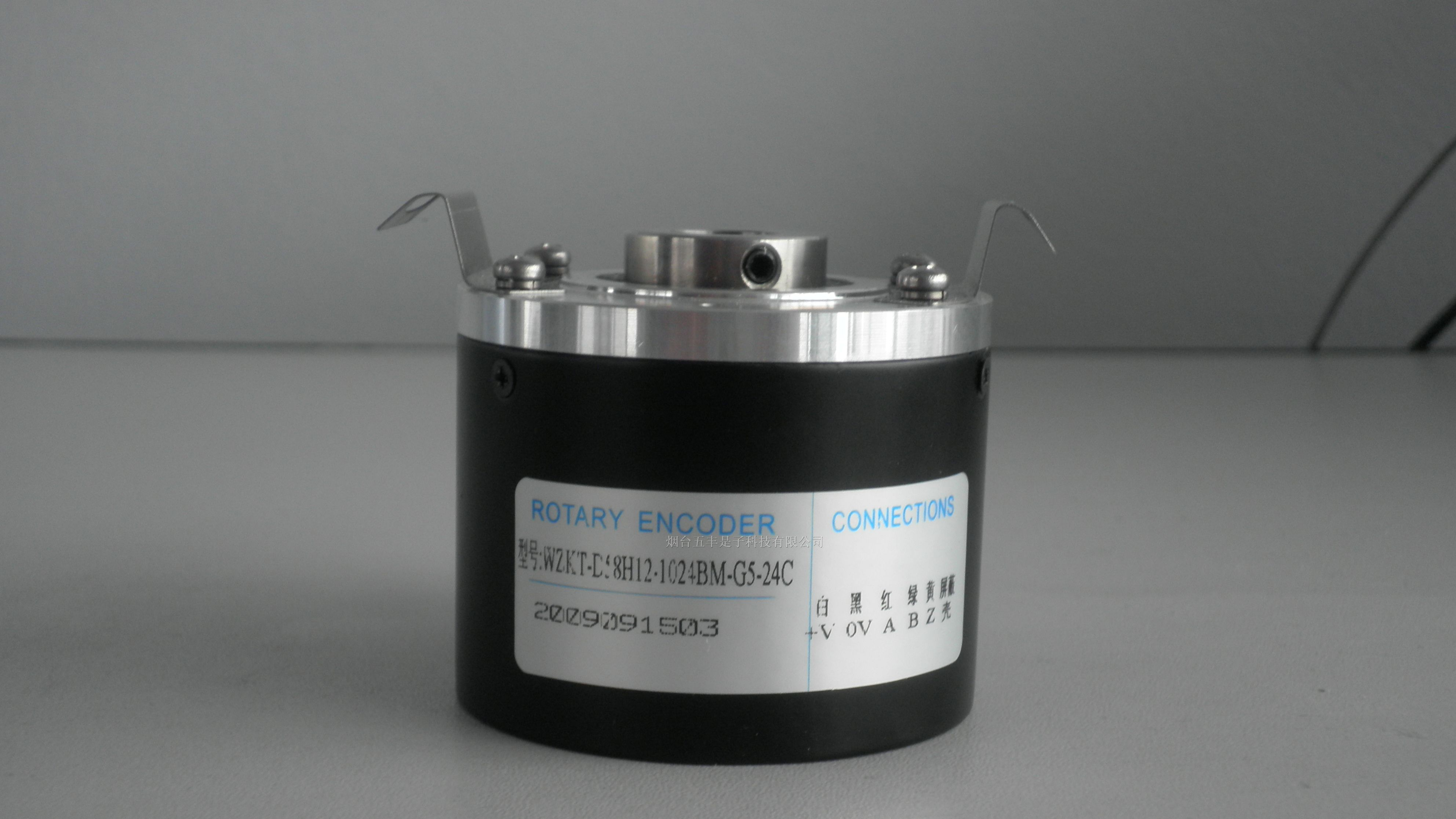

供应WZKT38系列编码器
| 价 格： | 面议 | |
| 型号/规格： | WZKT38 | |
| 品牌/商标： | 五丰 |
:::特征与用途:::
1、全空型，外径Ф38，轴径Ф8，厚度仅42。
2、小型化，全通孔，价格低，高性能设计，抗干扰能力强。
3、适用于精密工作环境，自动化工控领域。
4、多种输出电路可选，出线方式为插座，电缆侧出与后出。
:::电气参数:::
|
输出电路 |
电源电压 |
消耗电流 |
允许负载 |
信号高电平 |
信号低电平 |
上升下降时间 |
响应频率 |
|
驱动器L、H |
+5V + 5% |
≤150mA |
20mA |
≥2.5V |
≤0.5V |
≤100ns |
150KHz |
|
C、E、F |
+5+8～30V |
≤60mA |
30mA |
≥VCC*70% |
≤0.5V |
≤1us |
150KHz |
|
驱动器T |
+5+8～30V |
≤150mA |
20mA |
≥VCC*70% |
≤0.5V |
≤100ns |
150KHz |
:::机械参数 :::
|
径向负荷 |
轴向负荷 |
起动力矩 |
转速 |
转动惯量 |
允许角加速度 |
重 量 |
|
≤30N |
≤20N |
≤5×10-3 N.m |
5000r / min |
20g / cm2 |
1×104rad /s2 |
约0.15kg |
:::环境参数:::
|
冲击 |
抗 振 动 |
工作温度 |
贮存温度 |
相对湿度 |
防护等级 |
|
1000m/s2 , 6ms |
100m/s2,10~200Hz |
-10°C ~ +70°C |
-20°C ~ +80°C |
≤RH85% 无结露 |
IP50 |
