供应ZAZM电动套筒调节阀
| 价 格： | 面议 | |
| 型号/规格： | ZAZM | |
| 品牌/商标： | 上海俊鹿 |
产品说明：
一、电动套筒调节阀概述
ZAZM电动套筒调节阀由DKZ型系列直行程电动执行机构和套筒阀两部分组成。以单相交流220V电源为动力，接受0~10mA或4~20mA直流信号，自动地控制调节阀开度，从而达到对压力、温度、流量、液位等工艺参数的连续调节。
该产品具有比双座阀大的流量系数，且允许压差大，稳定性好，工作时不易产生振动，适用性强等优点，广泛地应用于电力、冶金、石油、化工、轻工等工业部门的自动控制系统。
二、电动套筒调节阀主要技术参数和性能指标
1、主要技术参数
|
公称通径DN（mm） |
25 |
40 |
50 |
80 |
100 |
150 |
200 | |
|
额定流量系数Kv |
全量 |
15 |
35 |
50 |
125 |
190 |
400 |
630 |
|
0.6 |
9 |
20 |
30 |
75 |
115 |
240 |
350 | |
|
流量特性 |
直线、等百分比 | |||||||
|
公称压力PN（MPa） |
1.6，4.0，6.4 | |||||||
|
连接型式 |
法兰连接：PN1.6按JB79-59标准 | |||||||
|
配用执行机构型号 |
DKZ-310 |
DKZ-410 |
DKZ-410 | |||||
|
出抽推力（N） |
4000 |
6400 |
6400 | |||||
|
行程L（mm） |
16 |
25 |
40 |
60 | ||||
|
全行程时间（S） |
12.5 |
20 |
32 |
40 | ||||
|
作用方式 |
电开式（K）常用；电关式（B） | |||||||
|
输入信号 |
0~10mA 4~20mA DC | |||||||
|
供电电源 |
220V；50~60Hz | |||||||
|
固有可调比R |
30：1 | |||||||
2、主要技术性能指标
|
项目 |
技术性能指标 |
|
基本误差% |
≤±5 |
|
回差% |
≤3 |
|
死区% |
≤5 |
|
泄漏量 |
0.01%×阀额定容量 |
|
额定流量系数误差% |
≤±10 |
3、电动套筒调节阀材料和适用温度范围
|
阀体材料 |
材料牌号 |
公称压力（MPa） |
适用温度范围（℃） | |
|
常温型 |
热片型 | |||
|
铸钢 |
ZG230~450 |
4.0，6.4 |
-40~250 |
-40~450 |
|
铸不锈钢 |
ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti |
4.0，6.4 |
-40~250 |
-60~450 |
4、允许压差
标准组配的电动套筒调节阀允许压差较大，但考虑到介质流体对阀塞、套筒的冲蚀和高压差引起的噪声、振动，因此当阀的压差超过3MPa时：则应采取相应的工艺措施。
5、外形尺寸
|
公称通径DN（mm） |
A×B |
L |
H |
H1 | |||
|
1.6 |
4.0 |
6.4 |
常温型 |
散热型 | |||
|
25 |
230×460 |
184 |
197 |
210 |
668 |
819 |
75 |
|
40 |
222 |
235 |
251 |
684 |
835 |
95 | |
|
50 |
254 |
267 |
286 |
684 |
835 |
98 | |
|
80 |
230×530 |
298 |
317 |
337 |
785 |
946 |
130 |
|
100 |
352 |
368 |
394 |
795 |
946 |
156 | |
|
125 |
260×630 |
451 |
473 |
508 |
945 |
1160 |
208 |
|
150 |
600 |
615 |
650 |
945 |
1160 |
250 | |
|
200 |
650 |
670 |
690 |
1050 |
1320 |
265 | |
|
300 |
740 |
770 |
800 |
1145 |
1380 |
295 | |
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 谢先生
- 电话：021-57362553
- 传真：021-57362211
- 手机：13918581673
- QQ ：
供应截止阀J41H/W
信息内容：型号 J41H/W 品牌 俊鹿机械 连接形式 法兰 材质 碳钢 公称通径 DN10-400（mm） 适用介质 水、蒸气、油品等 压力环境 常压 工作温度 常温 标准 国标 外形 大型 流动方向 双向 驱动方式 手动 零部件及配件 手轮 形态 旋转式 类型(通道位置) 直通式 dzsc/17/5357/17535754.jpg dzsc/17/5357/17535754.jpg J41H国标截止阀 所属类别:截止阀 产品型号：J41H/Y-16C、P、R产品名称：国标截止阀公称压力：1.6-16.0Mpa壳体材质：铸钢、不锈钢产品报价：产品用途：国标截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流产品特点： 1、结构简单，制造和维修比较方便 2、工作行程小，启闭时间短 3、密封性好，密封面间磨擦力小，寿命较长国标截止阀的详细资料： dzsc/17/5357/17535754.gif 产品规范 设计规范 结构长度 连接法兰 试验与检验 压力-温度 产品标识 供货规范 GB/T 12235 GB/T 12221 JB/T 79 JB/T 9092 GB 9131 GB/T 12220 JB/T 7928dzsc/17...
供应国标上海阀门自动式压力调节阀ZZWP

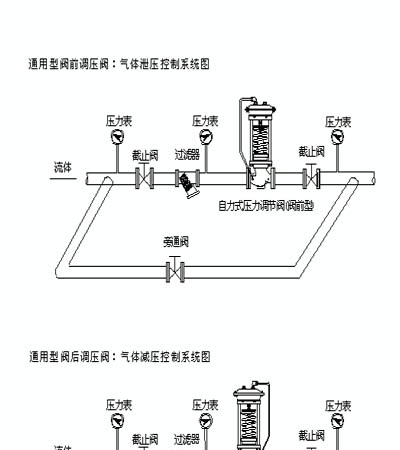

信息内容：型号 ZZWP 材质 碳钢 品牌 上海俊鹿 连接形式 法兰 公称通径 20-300（mm） 适用介质 水、蒸气、油品 压力环境 常压 工作温度 常温 流动方向 单向 驱动方式 蒸汽 零部件及配件 配件 形态 旋转式 类型(通道位置) 直通式 标准 国标 密封形式 硬密封型 dzsc/17/5357/17535779.jpgdzsc/17/5357/17535779.jpgdzsc/17/5357/17535779.jpg自力式调节阀类也称直接作用调节阀，它不需要外部能源，直接利用被调介质的能量来推动调节机构，实现自动控制。自力式调节阀可以实现温度、压力、压差、流量等参数的调节。 一、自力式温度调节阀，只要将温包插入到要调温的管路中，就可以感受温度的变化，控制阀门的开度。 二、自力式压力调节阀，根据作用方式：1）、分阀后压力调节；2）、阀前压力调节；3）、带指挥器自力式调节阀。产品特点：自力式温度调节阀结构品种全，有ZZWP、ZZWM单座、套筒调节阀。有用于加热调节（B型）和用于冷却调节（K型）二种供选择。有较宽的温度设定范围，调节方便。有超温过载保护措施，安全可靠。温度设定方便，运行期间也可连续设定。 ZZYP型自力式压力调节阀 ZZYP型自力式压力调节阀...
