供应UFDZAB 带远传顶装磁翻板液位计
| 价 格： | 1.00 | |
| 型号/规格： | AX-UFDZ UFDZAB | |
| 品牌/商标： | 西安奥信仪表 |
AX-UFDZ顶装式磁翻板液位计 西安磁翻板液位计 顶装式磁翻板液位计 UFDZAB顶装式磁翻板液位计 西安 带远传顶装磁翻板液位计
概述
UFDZ系列顶装式磁翻板液位计，适用于测量各种不便于侧面安装液位计的容器，特别是地下贮槽内的液位测量。广泛适用于石油、化工、冶金、电力、轻工及医药等行业和部门。
结构原理
UFDZ系列顶装式磁翻板位计直接安装于容器顶部，通过浮球随液面（或界面）的上下移动带动磁性连杆上下移动，由磁性连杆内的磁钢利用磁耦合原理驱动磁性翻板指示器，用红蓝两色（液红气蓝）明显直观地指示出工艺容器内的液位或界位，可远距离传送和实现自动控制。UHZ系列顶装式磁翻板液位计主要由本体部分、就地指示器、远传变送器及上、下限报警器等几部分组成。
主要技术参数
测量范围：0-4000mm
公称压力：1.0MPa;1.6MPa;2.5MPa;4.0MPa
公称通径：DN150
工作温度：-40~80℃
测量精度：±10mm
介质密度：液位：ρ≥0.5g/cm3
界位：ρ1-ρ2≥0.25g/cm3
接液材质：1Cr18Ni9Ti
法兰标准：JB82-59（液位计法兰：平面或凸面法兰）
伴热夹套接头：ZG1/2“（内螺纹）
上、下限报警器：
输出信号：一常开、二常闭
（或二常开、二常闭订货时请注明）
坏境温度：-20~40℃
工作温度：-40~120℃
测量精度：±10mm
工作寿命：≥105
防护等级：IP65
电源引入口：M20×1.5（内螺纹）
防爆形式、防爆标志:
隔爆型:dIIBT4
本质安全型:iaIICT5
dzsc/17/5348/17534853.jpg
型号规格:
型号
规格编码
内容
UFDZ
顶装式磁翻板液位计
A
就地显示型
显示和远传功能选择
B
电远传型
C
报警型
D
就地显示电远传型
E
就地显示报警型
F
电远传报警型
G
就地显示电远传报警型
B
翻板式就地显示装置
A
PN1.0MPa
工作压力
B
PN1.6MPa
C
PN2.5MPa
D
PN6.0MPa
JB
接口法兰标准JB/T81.1-94RF
法兰接口
E
额定介质温度-40℃
工作温度选择
F
额定介质温度-20℃
G
额定介质温度0℃
H
额定介质温度80℃
I
额定介质温度120℃
*
介质密度：≥0.51(g/cm3)
—
*
量程：0~3000（mm）
—
E
带蒸汽夹套
D
隔爆型
i
本质安全型
UFDZ—□—□—□—□—□—□—□—□—□—□—□—□—□
- 所属城市：陕西 西安
- [联系时请说明来自维库仪器仪表网]
- 联系人： 葛丹
- 电话：029-86691808/88638823
- 传真：029-88638823
- 手机：18991103452
- QQ ：
供应YL-7000分体式超声波液位计
信息内容：YL-7000分体式超声波液位计 YL-7000分体式超声波液位计 一、产品概术： 适用于液体或固体的测量，测量范围可达 60 米。其中液体分为 10 米、 15 米、 30 米和 60 米四种量程，固体分为 5 米、 15 米、 30 米和 60 米四种量程。同时可提供温度补偿， 4~20mADC 输出， 2 行 16 位数字显示，辅助继电器输出（ 2XSPDT ， 8A/230VAC ）和面板组态功能。产品具有结构简单，性能优良，价格便宜，易于安装维护等优点。是液位 / 料位分体测量的选择之一。 二、技术参数： ◆是一款传感器和二次仪表一 体化的产品，配置不同的传感器可测量各种液位。 ◆ 防护标准： IP 65 ◆ 温度范围： -30 ℃ ～ +65 ℃ ◆ 电源： 220VAC ◆ 输出： 4 ～ 20mA 阻抗 750Ω ◆ 功率： 8VA ◆ 显示：物位高度 尺寸： 165mm×165mm×135mm ◆ 量程：液体 0 ～ 30 米，固体 0 ～ 30 米 ◆ 精度： 0.5% ◆ 可选配以下传感器： KAB10 ， KAB10F ， KAB10T ， KAB20 ， KAB20H
供应磁翻板液位计 UFZ-ABAFEH

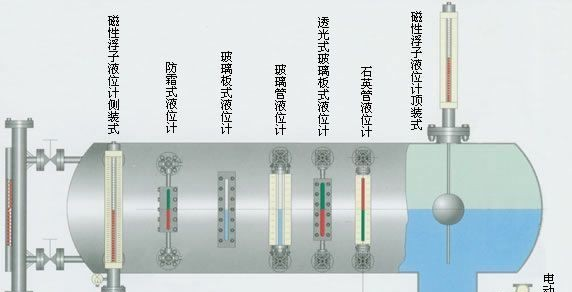

信息内容：磁翻板液位计 UFZ-ABAFEH 西安磁翻板液位计 AX-UFZ型磁翻板液位计由本体、翻板箱（由红、白双色磁性小翻板组成）、浮子、法兰盖等组成，用于各类液体容器的液位测量。能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。工作原理：AX-UFZ磁翻板液位计主体外的翻板箱受主体内浮子（具有定向磁性源，按不同介质和压力针对研制）的作用促其翻板翻动并显示红白颜色，并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺，从而使液位的指示显得更加清晰。磁翻板液位计结构如下图所示。 dzsc/17/5348/17534865.jpg 主要技术指标1、量程范围（mm）：300～190002、介质密度（g/cm3）：0.5～23、介质粘度： ≤0.02Pa.S4、工作温度℃：-40～3505、压力等级（MPa）：≤326、测量精度（mm）：≤±107、安装方式：侧装式、顶装式、底装式8、防护等级：IP659、防爆等级：ibⅡCT4（本安型）、dⅡBT3（隔爆型）10、传输方式：4～20mA 或开关量11、接口法兰：PN4.5 DN25 HG20593（侧装式）PN1.0 DN100 HG20593（顶装式、底装式），可以根据用户的需要特殊定制。注：当液位计安能装受环境影响，空间位置L1<300订货时应明显提出...
