品牌:SP 型号:13 芯数:12 护套材质:PVC 材料形状:扁线 拉伸强度:0 电线外径:1200（mm） 绝缘厚度:0.06（mm） 产品认证:UL

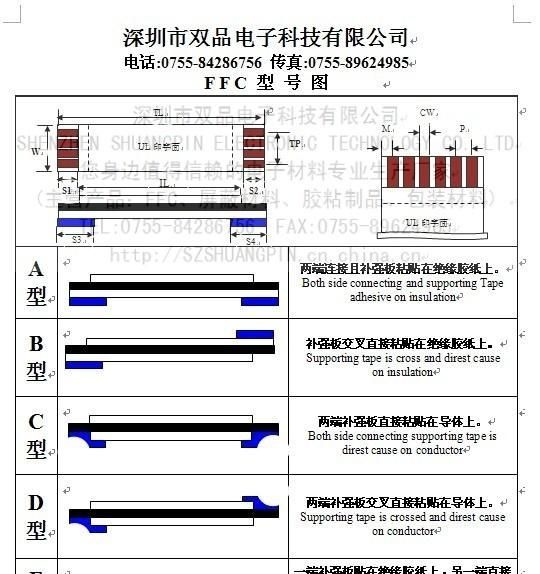

FFC柔性扁平线缆型号(TYPE)图：

常用型号如下：
A型：两端连接且补强板粘贴在绝缘胶纸上；
B型：补强板交叉直接粘贴在绝缘胶纸上；
C型：两端补强板直接粘贴在导体上；
D型：两端补强板交叉直接粘贴在导体上；
E型：一端补强板贴在绝缘胶纸上，另一端直接焊锡；
F型：两端补强板直接贴在绝缘胶纸上，内部一半剥离；
G型：两端直接焊锡。
FFC flexible flat cable type (TYPE) Figure:

Common types are as follows:
A type: both ends of the connection and the backing plate affixed to the insulation tape;
B: cross-backing plate affixed directly on the insulating tape;
C-: both ends of the reinforcement plate is affixed to conductor;
D: both ends of the reinforcement plate to cross directly in the conductor paste;
E Type: reinforcement plate attached to one end of insulation tape on the other side of the direct solder;
F-type: both ends of the reinforcement plate attached directly to insulating tape on the inside half of the strip;
G-: direct solder both ends.

FFC技术参数：
导体数 N：排线中铜线导体的数目；
间距 P：相邻两条导体中心线之间的距离；
边距 M：最外部一条导体中心线到排线边缘之间的距离：
全间距 TP：最外部两条导体中心线之间的距离，TP=P*（N-1）；
总宽度 W：排线两个边缘中间的距离，W=P*（N+1）；
总长度 TL：排线两端的距离；
插入厚度 TT：排线两个连接端的厚度；
FFC Technical parameters:
Conductor number N: copper conductor cable in number;
Pitch P: adjacent to the centerline distance between the two conductors;
Margin M: The most external one conductor to the cable centerline distance between the edge:
Full pitch TP: The most external distance between the center line of the two conductors, TP = P * (N-1);
Total width W: the edge of the middle row of the distance between the two lines, W = P * (N +1);
The total length of the TL: cable ends of the distance;
Insert the thickness of the TT: cable the thickness of the two connectors;
