品牌:山东优能 型号:HTCF2 额定电压:10KV（V） 额定频率:50 60（hz） 产品认证:CCC

一、概述
HTCF2型可控硅过零触发器为三相交流无触点开关
的可控硅触发控制器。可触发 ≤4000A可控硅（晶闸管）,
适用电压: 三相AC380-1500V,具有自同步功能，免去传统
可控硅电路认定同步和相序的麻烦，具备优越的自检测过零
信号，安全可靠。适用于各种三相交流无触点开关电路,特
别适合并联补偿电容器的三相交流无触点开关装置。
二、性能特点
高可靠的可控硅电压过零触发，三相独立控制，脉冲变
压器输出，触发功率大。
有自同步功能，免去传统可控硅电路认定同步和相序的
麻烦，使用与调试方便。
适用于阻性负载、感性负载、容性负载等类型。
一体化结构，接线简单，互换性好。
驱动能力强，每路可以输出800毫安的电流，6V触发电压,
可以驱动4000A可控硅。
工作可靠,有非常强的抗干扰能力，适用性强，耐压高。
三、工作原理
本控制器输出触发脉冲必须同时具备两个条件，分别是：控制输入有效和可控硅两端电压为零，两个条件缺其中任何
一个都不能输出触发脉冲。控制信号有效的周波检测过零，过零条件满足即输出触发脉冲，在以后的控制信号有效的
时间段内持续输出触发脉冲。
四、主要技术指标及使用
控制信号：A、B、C三路分别独立控制，直流控制电压输入5-24V(最小电流1mA)或继电器接
点输入等开关控制。
触发输出：六路宽脉冲列触发，特种脉冲变压器输出。
触发电流峰值≥800mA
触发电压峰值≥6V，可触发 ≤4000A可控硅（晶闸管）。
指示功能：PW ¤ 电源指示
OUT ¤ 控制指示
适用电压: 三相AC380-1500V
使用环境：环境温度 -35—+55℃
相对湿度≤85%
无导电尘埃和腐蚀性气体
工作电源：220V±10% 50Hz/60Hz
消耗功率：≤10W
外形尺寸：155×190×55mm 详见附图1
重 量：1.1Kg
五、使用方法
1. 接线：参照接线表和附图2 接线。
如果采用开关控制，9＃、10＃、11＃分别对应8＃连接，12＃悬空。如果采用外部高电平信号控制，9＃、10＃、11
＃分别对应12＃加5-24V 直流电压，8#悬空。13＃-24＃分别接可控硅的G、K 极，注意：控制器A＋的G、K 对应主电
路GA+、KA+，以此类推，不能接错。为防止干扰，给定控制线、交流电源线分别走线，并尽可能的短。如果不便分
开走线,则给定控制线使用绞合屏蔽线。
2. 试验与调试.
通电前检查接线，并用万用表检查电源线间及与其它控制线间绝缘，确保一切正确无误。脱开主负载，接一阻性试验

负载进行测试，尤其用在负载是电容器或电动机之类的电路中时，测试时务必脱开实际负载。用白炽灯或电炉接成与
工作电压相适应的连接型式做试验负载，实验无误后再恢复实际负载。
六、异常状态排除法
1、SCR无输出，无电流或电压：
面板PW 指示灯不亮，SCR无法工作，请检查触发器的电源是否接入正确。
检查控制指示灯是否亮，如灯不亮请检查控制信号是否正确接入。
2、触发器出现用户无法解决的问题，请不要犹豫跟我们联系，我们会及时为您解决。

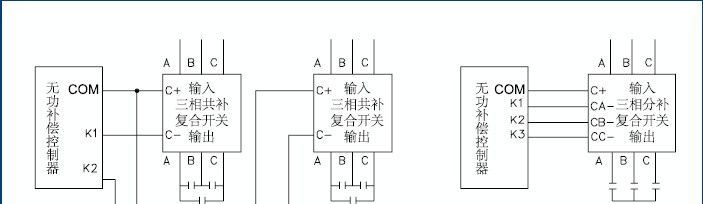

七、安装接线图

dzsc/17/5145/17514588.jpg

dzsc/17/5145/17514588.jpg
