CK-611连续波磁控管
| 价 格： | 面议 |
品牌:GTVAC、德森克 型号:CK-611连续波磁控管 品类:真空式 传热面积:20（m2） 转速:12（r/min） 功率:120（kw） 外形尺寸:199×127×450mm（m） 占地面积:0.05（m2） 重量:1.8（kg）
CK-611型连续波磁控管用于微波加热作功率源。
CK-611型连续波磁控管为直热式纯钨阴极，非包装式金属陶瓷结构，磁场由外加电磁铁提供，阴极引出线采用强迫风冷，阳极采用直接水冷，能量从轴向天线输出，可直接激励BJ-9型波导，供微波加热作功率源用。
主要参数 | |
频率范围(f) | 890~940MHz |
输出功率(Pout) | 30kW |
阳极电压(Ua) | 12.5kV |
阳极电流(Ia) | 2.8A |
热丝电压(Uh) | 12.6V |
热丝电流(Ih) | 115A |
磁通密度(B) | 127~131mT |
阳极温度(tk) | ＜120℃ |
负载驻波比(SL)： | ≤2.5 |
寿命(T) | 2000h |
使用数据 | |
| max min |
阳极电压 | 14 kV |
阳极电流 | 3 A |
热丝电流 | 116 A |
阴极预热时间 | 60 s |
负载驻波比 | 3 |

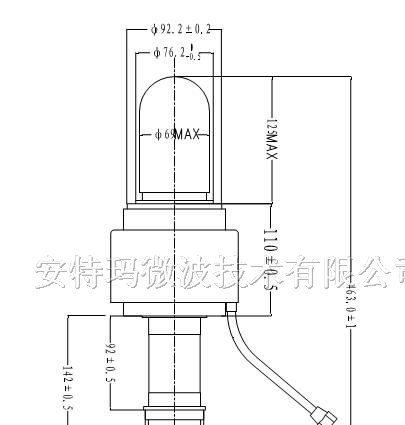

- 外形尺寸：199×127×450mm(I+ )×C×h
- 重量：≤
- 电极连接图：见附图E
连续波磁控管
型号 | 频率 (MHz) | 输出功率 (kW) | 阳极 电压 (kV) | 热丝 电流 (A) | 热丝 电压 (V) | 阳极电流 (A) | 磁场 (T) | 驻波 | 输能方式 | 冷却方式 |
CK-147 | f0±25 | ≥5 | 6.5 | 35 | 10±1 | 1.3 | 0.045~0.05 | 2.5~3 | 轴向天线输出 | 阳极水冷 |
CK-140 | f0±30 | ≥0.180 | ≤1.8 | 5±0.5 | 5 | 0.21 | 0.18 | ＜2 | 62Ω同轴输出 | 阳极风冷 |
CK-140B | f0±30 | ≥0.200 | ≤1.8 | 5±0.5 | 5 | 0.22 | 0.18 | ＜2 | 50Ω同轴输出 | 阳极风冷 |
CK-612 | f0±50 | ≥5.5 | ≤6.5 | 42 | 7.5±0.8 | 1.2 | 0.145 | 2.5±5% | 轴向天线输出 | 阳极水冷 |
