GD-5KVA/100KV工频交直流高压试验变压器
| 价 格： | 120000.00 |
品牌:上海贡颠 型号:GD-5KVA/100KV 额定电压:200V、400V（kV） 额定容量:1～300KVA（KVA） 负载耗损:-（W） 阻抗电压:＜10% YDQ气体式试验变压器（%） 尺寸:-（m） 产品认证:CCC
dzsc/17/4997/17499707.jpg
一、工频交直流高压试验变压器的构造： 本系列产品铁芯为单相芯式，采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。低压线圈在外,仪表线圈为一独立绕组，一般情况下为100V。壳体为八角形，10KVA以上的试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特二、工频交直流高压试验变压器的工作原理：
1、工频交直流高压试验变压器： 将工频电源输入操作箱（或操作台），经自耦调压器调节电压输入至试验变压器的初级绕组。根据电磁感应原理，在次级（高压）绕组可获得工频高压。此工频高压经高压硅堆整流及电容滤波后可获得直流高压，其幅值是工频高压有效值的1.4倍。只不过在使用直流时应抽出短路杆，在使用交流时，插入短路杆。
2、带抽头试验变压器：
为了同时满足一个变压器电压较高电压较小与电流较低电流较大之间的矛盾，将高压绕组分成两个来绕，一个是电流较大的绕组，另一个是电流较小的绕组，然后两个绕组串接分别引出，原理示意图
3、串级试验变压器：
为了得到更高电压的试验变压器，也可采用串级的方法获得更高的电压。图2为三级串级试验变压器的原理接线图。其中三台变压器的容量和电压关系满足：P1=2P2=3P3，U（总）=1U+2U+3U。
三.工频交直流高压试验变压器的主要技术指标： >额定容量：1～300KVA
>单台额定输出电压：
（AC） 50、100、150、200、300KV
（DC） 70、140、210、280KV
>额定输入电压：200V、400V
>变比：500/1、1000/1、1500/1、2000/1、3000/1
>变比误差：≤±1.5%
>阻抗电压：＜10% YDQ气体式试验变压器：
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 徐善年
- 电话：021-66517095
- 传真：021-66517095
- 手机：
- QQ ：
供应CHM600E超声波线缆测高仪
信息内容：品牌:爱尔兰 型号:CHM600E 类型:线缆测高仪 测量范围:- 误差:- 测量精度:- 测量分辩率:- 电源:- 重量:-（kg） 快速测量—节省时间金钱安全保障—无需接触到被测量的导体非常精确—测量精度 0.5%简单易用—简单实用的3键设计，缩短培训使用时间体积小巧—体积小重量轻便于携带或运输免维护—无需调整，保证可靠性技术参数：技术参数技术指标测量范围（电缆最小直径25mm）3—23m测量范围（电缆最小直径12mm）3—15m测量范围（电缆最小直径5.5mm）3—12m测量范围（电缆最小直径2.5mm）3—10m工作温度范围-10℃至40℃测量分辨率（测量范围<10m）5mm测量分辨率（测量范围>10m）10mm测量精度0.5%±2d电缆之间最小间距150mmBTM模式:测量的6根电缆线的距离√TOP模式:测量的6根电缆线的距离√CAL模式:自校验√公制和英制选择√显示实时温度√温度、湿度与可测量高度的对应关系：温度湿度可测量高度10°C40%24m10°C70%22m20°C40%21m20°C70%23m30°C40%25m
YDJ充气式试验变压器

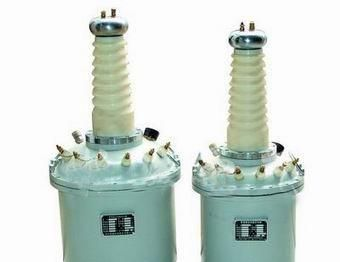

信息内容：品牌:上海贡颠 型号:YDJ 额定电压:AC 50～300kV（kV） 额定容量:5～300kVA（KVA） 负载耗损:-（W） 阻抗电压:10%（%） 尺寸:-（m） 产品认证:CCCdzsc/17/5421/17542171.jpg功能特点： 本产品具有良好的电器绝缘性能及优异的灭孤性能，体积小、重量轻、不受运输气候变化的影响，电晕小，使用寿命长。主要技术参数： 单台额定容量： 5～300kVA 单台额定输出电压： AC 50～300kV DC 70～210kV 变压比误差： <±1% 阻抗电压： <10%
