气体涡轮流量计
流量范围表
1.5级流量范围表
公称通径 (mm) | 型号 | 流量范围 | 压损 (kPa) | 量程比 | 始动流量 (m3/h) |
25 | QWLJ-025 | 2.5~25 | 0.7 | 10:1 | 0.4 |
40 | QWLJ-040 | 6~60 | 0.7 | 10:1 | 1.2 |
50 | QWLJ-050 | 8~100 | 0.6 | 12:1 | 1.8 |
80 | QWLJ-080 | 17~430 | 0.6 | 25:1 | 3.0 |
100 | QWLJ-I00 | 25~550 | 0.7 | 22:1 | 5.0 |
150 | QWLJ-150 | 37~1500 | 0.8 | 40:1 | 10 |
200 | QWLJ-200 | 60~2400 | 0.8 | 40:1 | 15 |
250 | QWLJ-250 | 90~3600 | 0.9 | 40:1 | 15 |
300 | QWLJ-300 | 150~6000 | 0.9 | 40:1 | 15 |
400 | QWLJ-400 | 260~8000 | 0.9 | 30:1 | 15 |
1.0级流量范围表
公称通径 (mm) | 型号 | 流量范围 | 压损 (kPa) | 量程比 | 始动流量 |
25 | QWLJ-025 | 4~30 | 0.7 | 7:1 | 0.4 |
40 | QWLJ-040 | 7~60 | 0.7 | 8:1 | 1.2 |
50 | QWLJ-050 | 10~100 | 0.6 | 10:1 | 1.8 |
80 | QWLJ-080 | 20~400 | 0.6 | 20:1 | 3.0 |
100 | QWLJ-100 | 30~550 | 0.7 | 18:1 | 5.0 |
150 | QWLJ-150 | 50~1500 | 0.8 | 30:1 | 10 |
200 | QWLJ-200 | 60~2000 | 0.8 | 33:1 | 15 |
250 | QWLJ-250 | 100~3000 | 0.9 | 30:1 | 15 |
300 | QWLJ-300 | 200~4000 | 0.9 | 20:1 | 15 |
400 | QWU-400 | 400~8000 | 0.9 | 20:1 | 15 |
功能特点
◎专利整流技术能在安装条件不理想,介质流速变化相对较大的情况下保持计量的可靠性。
◎专利防尘结构能有效防止介质中的杂质进入轴承造成的快速磨损、卡死现象。
◎安装要求低,前直管段≥ 2D,便能确保流量计的计量准确度。
◎铝合金涡轮强度高、耐腐蚀、抗老化、使用寿命长、准确度高、重复性好。
◎先进的微机技术与高性能的单片机,使整机功能更强大、性能更优越。
◎智能一体化设计可动态检测介质的温度与压力,并进行自动补偿和压缩因子修正,直接显示气体的标准瞬时体积流量和标准体积总量。
◎采用 RS485、RS232C、M0DBUS协议可与专用M0DEM配套,通过电话网络构建自动读表管理系统,自动化程度高。
技术指标
使用条件
环境温度: -30℃-+60℃
介质温度: -40℃-+85℃
相对湿度: 5%~95%
大气压力: 70kPa~106kPa
公称通径
DN25-DN400,如有特殊要求,可提供更大口径的流量计。
公称压力
1-4Mpa,如有特殊要求,可提供更大压力的流量计。
准确度
±10%(Qmin~0.2Qmax±2.0%:0.2Qmsx-Qmax±1.0%)
±15%(Qmin~0.2Qmax±3.0%:0.2Qmax-Qmax±1.5%)
重复性
优于 0.2%
防爆等级
ExdllBT4、ExiallBT4
防护等级
IP65
青岛奥博仪表设备有限公司提供本产品全面的技术支持和售后服务!

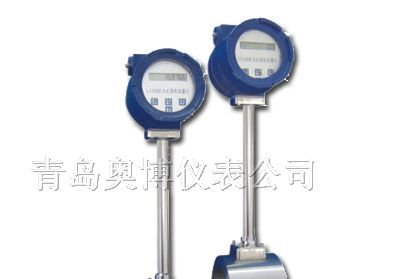

智能温压补偿就地显示型涡街流量计 智能温压补偿就地显示型涡街流量计是我公司独立开发研制的产品,广泛应用于各行业的蒸汽、气体和液体流量的计算。本传感器的特殊技术实现了流量数据的现场显示,并同时具有温度和压力同时补偿的功能,经济耐用,成为我就流量传感器中的新宠。 本涡街流量传感器同时具备宽脉冲型传感器的所有技术、工艺以及特点并且严格执行国家行业标准( JB/T9249 — 1999 )和计量检定规程( JJG198 — 94 ),同时具有温度,压力测量显示功能,为当前的工业计量、能源管理和工程设计提供了一种符合我国水准的新型流量计量产品。 独具特点: • 流量数据,温度,压力当场显示 一般特点: 1 、最小流量值低、流量范围大; 2 、结构简单,无运动磨损部件; 3 、测量精度高,阻力损失小; 4 、安装方便,维修简易; 5 、可显示温度和压力测量值,实现温度和压力同时补偿显示; 6 、完整的传感器通径,具有 10mm ~ 500mm 的 20 种不同通径的传感器。 技术指标: 1 、确度等级: 液体 1.0 级、气体 1.5 级(标准流量范围内); 2 、公称压力: ① 通径 ≥ DN200mm 2.5MPa ; ② 通径 ≤ DN150mm 4...
