供应MOS管测试仪
| 价 格： | 3500.00 | |
| 型号/规格： | JK9610A | |
| 品牌/商标： | 金科 |
MOS管测试仪 /MOS管分选仪 深圳MOS管测试仪 上海MOS管测试仪 常州MOS管测试仪 MOS管测试仪价格 MOS管测试仪销售 MOS管测试仪参数 MOS管测试仪报价
一、概述
JK9610A型MOS管测试仪，是一种新颖的全数字显示式MOS管参数测试装置，可用于标称 电流约在2-85A，功率在300W以内的N沟导和P沟导MOS管主要参数的测试。它可以准确测量击穿电压 VDSS、栅极开启电压VGS（th）和放大特性参数跨导Gfs，尤其是跨导Gfs的测试电流可以达到50A，由于采 用脉冲电流测试法，即使在大电流测试时也不会对被测器件造成任何损坏，更可以在大电流状态下对MOS管进行参数一致性的测试（配对）；仪器完全可用于同等电流等级的IGBT参数的测量；仪器还是一台性 能十分优越的电子元器件耐压测试装置，其测试耐压时的漏电流有1mA、250uA、25uA 三挡可以选择。仪器 主要用于MOS管和IGBT的质量检验、参数的配对及其它电子元器件的耐压测试之用。仪器分N沟导型 测试仪和P沟导型测试仪两种。仪器外型美观、性能稳定、测量准确、操作简单、使用安全方便。
二、主要技术性能
1、击穿电压VDSS测量范围： 0—1999V， 精度：≤2.5% 。
2、IDSS可分三挡选择： 1mA、250uA、25uA 。
3、栅极开启电压VGS（th） 测量范围： 0—10V。 精度：≤5% 。
4、Gfs跨导测试电流Idm：不小于1—50 A连续可调， 精度：≤10 % 。
5、Gfs跨导测试范围：1—100 。
三、主要测试功能
1、MOS管的击穿电压VDSS、栅极开启电压VGS(th)、跨导Gfs的测试。
2、IGBT的击穿电压V(BR)ces、栅极开启电压VGE(th)、跨导Gfs的测试。
3、MOS管和IGBT在50A以下的任意电流状态下一致性的测试，可用于配对。
4、对其它更大电流和MOS管及IGBT的测试：（见下面介绍）。
5、各类晶体三极管、二极管、稳压管击穿电压的测试。
6、压敏电阻电压的测试等。
四、测试盒与测试线
1、利用测试盒可以方便的测试TO-126、TO-220、TOP-3等类似封装的MOS管和IGBT。
2、利用测试线可以测量其它金属类、模块类等封装形式的MOS管和IGBT。
测试实例
|
型号 |
|
击穿电压 Vdss |
开启电压 Vgs(th) |
跨导S Gfs |
Gfs 测试电流 |
标称电流 ID |
标称功率 PD |
封装 |
|
IRF640 |
基本参数 |
200V |
2-4V |
≥6.8 |
|
|
150W |
TO-220 |
|
|
实测参数 |
225V |
3.0V |
12 |
|
|
|
|
|
IRF1010 |
基本参数 |
60V |
2-4V |
≥69 |
|
|
200W |
TO-220 |
|
|
实测参数 |
66V |
3.2V |
67 |
|
|
|
|
|
IRF3205 |
基本参数 |
55V |
2-4V |
≥44 |
|
|
200W |
TO-220 |
|
|
实测参数 |
60V |
2.9V |
68 |
|
|
|
|
|
FQP70N08 |
基本参数 |
80V |
2-4V |
41 |
|
|
155W |
TO-220 |
|
|
实测参数 |
86V |
3.2V |
46 |
|
|
|
|
|
75NF75 |
基本参数 |
75V |
2-4V |
20 |
|
|
300W |
TO-220 |
|
|
实测参数 |
81V |
3.6V |
52 |
|
|
|
|
|
IRFP064 |
基本参数 |
55V |
2-4V |
≥42 |
|
|
200W |
TO-3P |
|
|
实测参数 |
67V |
2.5V |
57 |
|
|
|
|
|
2SK1120 |
基本参数 |
1000V |
2.5-5V |
4 |
|
|
150W |
TO-3P |
|
|
实测参数 |
1086V |
2.3V |
5 |
|
|
|
|
|
G160N60 |
基本参数 |
600V |
3.5-6.5V |
* |
|
|
250W |
TO-247 |
|
|
实测参数 |
626V |
3.9V |
35 |
|
|
|
|
|
H40T120 |
基本参数 |
1200V |
5-6.5V |
21 |
|
|
270W |
TO-247 |
|
|
实测参数 |
1390V |
5.7V |
20 |
|
|
|
|
|
60N170D |
基本参数 |
1700V |
3.5-7.5V |
|
|
|
200W |
TO-247 |
|
|
实测参数 |
1798V |
4.8V |
30 |
|
|
|
|
- 所属城市：江苏 常州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吴小昌
- 电话：0519-85396285
- 传真：0519-85565067
- 手机：13912349558
- QQ ：
供应电解电容漏电流测试仪
信息内容：电解电容耐压测试仪 深圳电解电容漏电流测试仪 上海电解电容漏电流测试仪 常州电解电容漏电流测试仪 电解电容漏电流测试仪价格 电解电容漏电流测试仪销售 电解电容漏电流测试仪参数 电解电容漏电流测试仪报价 JK2686型电解电容器漏电流测试仪是一种以微处理技术为基础的自动测量电解电容漏电流参数的测试仪器。测试电压连续可调，电压三位数字显示，电流三位半数字显示，充电－测试自动转换，测试电压500V 测试电流20mA，充电电流200mA，充电时间为99.9秒。仪器具有电流超限指示，测试速度快，操作方便，安全可靠等特点。适用于各类电解电容器生产线质量证、进货检验等要求。 测试电压 JK2686 0 — 200 V, 0 — 500 V 电压准确度 ±1%设置定值 ±1个字 测量范围 10 nA — 19.99 mA, 分辨率: 1 nA 电流准确度 ±2% 读数 ±2个字 控制方式 微处理器 显示方式 数字显示, 电压: 3位， 电流: 3 1/2位 充电电流 200(1±20%) mA 充电时间 0 — 99.9秒, 准确度: 2%Tset ±0.5秒 极限设置 0 — 99×109（nA） 分选 合格,不合格, 不合...

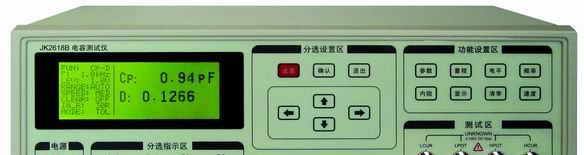

供应JK2618B电容测量仪
