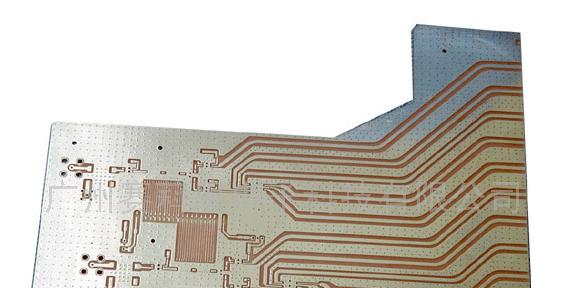

多层PCB

价格：

1.20

详细介绍
企业详情

品牌:FR-4 型号:FR-4 多层PCB 机械刚性:刚性层数:多层基材:玻璃纤维绝缘材料:有机树脂绝缘层厚度:常规板阻燃特性:VO板加工工艺:电解箔增强材料:玻纤布基绝缘树脂:环氧树脂(EP) 产品性质:热销营销方式:厂家直销营销价格:优惠

国际层压板材有限FR－4　覆铜板性能值

试验项目		试样处理		标准值	典型值
1.抗剥强度　磅/英寸
1/2OZ/Ft平方　铜箔	接收状态	A		≥6.0	7.0-8.0
	热应力	A		≥6.0	7.0-8.0
1OZ/Ft平方　铜箔	接收状态	A		≥8.0	10.0
	热应力	A		≥8.0	10.0
2.弯曲和翘曲%		A	板厚<0.5mm
			板厚0.5~0.78mm		0.2/0.4
			板厚0.79~1.67mm		0.15/0.3
			板厚>1.68mm		0.1/0.25
3.体积电阻，最小值，MΩ.cm		E-24/125		≥	≥
4.表面电阻，最小值，MΩ		E-24/125		≥	≥
5.吸水率%		板厚(thickness )<0.78mm		0.8	0.25
		板厚(thickness )>0.781mm		0.35	0.2
6.介电常数，1MHz,Max		C-40/23/50		5.4	4.8
7.尺寸稳定性%，板厚(thickness )<0.51mm	蚀刻后	C-40/23/50		0.05	0.035
	烘焙后	E-4/105		0.05	0.035
8.击穿电压，最小值(KV)，步进板厚(thickness )≥0.51mm		D-48/50 D-0.5/23		≥40	70
9.电气强度，最小值(KV/mm)，步进板厚(thickness )<0.51mm		D-48/50 D-0.5/23		≥29.5	33.5
10.抗电弧性，最小值，秒		D-48/50 D-0.5/23		≥60	80
11.阻燃性		A/&E-1/105+des		UL94V0	UL94V0
12.可焊性		A		可焊	可焊
13.热应力	未蚀刻试样	A		No Defect	No Defect
	蚀刻后试样	A		No Defect	No Defect
14.玻璃化转变温度，Tg(DSC,℃)		A		≥125	133~138

深圳市众嘉鑫电路科技有限公司

公司信息未核实

所属城市：广东深圳
[联系时请说明来自维库仪器仪表网]
联系人： 刘光余
电话：0755-27505642
传真：0755-27505642
手机：
QQ ：

公司相关产品

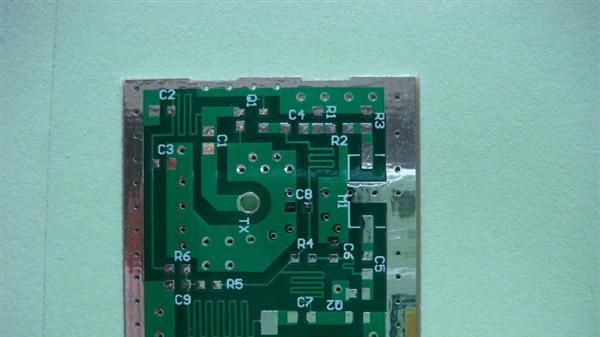

手机天线PCB

信息内容：

FR-4 T= 0.8mm 25mm*25mm 表面处理：喷锡 ER: 4.6 GF21系列A2级覆铜箔板技术质量指标书试验项目试样处理标准值典型值1.抗剥强度磅/英寸，最小值（1/2OZ）接收状态热应力后提高温度下 AA125℃ ≥6.0≥6.0≥4.0 6.0-8.06.0-8.05.52.体积电阻，最小值，MΩ.CM在提高温度下E-24/125≥1032×1063.表面电阻,最小值，MΩ在提高温度下E-24/125≥1032×1064.吸水性,值(%)E-1/105 des≤0.800.15-0.355.击穿电压,最小值(KV),步进(厚度≥0.50 mm)D-48/50 D-0.5/23≥35406.抗弯强度,最小值(N/mm2) (厚度≥0.50 mm)经向纬向 AA ≥415≥345 4904107.抗电弧性,最小值，秒D-48/50 D-0.5/23≥60708.阻燃性AUL94V0UL94V09.可焊性A可焊可焊10.介电常数,1MHZ下A≤5.44.6-4.911.损耗角正切,1MHZ下A≤0.0400.020-0.03512.弯曲和翘曲,(%)双面（厚度大于0.78mm；尺寸300mm×300mm）单面（厚度大于0.78mm；尺寸300mm×300mm）双面（厚度0.5~0.78 mm；尺寸300mm×300mm）单面（厚度0.5~0.78 mm；尺寸300mm×300mm） AAAA ≤1.0≤1.5≤1.5≤2.0 0.20-0.450.30-0.600.25-0.450.35-0.6013.热应力,288℃,漂锡10秒未蚀刻试...

详细内容>>
