供应工字电感 贴片电感 插件电感 环形电感
| 价 格： | 面议 |
应用范围:滤波 种类:电感线圈 品牌:三一 型号:LGB0406 0608 0507 0810 0912 1012 封装形式:插件电感 绕线形式:多层平绕式 导磁体性质:铁氧体磁芯 磁芯形状:工字形 工作频率:高频 安装方式:立式 骨架材料:铁氧体磁芯 品质因数Q:72 电感量:0.001-100（mH） 额定电流:200（mA） 分布电容:10（F）
图示和尺寸：（单位mm）
| ||||||||||||||||||||||||||||||||||||
特征： 1. 体型小的立式电感，占用安装空间小。 2. 分布电容量小，自共振频率高。 2. 特殊导针结构，不易产生开路现象。 4. 用 PVC 或 UL 热缩套管保护。 5. 无铅环保。 | 品号说明： LGB 0608 – 101 K 1 2 3 4 1．产品类型：工字型电感。 2．款式：根据铁芯尺寸大小。 3．电感值：例如 "101" 代表 100 uH。 4．电感值容许公差: "M" :+20% ; "K" :+10% ; "J" :+5%。 | |||||||||||||||||||||||||||||||||||
电感量和额定电流范围： LGB0406 1.0uH ~ 50mH 2.0A ~ 10mA LGB0608 10uH ~ 150mH 1.3A ~ 16mA LGB0810 10uH ~ 100mH 5.0A ~ 28mA LGB1012 10mH ~ 100mH 170mA ~ 45mA | 特性： 1. 电感值范围：1.0uH 到 100000uH 之间。 2. 额定电流:基於温度上升不得超过 20oC。 3. 工作温度范围：在 -20oC 到 80oC 之间。 4. 端子强度：大於2.5 公斤以上。 | |||||||||||||||||||||||||||||||||||
测试仪器： 电感与Q值: HP 4285A 精密 Q 表。 | 应用： 电视和音响设备。 通讯设备。 蜂鸣器及警报器。 电源控制器。 需要宽频带和高Q值的系统。 | |||||||||||||||||||||||||||||||||||
- 所属城市：广东 珠海
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈平
- 电话：756-8818568
- 传真：756-8818568
- 手机：
- QQ ：
供应磁环电感 磁环共模电感
信息内容：应用范围:滤波 种类:磁环电感 品牌:三一 型号:LGH2026/3026/5026/6826/8026/10626 封装形式:插件电感 绕线形式:单层间绕式 导磁体性质:磁芯 磁芯形状:环形 工作频率:低频 安装方式:小型固定式 骨架材料:胶木 品质因数Q:30 电感量:0.5（mH） 额定电流:1000（mA） 分布电容:0.2（F）特征:广泛应用于电源转换和线路滤波。铁粉芯磁环，性能稳定，成本低。体积由小到大，满足各种应用电路的需求。耐温130或180度聚安脂漆包线。高饱和电流。可外涂凡立水以固定铜线及增加绝缘。用于各种开关电源及逆变器，UPS等。环形线圈通用尺寸表型号A (Max)D (Max)引脚长度F(Max)额定电流电感量20268.0mm4.5mm15.0mm1.5mm0.1-0.5A5uH-27uH302612.0mm7.0mm15.0mm1.5mm0.5-2.0A10uH-14uH502618.0mm10.0mm15.0mm1.5mm1.0-3.0A20uH-68uH682624.0mm10.5mm15.0mm1.5mm1.0-5.0A25uH-500uH802626.5mm11.5mm15.0mm2.0mm3.0-5.0A50uH-960uH1062636.0mm19.5mm15.0mm2.5mm2.0-10.0A30uH-850uH1302642.0mm21.5mm15.0mm2.5mm2.0-10.0A30uH-950uH电感量公差范围：+5%；+10%；+20%
供应绕线电感器 工字电感

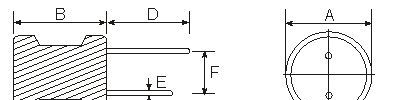

信息内容：应用范围:滤波 种类:电感线圈 品牌:三一 型号:0406/0608/0810/0912/1012/1016/1415/1822 绕线形式:单层密绕式 导磁体性质:铁氧体磁芯 磁芯形状:工字形 工作频率:低频 安装方式:小型固定式 骨架材料:导针 品质因数Q:30 电感量:1（mH） 额定电流:1000（mA） 分布电容:0.2（F）dzsc/17/5260/17526020.jpg工字型电感通用尺寸表规格ABCDEFLGB03044.0mm5.0mmLGB04065.0mm7.0mm10mm15mm0.50mm2.0mmLGB06087.0mm9.0mm10mm15mm0.60mm2.5mmLGB08109.0mm11.0mm10mm15mm0.60mm5.0mmLGB091210.0mm13.0mm10mm15mm0.80mm6.0mmLGB101211.0mm13.0mm10mm15mm0.80mm6.0mmLGB141615.0mm17.0mm10mm15mm1.0mm7.5mmLGB182219.0mm23.0mm10mm15mm1.0mm12.5mmLGB202021.0mm21.0mm10mm15mm1.0mm15.0mm电感量公差范围：+5%；+10%；+20%10mm15mm0.50mm1.5mm
