供应CH338数字式灯头扭矩仪

价格：

面议

详细介绍
企业详情

品牌:新德亚（创惠）型号:CH338 类型:数字式测力仪表测量范围:0-10N·m（N）精度等级:0 外形尺寸:0（mm）重量:0（kg）

名称：CH338数字式灯头扭矩仪

型号：CH338

dzsc/17/4513/17451364.jpg

产品说明：

抗扭矩力作为一项光源用灯头的机械强度的安全要求指标，已得到各类光源用灯头的生产厂家的重视，而且也是国家强制要求检验项目，为此公司在参阅国内外标准要求的基础上开发了光源用灯头扭矩仪，以满足各类质检机构及生产厂家对节能灯、白炽灯、管形荧光灯、高压汞、钠灯等不同光源灯头的扭矩测量。

技术特性：

◎ 采用夹具固定灯头方式，直接转动光源即可测量灯头的正反扭矩；

◎ 扭矩测量范围:0-10N·m（特殊量程可以定制）；

◎ 配备各类灯头规格：E27、E26、B22d、E14、E12、E40(选项）、G5、G13的测量夹具，测试方便，特殊灯头夹具可定制；

◎ 采用应变片式扭矩传感器，可靠性高，精度高及寿命长；

◎ 扭矩值保持功能，上限可设定报警；

◎ 符合国际和国内标准要求；

扭矩传感器工作原理与应用范围

扭矩传感器工作原理与应用范围

一、测量原理
将专用的测扭应变片用应变胶粘贴在被测弹性轴上并组成应变桥,向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频率信号。本系统的能源输入及信号输出是由两组带间隙的特殊环型变压器承担的,因此实
现了无接触的能源及信号传递功能。(虚线内为旋转部分)
二、特点

1.既可以测量静止扭矩，也可以测量旋转转矩;
2.　既可以测量静态扭矩，也可以测量动态扭矩；
3.检测精度高，稳定性好；抗干扰性强;
4.体积小，重量轻，多种安装结构，易于安装使用；
5.不需反复调零即可连续测量正反转扭矩;
6.没有导电环等磨损件，可以高转速长时间运行；
7．传感器输出高电平频率信号可直接送计算机处理；
8．测量弹性体强度大可承受100%的过载。
三传感器原理结构

在一段特制的弹性轴上粘贴上专用的测扭应片并组成变桥，即为基础扭矩传感器；在轴上固定着：(1)能源环形变压器的次级线圈，(2)信号环形变压器初级线圈，(3)轴上印刷电路板，电路板上包含整流稳定电源、仪表放大电路、V/F变换电路及信号输出电路。
在传感器的外壳上固定着：

四工作过程
向传感器提供±15V电源，激磁电路中的晶体振荡器产生４００Hz的方波，经过TDA2030功率放大
器即产生交流激磁功率电源，通过能源环形变压器T1从静止的初级线圈传递至旋转的次级线圈，得到的交流电源通过轴上的整流滤波电路得到±５V的直流电源，
该电源做运算放大器AD822的工作电源；由基准电源AD589与双运放AD822组成的高精度稳压电源产生±4.5V的精密直流电源，该电源既作为电桥
电源，又作为放大器及V/F转换器的工作电源。当弹性轴受扭时，应变桥检测得到的mV级的应变信号通过仪表放大器AD620放大成1.５v±1v的强信
号，再通过V/F转换器LM131变换成频率信号，通过信号环形变压器T2从旋转的初级线圈传递至静止次级线圈，再经过传感器外壳上的信号处理电路滤波、
整形即可得到与弹性轴承受的扭矩成正比的频率信号，该信号为TTL电平,既可提供给专用二次仪表或频率计显示也可直接送计算机处理。由于该旋转变压器动-
-静环之间只有零点几毫米的间隙，加之传感器轴上部分都密封在金属外壳之内，形成有效的屏蔽，因此具有很强的抗干扰能力。
本传感器输出的频率信号在零点时为10kHz.正向旋转满量程时为15KHz.反向旋转满量程时为
5KHz。即满量程变量为5000个数/每秒。转速测量采用光电齿轮或者磁电齿轮的测量方法，轴每旋转一周可产生60个脉冲，高速或中速采样时可以用测频
的方法，低速采样时可以用测周期的方法。本传感器精度可达±0.2%～±0.5%（F?S）。由于传感器输出为频率信号，所以无需AD转换即可直接送至计
算机进行数据处理。
五应用范围
1.检测各种机械加工中心，自动机床的工作过程中的扭矩。
2.检测减速机，风机，泵，搅拌机，卷扬机，螺旋桨，钻探机械等设备的负载扭矩及输入功率。
3.检测发电机，电动机，内燃机等旋转动力设备输出扭矩及功率。
4.各种旋转动力设备系统所传递的扭矩及效率；
5.检测扭矩的同时可以检测转速，轴向力。
6.可用于制造粘度计，电动(气动，液力)扭力扳手。
7.制造扭矩测量仪,电批扭力计,风批扭力计,瓶盖扭力测试仪等检测仪器

深圳市福田区新德亚精密仪器贸易部

公司信息未核实

所属城市：广东深圳
[联系时请说明来自维库仪器仪表网]
联系人： 蒋龙平
电话：0755-27918161
传真：0755-27918161
手机：
QQ ：

公司相关产品

特价供应电子温湿度计

信息内容：

品牌:sandey 型号:TA218B 类型:电子式温湿度计温度范围:0℃～50℃（℃）湿度范围:0℃～50℃ 测量精度:±1℃ 测量误差:±1℃（℃）精度等级:0 分辨率:0 尺寸:0（mm）重量:0（kg）适用范围:0 TA218BA：三行特大数字液晶显示1：时钟功能操作，12/24小时设定，按ADD键一次设定12/24小时制。2：正常调试，按SET键一次，分钟数字闪烁，按ADD键分钟数字递增。按MODE键，小时数字闪烁，转按ADD键，小时数字递增。时间设定完成后，按SET键一次退出回复正常状态。B：测量范围：温度0℃～50℃ 32℉～122℉。湿度20%～98% 准确度：±1℃ 60%±5%C：使用方法：此机背后有一挂扣位及一撑板，可挂在墙壁或摆在桌面使用。机背后电池门打开装上一节7号电池，屏幕即显示时间、温度、湿度。机背面有一推动键，可选择℃/℉ 温湿度值、值测试：按MODE键2次，显示MAX字母，转按MAX-MIN键，测量记忆、温度、湿度数值。当显示MAX、测量记忆目前温度、湿度数值。按RESET键，即清除温湿度值。显示MIX时，测量记忆目前温湿度数值。按RESET键即清除温湿度数值。转按MODE一次键，进行重新正常测量。D：字体显示模糊，请更换电池。（本品用一节7号...

详细内容>>

TR100 袖珍表面粗糙度仪

信息内容：

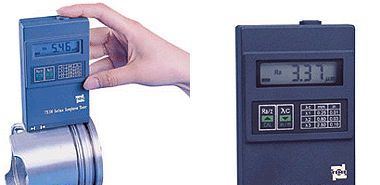

类型:袖珍式粗糙度仪品牌:时代型号:TR100 测量范围:Ra:0.05-10μm/Rz:0.1-50μm 测量参数:0 取样长度:0（mm）评定长度:00（mm）扫描长度:0（mm）电源:0 重量:0（kg）外型尺寸:125×73×26mm（mm）dzsc/18/1804/18180461.jpg 简单介绍TR100 袖珍表面粗糙度仪是专用于测量被加工零件表面粗糙度的新型智能化仪器。该仪器集当今微处理器技术和传感技术于一体，以先进的微处理器和优选的高度集成化的电路设计，构成适应当今仪器发展趋势的超小型的体系结构，完成粗糙度参数的采集、处理和显示工作。TR100 袖珍表面粗糙度仪的详细介绍TR100 袖珍表面粗糙度仪适用于加工业、制造业、检测、商检等部门，尤其适用于大型工件及生产流水线的现场检验，以及检测、计量、商检等部门的外出检定。本仪器给出的参数符合GB/T 3505-2000《产品几何技术规范表面结构轮廓法表面结构的述语、定义及参数》、符合GB/T 6062-2002《产品几何量技术规范（GPS）表面结构轮廓法接触（触针）式仪器的标称特性》。仪器特点:　　TR100 袖珍表面粗糙度仪采用优化的电路设计及传感器结构设计,将电箱、驱动器及显示部分合为一体，使其达到高度集成化；任意选择Ra、Rz测量参数；不仅...
