供应电感 磁环滤波电感 EMI滤波器(图)
| 价 格： | 面议 |
应用范围:滤波 种类:磁环电感 品牌:三一 型号:LGH2026/3026/5026/6826/8026/10626 封装形式:插件电感 绕线形式:单层间绕式 导磁体性质:磁芯 磁芯形状:环形 工作频率:低频 安装方式:小型固定式 骨架材料:胶木 品质因数Q:30 电感量:0.5（mH） 额定电流:1000（mA）
特征:
广泛应用于电源转换和线路滤波。
铁粉芯磁环，性能稳定，成本低。
体积由小到大，满足各种应用电路的需求。
耐温130或180度聚安脂漆包线。
高饱和电流。
可外涂凡立水以固定铜线及增加绝缘。
用于各种开关电源及逆变器，UPS等。
dzsc/17/4513/17451321.jpg | ||||||
环形线圈通用尺寸表 | ||||||
型号 | D (Max) | 引脚长度 | ||||
2026 | 4.5mm | 15.0mm | ||||
3026 | 7.0mm | |||||
5026 | 10.0mm | |||||
6826 | 24.0mm | 10.5mm | 15.0mm | 1.5mm | 1.0-5.0A | 25uH-500uH |
8026 | 26.5mm | 11.5mm | 15.0mm | 2.0mm | 3.0-5.0A | 50uH-960uH |
10626 | 36.0mm | 19.5mm | 15.0mm | 2.5mm | 2.0-10.0A | 30uH-850uH |
13026 | 42.0mm | 21.5mm | 15.0mm | 2.5mm | 2.0-10.0A | 30uH-950uH |
电感量公差范围：+5%；+10%；+20% | ||||||
- 所属城市：广东 珠海
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈平
- 电话：756-8818568
- 传真：756-8818568
- 手机：
- QQ ：
供应环保滤波电感0406 0507 0608
信息内容：应用范围:滤波 种类:固定电感 品牌:三一 型号:LGB0304 0406 0608 0810 1012 1216 1822 封装形式:普通电感 绕线形式:小型固定式 导磁体性质:铁芯 磁芯形状:I形 工作频率:中频 安装方式:立式 品质因数Q:52 电感量:10-100000UH（mH） 额定电流:5（mA） 分布电容:2（F）特征： 1. 体型小的立式电感，占用安装空间小。2. 分布电容量小，自共振频率高。2. 特殊导针结构，不易产生开路现象。4. 用 PVC 或 UL 热缩套管保护。5. 无铅环保。品号说明： LGB 0608 – 101 K 1 2 3 41．产品类型：工字型电感。2．款式：根据铁芯尺寸大小。3．电感值：例如 "101" 代表 100 uH。4．电感值容许公差: "M" :+20% ; "K" :+10% ; "J" :+5%特性： 1. 电感值范围：1.0uH 到 100000uH 之间。 2. 额定电流:基於温度上升不得超过 20oC。3. 工作温度范围：在 -20oC 到 80oC 之间。4. 端子强度：大於2.5 公斤以上。电感量和额定电流范围： LGB0406 1.0uH ~ 50mH 2.0A ~ 10mALGB0608 10uH ~ 150mH 1.3A ~ 16mALGB0810 10uH ~ 100mH 5.0A ~ 28mALGB1012 10mH ~ 100mH 170mA ~ 45mA dzsc/...
供应滤波电感 电感线圈

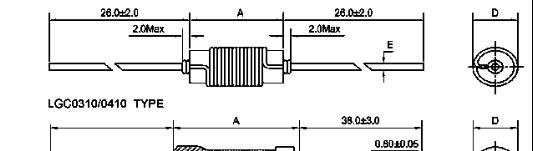

信息内容：应用范围:滤波 种类:电感线圈 品牌:三一 型号:LGC06-310 0410 0513 1019 封装形式:插件电感 绕线形式:单层密绕式 导磁体性质:铁氧体磁芯 磁芯形状:I形 工作频率:中频 安装方式:小型固定式 骨架材料:铁氧体磁芯 品质因数Q:4 电感量:0.001-120（mH） 额定电流:5000（mA） 分布电容:4（F）示和尺寸：（单位mm） dzsc/17/4513/17451332.jpgdzsc/17/4513/17451332.jpgdzsc/17/4513/17451332.jpg特征：1. 低成本的轴向式电感。 2. 高自共振频率。3. 用PET/PVC或PE套管保护。 4. 无铅环保。 品号说明： LGC 0513 - 100 K 1 2 3 4 1. 产品类型： LGC轴向滤波电感。2. 款式：铁芯直径=5mm;长度=13mm。3. 电感值：例如:100表示 10uH。 4. 电感容许公差：J:+5% ; K :+10% ; M:+20% 。 电感量和额定电流范围：LGC0310 1.0uH ~ 10uH 1.57A ~ 1.2ALGC0410 0.15uH ~56uH 1.85A ~ 300mALGC0513 3.9uH ~ 18mH 1.28A ~ 39mALGC1019 3.9uH ~ 100mH 4.0A ~ 65mA特性: 1. 额定电流：基於温度上升不得超过20oC2. 工作温度范围：在-20oC 到 80oC之间。 3. 端子强度：2.5公斤以上。测试仪器: 电感与Q质: HP 4285A 精密...
