供应直流输入ATX电源 DC24VATX电源 150W
| 价 格： | 面议 | |
| 型号/规格： | DC24VATX电源150W | |
| 品牌/商标： | 美赞电子 |
Z150ATX1ULA型开关电源
技术条件
1.输入特性
1.1输入电压: 18V～36V DC
1.2输入方式：9.5×2接线排方式
1.3输入冲击电流：≤30A
1.4效率: ≥60%
2.输出特性
2.1输出电压及电流:
|
输出电压 |
+3.3V |
+5V |
+12V |
-5V |
-12V |
+5VSB |
|
输出电流 |
0～10A |
1.5～14A |
0.5～4.2A |
0～0.2A |
0～0.3A |
0～1.5A |
|
输出功率 |
+3.3V、+5V总输出功率≤80W | |||||
|
OPP功率:180W～260W | ||||||
2.2负载稳定度:
|
输出电压 |
+3.3V |
+5V |
+12V |
-5V |
-12V |
+5VSB |
|
负载稳定度 |
±5% |
±5% |
±5% |
±3% |
±10% |
±5% |
2.3电压稳定度:
|
输出电压 |
+3.3V |
+5V |
+12V |
-5V |
-12V |
+5VSB |
|
电压稳定度 |
±1% |
±1% |
±1% |
±1% |
±2% |
±1% |
2.4纹波（Vp-p）:
|
输出电压 |
+3.3V |
+5V |
+12V |
-5V |
-12V |
+5VSB |
|
纹波 |
≤80mV |
≤80mV |
≤80mV |
≤80mV |
≤80mV |
≤80mV |
2.5开启时间
关断电源至少1秒后重新启动，测量从输入接通，到输出电压标称值的95%所需时间，小于800mS。
2.6维持时间
输入电压断开到输出电压降到标称值的95%所需时间≥16.6mS。
2.7输出具有空载短路保护、过功率保护
2.8 PG信号：
高电平有效信号。正常工作时表现为高电平，故障时为低电平。
电源关断至少1s后，重新开启，输出正常之后，PG信号跳到高电平，延迟时间在100ms到500ms之间。
2.9 PS-ON：
低电平有效信号。
当PS_ON为TTL低电平时，主输出将被启动；
当PS_ON为TTL高电平或开路时，主输出将不能被启动。
3.0 +5VSB：
+5VSB是一个备用供电输出。当输入接通时，+5VSB即正常工作。当主输出处于不工作状态时，它就为需要继续工作的线路供电。
+5VSB应该能够为外部电路提供+5V±5%的电压，1.5A的电流。
3.其它
3.1温度:
工作温度：-10℃～50℃
存贮温度: -40℃～70℃
3.2湿度：
工作湿度：0%~85%
存贮湿度：0%~95%
3.3耐电强度：输入对外壳 500V AC ≤3mA 1min
4.输出连接器
dzsc/17/4438/17443822.jpg
dzsc/17/4438/17443822.jpg
dzsc/17/4438/17443822.jpg
5.外形安装尺寸图dzsc/17/4438/17443822.jpg
|
拟 制 |
|
MZ150ATX1ULA 技术条件 |
RP2.932.612.JT | ||
|
复 核 |
| ||||
|
标准化 |
|
等级标记 |
共 4 页 | ||
|
批 准 |
|
|
|
| |
- 所属城市：浙江 杭州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 朱敏
- 电话：0571-88915820
- 传真：0571-88857292
- 手机：13575701009
- QQ ：
供应直流输入ATX电源DC24VATX电源250W
信息内容：MZ250ATX1ULA开关电源 技术条件 1.技术参数 1.1输入电压范围：DC 18V～36V 1.2输出性能 输出电压 输出电流 负载稳定度 纹波 最小值 额定值 值 1 5V 2A 20A 20A ±5% 50mV 2 12V 0.5A 10A 15A ±5% 100mV 3 3.3V 0.3A 15A 17A ±5% 50mV 4 -5V 0A 0.2A 0.3A ±10% 100 mV 5 -12V 0A 0.5A 0.8A ±10% 100mV 6 +5VSB 0.1A 1.5A 2A ±5% 50mV 3.3V、5V总功率不超过115W 3.3V、5V、12V总功率不超过180W 1.3效率：≥70% 1.4额定功率：190W 1.5功率：270W(Max) 1.6 PG信号：100—500ms 1.7输出具有过热保护、过功率保护、过压保护、欠压保护 2.外形尺寸：190L×100W×40.5Hmm 3.环境条件 3.1工作温度：-25℃—50℃ 3.2存贮温度：-40℃—70℃ 3.3相对湿度： 95%±3% 4.耐电强度：输入对外壳 1.5kV AC ≤5mA 5.抗振动： 5.1 频率：5-500Hz 5.2加速度：15m/s2 5.3方向：X、Y、Z三个方向 5.4时间：每个方向30分钟 6.抗冲击;...
供应直流输入ATX电源DC48V100W

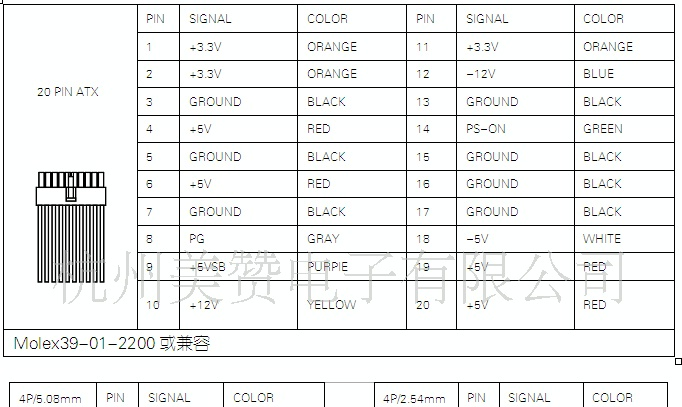

信息内容：MZ100ATXJNQA型开关电源 技术条件 1.技术参数 1.1输入电压范围：DC 36V～72V 1.2作环境温度： -20℃～+50℃ 1.3输出具有短路保护、过压保护、欠压保护、过流保护功能。 5V、12V、3.3V对地保护，故障排除后重新启动。 1.4耐电强度：输入对外壳 1.5kV AC 1min 1.5冷却方式：风冷却 1.6输出性能： 输出性能 输出直流电压 输出电压 标称值 5V 12V -5V -12V 3.3V +5VSB 输出电压 范围 4.75～5.25 11.4～12.6 -4.75～ -5.25 -11.4～-12.6 3.14～3.47 4.75～5.25 输出电流 1.5A-10A 0.5A-6A 0A-0.2A 0A-0.3A 0.3A-8A 0A-1A 输出功率 +12V、+5V两组电压输出功率≤90W 电压稳定度 ±1% 负载稳定度 ±5% 纹波 ≤80mV 额定功率 100W PG信号 100～500ms OPP功率 120～150W 1.7外形及安装尺寸:150L×130W×40Hmmdzsc/17/4438/17443824.jpg 2.输出连接器 dzsc/17/4438/17443824.jpgdzsc/17/4438/17443824.jpg
