供应大电流发生器
| 价 格： | 160.00 |
类型:大电流发生器 品牌:中西 型号:M122181 测量范围:来电咨询（A）
| 大电流发生器型号:M122181 | 货号: |
| M122181系列大电流发生器 一、概述： M122181系列大电流发生器是为电力部门和工矿企业进行电气设备试验而设计制造的专用设备，适用于各种开关、电流互感器和其它电器设备的电流负载试验及升温试验。 本系列的品根据体积、重量的不同采用分体／整体式结构，具有输出电流无极调整、电流上升平稳、负荷变化范围大、工作可靠、操作简便安全等特点，可作为工矿企业进行升流或温升试验的电流源设备。 二、主要技术参数 型 号 额定容量（ＫＶＡ） 升流器额定输入 升流器额定输出 阻抗电压％ 空载电流％ 结构形式 调压器 升流器 电流（Ａ） 电压（V） 电流(KA) 电压(V) BF—3/500 3 3 13.6 220 0.5 5 ＞8 ＞6 整体式 BF—5/1000 5 5 22.7 220 0.5/1 10/5 ＞8 ＞6 整体／分体 BF—10/2000 10 10 45.4 220 1/2 10/5 ＞8 ＞6 分体 BF—20/4000 20 20 50 400 2000/4000 10/5 ＞8 ＞6 分体 BF—25/5000 25 25 62.5 400 2.5/5 10/5 ＞8 ＞6 分体 BF—50/10000 50 50 125 400 5000/10000 5 ＞8 ＞6 分体 注：“升流器额定输出”栏中，左边为串联输出参数，右边为并联输出参数。如：“0.5/1”中:“0.5”为串联输出参数；“１”为并联输出参数 三、 工作原理 本系列产品输入工作电源后，可通过调节调压器输出电压而获得试验所需的大电流。其工作原理图如下： ＴＡ—停止按钮 ＱＡ—起动按钮 Ｋ—零位开关 Ａ—电流表 Ｖ—电压表 ＫＭ—交流接触器 ＫＴ—互感器 ＫＡ—电流继电器 Ｔ—调压器 ＨＤ ＬＤ—信号灯 ＤＤＧ—升流器 四、 使用方法 a) 按工作原理图接好线路。变压器外壳、操作台等必须接地良好。 b) 接通电源，操作台上的绿色指示灯亮，再按起动按钮，红色指示灯亮，显示升流器等待升流。 c) 顺时针均匀旋转调压器，使输出电流指示直至所需的大电流。为了保证测试精度，可在仪表线柱上串接一标准电流表。 d) 试验中，一旦出现异常情况，应立即切断电源，查明原因后再行试验。 e) 试验完毕，必须将调压器调回零位，按停止按钮切断电源；切断工作电源后，方可拆除试验接线，以保证安全。 五、 注意事项 a) 本设备是为短时间的工作而设计的，所以不允许长时间在额定容量下工作，特别不允许超过额定电流运行，以防过热，其时间范围如下： 负载情况（点额定％） 待续运行时间（分钟） １００ ３０ ８５ ９０ ７５ １８０ b) 新安装和长时间不用的变压器，运行前应用1500兆欧表测量线圈之间及线圈对地的绝缘电阻，在电阻值不低于0.5兆欧时，方可使用。 c) 使用中，升流变压器和操作台必须可靠接地，经保证安全。 d) 升流时应缓慢均匀，搬动时应避免过大的震动。 e) 调压器与电刷接触表面应保持清洁，视情况可用90%酒精蘸棉纱擦拭干净。 f) 本设备应存放于室内清洁、通风、干燥之处。 六、 设备成套性 １．操作台 一台 ４．产品使用说明书 一份 ２．升流变压器 一台 ５．产品保修卡 一份 ３．产品合格证 一份 ６．出厂试验报告 一份 升流器输出侧铜排串联示意图 输出侧铜排并联示意图 | 产品图片 dzsc/17/4412/17441249.jpg |
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 栾欣
- 电话：010-51666084
- 传真：010-51666084
- 手机：
- QQ ：
精密电容测试仪 型号:CAB69-AT617/中国
信息内容：类型:精密电容测试仪 品牌:中西（midwest） 型号:M161421 测量准确度:0.05%（%）精密电容测试仪型号:CAB69-AT617/中国库号：M161421精密电容测试仪CAB69-AT617/中国更多信息>>>精密电容测试仪产品说明：采用高能处理器，使用高亮彩色VFD屏幕的智能精密电容测试仪。直接派生于全能型仪器AT817A，使其具有优异性能。内建50Hz~100kHz测试频率，并且提供0.1V、0.3V和1V测试电平，0.05%的准确度足以满足多数生产现场和实验场合的使用。内置RS232C接口，兼容SCPI编程语言，很容易与计算机通讯，完成所有仪器功能。内置Handler接口，配合RS232C接口完成复杂的自动控制系统。技术规格● 测试参数：C,D,ESR,EPR● 测试频率：50Hz/60Hz/100Hz/120Hz/1kHz/10kHz/20kHz/40kHz/50kHz/100kHz(10点)● 基本准确度：0.05%● 测试电平：0.1V, 0.3V, 1.0V● 测试速度：1.5次/秒，5次/秒，15次/秒● C: 0.001pF - 99999μF● ESR,EPR: 0.0001Ω - 99.999MΩ?● D: 0.000001 - 9.99999● Δ%: -99999% - 99999%● 等效电路：串联, 并联● 九量程自动或手动测试。性能特征● 高亮度，超清晰四色VFD显示。● 校正功能：开路和短路扫频或点频清零。● 偏差ΔABS或...

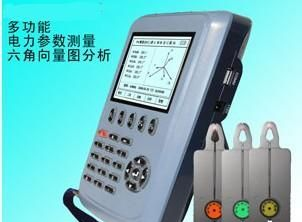

三相钳形多功能相位伏安表/三相钳形电力参数测试仪
