品牌:万福科技 型号:WADQ 控制方式:单向 极数:二极 封装材料:金属封装 封装外形:平板形 关断速度:高频(快速) 散热功能:带散热片 功率特性:中功率 频率特性:高频 额定正向平均电流:/（A） 控制极触发电压:/（V） 控制极触发电流:/（mA） 正向重复峰值电压:/（V） 反向阻断峰值电压:/（V）

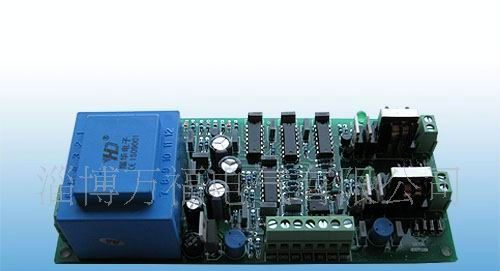

1、产品用途
广泛用于交、直流调压，电加热炉，电镀电解电源，充、放电电源，水处理设备，直流电机调速、交流电机软启动，硅碳棒生产，电焊机调压等场合。
2、产品特点
①、移相触发，三相平衡度高。
②、控制信号可以是0-10V电压信号，也可以是4-20mA电流信号。
③、同步信号输入电压可以是220V,也可以是380V，无需外接电源。
④、可对外提供±15V电源，给用户开发附加功能提供了方便。
⑤、触发功率大，可触发2000A单只可控硅； 可触发平板型、螺栓型、集成型可控硅模块。
⑥、三相触发板具有恒流恒压选择功能，软启动选择功能。
⑦、可实现简单交流电机软启动，启动时间0-10秒可调。
⑧、反馈信号可直接输入，内部带有强弱电隔离。⑨、具有缺相保护功能，禁止输出功能。
⑩、采用进口绝缘漆喷洒表面，防潮、防尘、防腐蚀。
dzsc/17/4396/17439637.jpg

dzsc/17/4396/17439637.jpg

dzsc/17/4396/17439637.jpg

dzsc/17/4396/17439637.jpg

dzsc/17/4396/17439637.jpg

dzsc/17/4396/17439637.jpg


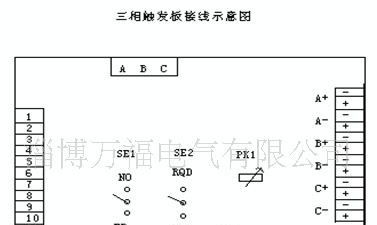

A、B、C为三相交流380V电源输入，触发控制板的同步信号必须从380V电源上取。A＋、A－，B＋、B－，C＋、C－，必须与触发控制板上的触发信号对应，否则触发板不正常工作。上图可控硅的“＋”极为门极即“G”极，“－”极为阴极即“K”极。

dzsc/17/4396/17439637.jpg


1、+15V电源，可对外提供80mA电流。
2、-15V电源，可对外提供80mA电流。
3、霍尔电流传感器输入端。
4、霍尔电流传感器的地。
1、2、3、4脚用于接霍尔电流传感器 注：该±15V电源用于反馈信号处理，与14、15、16脚的±15V电源是隔离的。
5、6脚用于接直流分流器的75mv电流反馈输入，无正负之分。
7、8两脚用于接0.1A电流互感器，无正负之分，用于交流电流反馈输入。
9脚接交、直流电压反馈输入，与11脚配合可直接输入380V交流或537V直流，无正负之分。
10脚与11脚配合接交、直流15-18V输入，无正负之分，
9、10、11脚用于交、直流电压反馈信号输入。9、11脚用于高压，10、11脚用于低压信号输入。
12脚反馈信号输出端。此端口输出一个0-10V的电压信号，与反馈信号输入为线性对应关系，并且与反馈信号输入是隔离的。可用于电压或电流隔离采样，也可接0-10V电压表或电流表。无论选择闭环控制或开环控制，只要有反馈信号输入该端口就有输出。
13脚是地，是12脚参考地，与15、20、22、24脚相连。
14脚正15V，输出电流≤500mA。
15脚是地。
16脚负15V，输出电流≤80 mA。
14、15、16脚可对外提供±15V电源，以方便用户使用。注：该电源与1、2、4脚组成的±15V电源是电气隔离的。
17脚10V,输出电流≤10 mA，用于电位器电压参考。
18脚电位器给定端。
19脚4-20mA给定端。
20脚地。
21脚缺相输出指示，缺相时此端为低电平，正常时为15V。
22脚地。
23脚禁止端。该端悬空时为＋15V电压，当将该端接地时禁止触发脉冲输出。可用于输出的开关控制。
24脚地。
