供应半桥驱动器MOS管/IR2109
| 价 格： | 面议 | |
| 型号/规格： | IR2109PBF | |
| 品牌/商标： | www.irf.com | |
| 封装形式： | DIP-8 | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 直插式 | |
| 包装方式： | 管装 | |
| 功率特征： | 中功率 |
产品数据及应用资料，可浏览：www.irf.com
G5HVIC产品资料详见：www.irf.com/product-info/hvic/g5hvic.html
而品质及可靠性报告详见：www.ifg.com/product-info/hvic/g5hvictech.htm
有关IR的全球环保、健康及安全政策，敬请浏览：www.irf.com/ehs/
产品规格如下：
半桥驱动器IC：
|
基本型号 |
表面贴装封装 |
双列直插式封装 |
引脚数 |
流入/流出电流 (mA) |
备注 |
|
IRS2103 |
IRS2103SPbF |
IRS2103PbF |
8 |
290/600 |
UVLO VCC |
|
IRS2104 |
IRS2104SPbF |
IRS2104PbF |
8 |
290/600 |
用于停机的输入逻辑 UVLO VCC |
|
IRS2108 |
IRS2108SPbF |
IRS2108PbF |
8 |
290/600 |
UVLO VCC和 VBS |
|
IRS21084 |
IRS21084SPbF |
IRS21084PbF |
14 |
290/600 |
可编程死区时间 UVLO VCC和 VBS |
|
IRS2109 |
IRS2109SPbF |
IRS2109PbF |
8 |
290/600 |
用于停机的输入逻辑 UVLO VCC和 VBS |
|
IRS21094 |
IRS21094SPbF |
IRS21094PbF |
14 |
290/600 |
用于停机的可编程死区时间 UVLO VCC 和VBS |
|
IRS2308 |
IRS2308SPbF |
IRS2308PbF |
8 |
290/600 |
UVLO VCC和 VBS |
|
IRS2111 |
IRS2111SPbF |
IRS2111PbF |
8 |
290/600 |
UVLO VCC和 VBS |
|
IRS2183 |
IRS2183SPbF |
IRS2183PbF |
8 |
1900/2300 |
UVLO VCC和 VBS |
|
IRS21834 |
IRS21834SPbF |
IRS21834PbF |
14 |
1900/2300 |
可编程死区时间 UVLO VCC和 VBS |
|
IRS2184 |
IRS2184SPbF |
IRS2184PbF |
8 |
1900/2300 |
可编程死区时间 UVLO VCC和VBS |
|
IRS21844 |
IRS21844SPbF |
IRS21844PbF |
14 |
1900/2300 |
用于停机的输入逻辑；可编程死区时间 UVLO VCC和 VBS |
独立高端及低端驱动器IC
|
基本型号 |
表面贴装封装 |
双列直插式封装 |
引脚数 |
流入/流出电流(mA) |
备注 |
|
IRS2101 |
IRS2101SPbF |
IRS2101PbF |
8 |
290/600 |
UVLO VCC |
|
IRS2106 |
IRS2106SPbF |
IRS2106PbF |
8 |
290/600 |
UVLO VCC和 VBS |
|
IRS21064 |
IRS21064SPbF |
IRS21064PbF |
14 |
290/600 |
UVLO VCC和 VBS |
|
IRS2181 |
IRS2181SPbF |
IRS2181PbF |
8 |
1900/2300 |
UVLO VCC和 VBS |
|
IRS21814 |
IRS21814SPbF |
IRS21814PbF |
14 |
1900/2300 |
UVLO VCC和 VBS |
|
IRS2110 |
IRS2110SPbF |
IRS2110PbF |
16/14 |
2500/2500 |
用于停机的输入逻辑 UVLO VCC 和 VBS |
|
IRS2113 |
IRS2113SPbF |
IRS2113PbF |
16/14 |
2500/2500 |
用于停机的输入逻辑UVLO VCC和 VBS |
新器件现已供货，全部符合《电子产品有害物质限制指令》（RoHS）。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈树辉
- 电话：0755-82534577/13076512089
- 传真：0755-82534577
- 手机：13686868407
- QQ ：

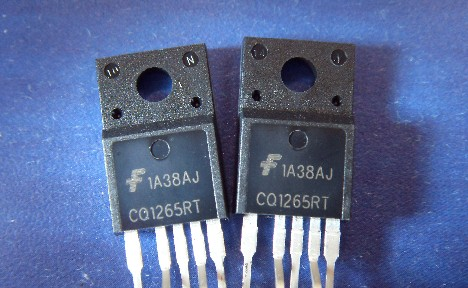

供应电源控制芯片FSCQ1265RT
信息内容：KA5Q1265G和FSCQ1265RT CQ1265RF的内部线路基本相同，引脚功能也一样。只是它们的3脚启动端的启动和工作电压不同。FSCQ1265的启动个工作电压为18V，所以，在3脚接有一个18V的稳压二极管，同时，在开关电源提供的工作电压回路中，接有一个680Ω的限流电阻。而KA5Q的系列，启动和工作电压都要高于20V。因此，用KA5Q系列代换FSCQ系列时，只需把3脚的稳压二极管去掉，短路为3脚提供电源回路中的680Ω限流电阻就可以了。在了解他们的特性后，我用KA5Q1265G代换康佳电视上的FSCQ1265RT时，去掉18V的稳压管，短接了限流电阻，代换取得了成功。 另外，KA5Q1265RF体积比KA5Q1265G大。同系列的还有1565和0765，只是1565比1265功率大，0765比1265功率小。 对于维修人员，不用备用FSCQ1265RT CQ1265RF，只需备用KA5Q1265G（小个的）和KA5Q1265RF（大个的）即可，当然，也可以备用功率更大的（1565），因为功率大的可以代换功率小的。

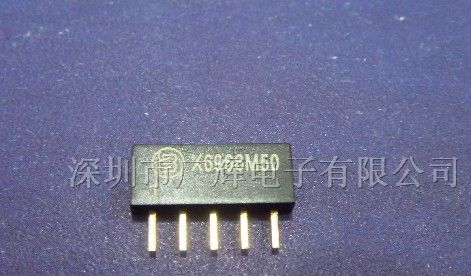

供应声表面带通滤波器X6966M50
信息内容：供应声表面带通滤波器X6966M50
