JZQ系列高压球阀

价格：

28.00

详细介绍
企业详情

类型:控制阀材质:锻钢型号:JZQ-H10B 品牌:威泰适用范围:液压系统产品别名:球型截止阀公称压力:H/20，F/31.5（MPa）公称通径:10（mm）压力环境:高压

JZQ系列高压球阀

dzsc/17/4359/17435923.jpg

·JZQ系列高压球阀

1.型号说明
dzsc/17/4359/17435923.jpg
①名称代号：球阀截止阀
②压力等级：H-31.5MPaF-20MPa
③公称通径：6-65mm
④连接形式：L-外螺纹连接式G-内螺纹连接式F-法兰连接式B-板式连接式
2.技术参数
公称压力：20～31.5MPa
适用介质：矿物油、水－乙二醇和乳化液
介质温度：-20℃～+65℃

3.外形尺寸

dzsc/17/4359/17435923.jpg

型号（Model）	DN （mm）	基本尺寸（mm）											重量（Kg）
型号（Model）	DN （mm）	L1	L2	L3	L4	H1	H2	H3	W	D1	D2	DM	重量（Kg）
JZQ-H6L	6	100	80	12	1.28	33	13.5	65	26	6	11	M16×1.5	0.5
JZQ-H10L	10	130	80	12	1.97	39	17.5	73	34	10	16	M22×1.5	0.7
JZQ-H15L	15	130	91	14	1.97	47	19	81	38	15	25	M30×1.5	0.9
JZQ-H20L	20	170	108	16.5	1.97	57	24.5	101	49	20	30	M36×2	1.3
JZQ-H25L	25	170	126	20	1.97	67	29.5	112	58	24	35	M42×2	1.9
JZQ-H32L	32	210	144	22	1.97	80	36	125	72	30	40	M52×2	3.5
JZQ-H40L	40	210	160	24	1.97	92	44	137	85	38	50	M60×2	5.8

dzsc/17/4359/17435923.jpg

型号（Model）	DN （mm）	基本尺寸（mm）									重量（Kg）
型号（Model）	DN （mm）	L1	L2	L3	H1	H2	H3	W	D1	DM	重量（Kg）
JZQ-H6G	6	100	80	12	33	13.5	65	26	6	M14×1.5	1.6
JZQ-H10G	10	130	80	14	39	17.5	73	34	10	M18×1.5	0.7
JZQ-H15G	15	130	91	16	47	19	81	38	15	M27×2	1.0
JZQ-H20G	20	170	98	16	57	24.5	101	49	20	M33×2	1.4
JZQ-H25G	25	170	114	20	67	29.5	112	58	24	M42×2	2.1
JZQ-H32G	32	210	128	22	80	36	125	72	30	M48×2	3.7
JZQ-H40G	40	210	135	24	92	44	137	85	38	M48×2	6.0

dzsc/17/4359/17435923.jpg

型号（Model）	DN	L1	L2	L3	H	□H1	□S	4-M	D	重量（Kg）
JZQ-H10F	10	130	124	20	77.5	48	28.3	M8	10	1.1
JZQ-H15F	15	130	141	20	86.5	53	35.4	M8	15	1.6
JZQ-H20F	20	170	149	20	108	65	43.8	M10	20	2.7
JZQ-H25F	25	170	160	25	118	77	51.6	M12	24	4.5
JZQ-H32F	32	210	180	25	131	88	60.1	M14	30	8.1
JZQ-H40F	40	210	202	30	143	100	69.3	M16	38	10.3
JZQ-H50F	50	250	241	36	170	125	86	M18	48	18.8
JZQ-H65F	65	290	280	45	190	148	105	M22	60	32

型号（Model）	DN （mm）	基本尺寸（mm）															重量（Kg）
型号（Model）	DN （mm）	L1	L2	L3	L4	L5	L6	L7	H1	H2	H3	W1	W2	M	2-D1	2-D	重量（Kg）
JZQ-H6B	6	100	25	-	-	35	14.5	59	38	10	70	42	27	4-M6	6	11	1.0
JZQ-H10B	10	130	44	8.5	-	55	8.5	72	42	13	75	58	40	4-M8	10	16	1.5
JZQ-H15B	16	130	58	16.5	41.5	83	8.5	100	50	13	83	62	45	6-M8	15	25	2.6
JZQ-H20B	20	170	69	18	48.5	97	11	119	60	16	104	72	51	6-M10	20	30	4.3
JZQ-H25B	25	170	81	20	57.5	115	10	135	66	16	114	80	60	6-M10	24	35	6.2
JZQ-H32B	32	210	96	23	68	136	17	165	80	19	125	100	78	6-M12	30	40	10.8
JZQ-H40B	40	210	112	-	56	112	49.5	190	95	25	141	130	95	6-M16	38	50	19.4
JZQ-H50B	50	250	136	-	68	136	56	230	110	31	160	150	112	6-M20	48	60	31.3

上海威泰液压气动有限公司

公司信息未核实

所属城市：上海上海市
[联系时请说明来自维库仪器仪表网]
联系人： 徐锡平
电话：021-63183908
传真：021-63183908
手机：
QQ ：

公司相关产品

WT223系列二位二通膜片式电磁阀

信息内容：

品牌:威泰材质:黄铜型号:WT2231015 类型(通道位置):二通式连接形式:螺纹公称通径:13（mm）压力环境:0.03-1.0223系列二位二通膜片式电磁阀 G1/4-G2 0-1.6Mpa ○ 零压启动○ 创新：能在90℃以下使用○ 适用于：气、水、油品、弱酸、弱碱○ 噪声低：无水锤冲击、颤抖声○ 工作平稳、流量大○ 可靠性高、寿命长○ 线圈型号：11042 热固性塑料全包覆插座符合ISO标准可互换 IP65保护制式○ 更换先导头及线圈可作防爆阀用○ 订货时请注明电源、电压dzsc/17/5004/17500477.jpg 外型尺寸dzsc/17/5004/17500477.jpgdzsc/17/5004/17500477.jpg 型号GCDEFLJABIINK2231008G1/437.5382012502671853223.551 2231010G3/82231015G1/252.52414583178942231020AG3/468223102067.635168041961172231025AG12231025814518901001212231032G11/4226620132581121452231040G11/28022160701251662231050G2主要技术参数型号公称通径(mm)接管①螺纹(G)工作压力(Mpa)环境温度(℃)介质温度(℃)Kv值②(m3/h)功率消耗切换频率(Hz)电源电压③AC(VA)DC(W)223100810G1/40~1-20～+550～903.6148≥1AC(V)50HZ24.36.110.220.DC(V)24.122231010G3/8223101513G1/2223102020G3/40.03~111≥0.522310...

详细内容>>

PU220系列二位二通电磁阀

信息内容：

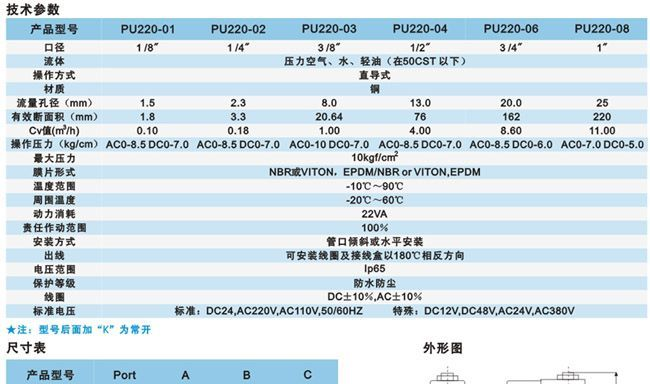

品牌:威泰材质:黄铜型号:PU220-04 类型(通道位置):二通式连接形式:螺纹公称通径:13（mm）适用介质:空气流动方向:单向零部件及配件:线圈用途:截止形态:柱塞式压力环境:常压工作温度:常温标准:国标PU220系列二位二通电磁阀 dzsc/17/9160/17916098.jpg
