供应TBC-XA系列霍尔电流传感器
| 价 格： | 1950.00 |
品牌:TK 型号:TBC10XA、20XA、30XA、50XA 种类:霍尔 材料:金属 材料物理性质:磁性材料 材料晶体结构:多晶 制作工艺:集成 输出信号:模拟型 线性度:≤1（%F.S.）
TBC-XA系列电流传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电流.
电参数 |
TBC10XA | TBC20XA | TBC30XA | TBC50XA | |||
额定输入电流 | 10 | 20 | 30 | 50 | A | |
测量电流范围 | 20 | 40 | 60 | 100 | A | |
匝 数 | 1000±1 | 1000±1 | 1500±1 | 2500±2 | T | |
次级内阻 | 60 | 60 | 100 | 150 | Ω | |
额定输出电流 | 10±0.5% | 20±0.5% | 20±0.5% | 20±0.5% | mA | |
电源电压 | ±15±5% | V | ||||
失调电流 | ±0.15 | mA | ||||
失调电流漂移 | -40～+ 85℃ | ≤±0.6 | mA | |||
线性度 | ≤0.1 | %FS | ||||
总精度 | ±0.5 | % | ||||
di/dt跟随精度 | ＞50 | A/µS | ||||
响应时间 | ＜1 | uS | ||||
带宽 | DC～150 | KHZ | ||||
绝缘电压 | 2.5 | KV | ||||
工作温度 | -40～+85 | ℃ | ||||
储存温度 | -40～+125 | ℃ | ||||
结构参数 |
dzsc/17/4319/17431997.jpg
接线图 |
项目 | 匝数 | 初级额定电流 | 额定输出电压 | 初级电阻 | 初级电感 | 连接点 |
单相 | 1 | ±10(±20，±30，±50) | 10±0.5%(20±0.5%) | 0.05 | 0.025 | dzsc/17/4319/17431997.jpg |
2 | ±5(±10，±15，±25) | 10±0.5%(20±0.5%) | 0.20 | 0.1 | dzsc/17/4319/17431997.jpg | |
4 | ±2.5(±5，±7.5，±12.5) | 10±0.5%(20±0.5%) | 1.00 | 0.4 | dzsc/17/4319/17431997.jpg | |
三相 | 1 | ±10(±20，±30) | 10±0.5%(20±0.5%) | 0.05 | 0.025 | dzsc/17/4319/17431997.jpg |
- 所属城市：湖南 长沙
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张小玮
- 电话：0731-82497881
- 传真：0731-82497881
- 手机：
- QQ ：
供应STE58B12半空轴型增量编码器
信息内容：品牌:STE 型号:STE58B12型编码器 种类:速度 材料:金属 材料物理性质:导体 材料晶体结构:多晶 制作工艺:集成 输出信号:模拟型 防护等级:IP65 线性度:0.01（%F.S.） 分辨率:5μ·不锈钢片式联轴节安装方便，减振能力强。·采用差分驱动器输出，抗干扰能力强，可长距离传输。·欧式设计，适用于多种进口设备。技术参数：电源电压DC5～30V工作温度-10℃～70℃每转线数8～5400P轴负荷（N）径向100/轴向50输出方式差分驱动/电压响应频率150KHZ输出信号ABZ/ A'B'Z'机械转速5000转/分 配线表：颜色红白蓝绿黄灰棕黑屏蔽定义DC0VABZ-A-B-Z-屏蔽 外形尺寸：dzsc/17/4414/17441487.jpg产品可提供中性包装质保18个月
供应高性价比STE44K12空心轴增量编码器

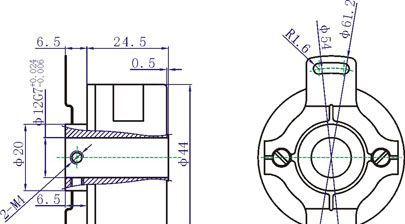

信息内容：品牌:STE 型号:STE44K12 种类:位移 材料:金属 材料物理性质:导体 材料晶体结构:多晶 制作工艺:集成 输出信号:模拟型 防护等级:IP45 线性度:0.02（%F.S.） 分辨率:2μ· 采用不锈钢片式联轴节与设备直接安装，使用方便。· 外罩、主架、引线全部屏蔽制作，高抗干扰性 。· 信号传输稳定可靠，抗干扰能力强。技术参数：电源电压DC5V工作温度－10℃—70℃每转线数360P轴负荷（N）径向60/轴向40输出方式推挽输出响应频率100KHz输出信号ABZ机械转速8000转∕分 配线表：颜色红白蓝绿黄屏蔽定义DC0VABZ空 外形尺寸：dzsc/17/4414/17441494.jpg产品可提供中性包装质保18个月
