3172X 高灵敏度霍尔开关电路
| 价 格： | 11000.00 |
品牌:OH 型号:3172X 批号:09+ 封装:TO-92 营销方式:厂家直销 产品性质:热销 处理信号:数字信号 制作工艺:半导体集成 导电类型:双极型 集成程度:大规模
3172X霍尔开关电路最适于响应变化斜率陡峭的磁场并在磁通密度较弱的场合使用，它由反向电压保护器、电压调整器，霍尔电压发生器、信号放大器，史密特触发器和集电及开路的输出级组成。
磁特性 VCC=4.5~24V
参 数 | 符号 | 测试条件 | 量 值 | 单位 | ||
最小 | 典型 | |||||
工作点 | BOP | -20℃<TA<+90℃ | - | - | 7 | mT |
释放点 | BRP | -20℃<TA<+90℃ | -7 | - | - | mT |
回 差 | BH | -20℃<TA<+90℃ | 4 | - | - | mT |
注:磁场S极面队标准面时, B为“正”。
特征曲线
dzsc/17/4311/17431175.jpg
dzsc/17/4311/17431175.jpg
dzsc/17/4311/17431175.jpg
产品特点
.电源电压范围宽
.可用市售的小磁钢来驱动
.无可动部件、可靠性高
.尺寸小
.抗环境应力
.可直接同双极和MOS逻辑电路接口
极限参数
典型应用
.高灵敏的无触点开关
.直流无刷电机
.直流无刷风机
dzsc/17/4311/17431175.jpg
参 数 | 符号 | 量值 | 单位 | |
最小 | ||||
电源电压 | VCC | 4.5 | 24 | V |
磁感应强度 | B |
|
| mT |
输出反向击穿电压 | Vce | 30 |
| V |
输出低电平电流 | IOL |
| 25 | mA |
工作环境温度 | TA | -40 | 85 | ℃ |
贮存温度 | TS | -65 | 150 | ℃ |
HALL SENSORS |
电特性 TA=25℃
参 数 | 符号 | 测试条件 | 量值 | 单位 | ||
最小 | 典型 | |||||
电源电压 | VCC | Vcc=4.5V～24V | 4.5 | - | 24 | V |
输出低电平电压 | VOUT | Vcc=4.5V RL=960Ω B≥BOP | - | 200 | 400 | mV |
输出高电平电压 | IOFF | Vo=Vccmax B≤BRP | - | 1 | 10 | μA |
电源电流 | ICC | Vcc=Vccmax 输出端开路 | - | 6 | 9 | mA |
输出上升时间 | tr | Vcc=12V RL=820Ω CL=20pF | - | 1 | 2 | μS |
输出下降时间 | tf | Vcc=12V RL=820Ω CL=20pF | - | 1 | 2 | μS |
- 所属城市：江苏 苏州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 司马剑
- 电话：512-68700225
- 传真：512-68700225
- 手机：
- QQ ：
现货供应单极贴片霍尔开关AH543
信息内容：品牌:AH 型号:543 批号:0910 封装:SOT23 营销方式:厂家直销 产品性质:热销 处理信号:模拟信号 制作工艺:半导体集成 导电类型:单极型 集成程度:超大规模 规格尺寸:3*5*1.6（mm） 工作温度:-40~125（℃）AH543是由电压调整器，霍尔电压发生器，差分放大器，史密特触发器和集电极开路的输出级组成的磁敏传感电路，其输入为磁感应强度，输出是一个数字电压讯号。它是一种单磁极工作的磁敏电路，适合于矩形或者柱形磁体下工作。它的工作温度范围为-40~150℃，可应用于汽车工业和军事工程中。它们的封装形式SOT-89。 产品特点 . 电源电压范围宽 . 开关速度快,无瞬间抖动。 . 工作频率宽（DC~100KHz） . 寿命长、体积小、安装方便 . 能直接和晶体管及TTL、MOS等逻辑电路接口 典型应用 . 无触点开关 . 位置控制 . 转速检测 . 隔离检测 . 直流无刷电机 . 电流传感器 . 汽车点火器 . 安全报警装置 可完全替代国外同类进口产品
供应霍尔元件1881,锁存型霍尔开关电路

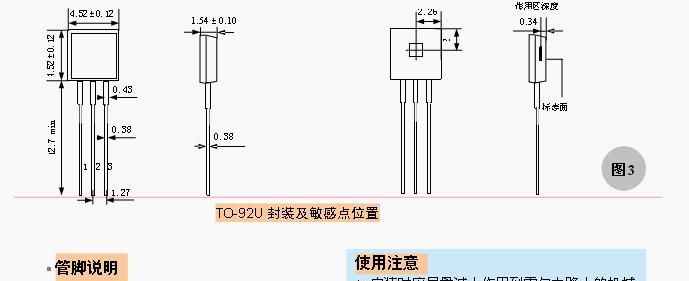

信息内容：品牌:OH 型号:1881 种类:霍尔 材料:聚合物 材料物理性质:半导体 材料晶体结构:多晶 制作工艺:集成 输出信号:开关型 防护等级:A 灵敏度:A1881霍尔锁定集成电路由反向电压保护器，电压调整器，霍尔电压发生器，差分放大器，史密特触发器和输出级组成，能将变化的磁场讯号转换成数字电压输出。 dzsc/17/5001/17500153.jpgdzsc/17/5001/17500153.jpg 极 限 参 数 参数符号量 值 单位最小电源电压VCC4.524V输出电流Io-25mA工作环境温度TA-55150℃ 电、磁特性 TA=25℃ 参 数测 试 条 件符 号量 值单位最小典型电源电压-VCC4.5-24V电源电流VCC= 24VICC-48mA输出漏电流VO= 24VIOH-010μA输出低电平电压VCC = 4.5 V~24V，IO=25mA，B≥BOPVOL-0.20.4V工作点磁感应强度VCC = 4.5 V~24V ，IO=25mABOP147mT释放点磁感应强度VCC = 4.5 V~24V ，IO=25mABRP-7-4-1mT回 差VCC = 4.5 V~24V，IO=25mABH48-mT输出上升时间VCC= 12V， RL=800Ω，CL=20pFtr-1.02.0μS输出下降时间tf-1.02.0μS注：磁场S极面对标志面时，B为“正” 1mT=10Gs 封 装 外 形 (单位：mm) dzsc/17/5001/...
