JGL-10系列集成电路定时限过电流继电器

价格：

1526.00

详细介绍
企业详情

品牌:全部型号:JGL-10系列集成电路定时限过电流继电器

过流继电器 >> JGL-10系列集成电路定时限过电流继电器



JGL-10系列静态反时限过流继电器使用说明书一、概述

JGL系列静态反时限过流继电器(以下简称继电器)，该继电器应用于电机变压器等设备以及输配dzsc/17/4297/17429733.jpg电系统的继电保护回路中，尤其适用于无直流设备的厂站，当主设备或输配电系统出现过负荷和短路故障时，该继电器能按预定的时限可靠动作，切除故障部分，同时满足了电力部压缩时间级差反措要求，该继电器具有以下特点： 1、无需直流辅助电源； 2、完全采用拨盘开关进行整定，方便直观； 3、具有很强的抗干扰能力； 4、不存在原电磁型过流继电器的机械部分发卡现象； 5、JGL系列可方便替代GL-1l，GL-12，GL-15电磁过流继电器，还可以替代过去DL-10，DL-20，DL-30系列电流继电器。

二、主要技术参数

1、过电流整定范围：2-20A，级差为0.1A。
2、速断电流倍数：2-12倍
3、延时时间整定范围：0.l-999.9S，差为0.lS
4、速断延时时间整定范围：0.1-0.9S，级差为0.1S
5、触点容量：AC250V，可长期接通5A，闭合触点可分断电流AC≤2A
6、功耗：当电流为额定值时，继电器功率消耗不大于5W

三、反时限延时特性表及曲线计算公式

1、反时限延时特性表(S)

0.357

0.216

0.143

0.102

0.081

0.066

0.051

0.047

0.044

0.042

0.037

4.52

2.85

.64

1.10

0.866

0.583

0.503

0.454

0.410

0.367

0.330

10.03

6.23

3.52

2.35

1.80

1.23

1.07

0.971

0.863

0.760

0.682

15.3

9.53

5.40

3.63

2.74

1.89

1.63

1.48

1.33

1.15

1.05

20.7

12.8

7.35

4.89

3.70

2.56

2.19

2.00

1.82

1.55

1.40

26.4

16.3

9.27

6.22

4.65

3.22

2.79

2.53

2.29

1.94

1.78

31.7

19.7

11.2

7.58

5.75

3.89

3.43

3.04

2.68

2.41

2.21

36.9

23.2

13.0

8.85

6.52

4.55

4.00

3.53

3.09

2.85

2.58

42.2

26.4

15.0

10.2

7.69

5.21

4.60

4.07

3.51

3.28

2.95

47.7

29.6

16.9

11.4

8.65

5.92

5.21

4.57

3.99

3.70

3.38

52.2

33.2

18.9

12.5

9.51

6.65

5.76

5.08

4.46

4.14

3.69

63.7

40.0

22.8

15.2

11.4

8.04

6.92

6.07

5.38

4.86

4.45

74.9

46.9

26.7

17.8

13.1

9.41

8.05

7.18

6.29

5.48

5.20

85.7

53.6

30.5

20.5

15.1

10.7

9.22

8.23

7.25

6.62

6.05

96.6

60.6

34.1

23.3

17.3

12.1

10.4

9.31

8.20

7.45

6.79

100

105.3

66.8

38.2

26.1

19.5

13.4

11.7

10.3

9.11

8.30

7.54

拔码t/I/IS

1.5

2、曲线计算公式：T＝K·Ts[(I+Is/1001)Is/I]/cos arcsin(Is/I)
T: 动作时间；Ts:拔码设定值；Is：整定电流值；I：输入电流值；
K：电路系数0.908

四.端子接线及整定方法

1.端子接线图（正视图）dzsc/17/4297/17429733.jpg
2.整定方法
继电器面板上共设有四组数码开关，分别整定过电流动作值，电流速断倍数，过电流动作时间值及电流速断延时时间值。例如：过电流整定值为7.5A，速断数码开关置于“3”，则速断整定值为22.5A，过电流动作时间值为999.9S，级差0.1S。
外形及开孔尺寸

五.外形及开孔尺寸，本继电器采用凸出式固定接线壳体，外形尺寸、安装开孔图。

dzsc/17/4297/17429733.jpg

黄献丽

公司信息未核实

所属城市：浙江温州
[联系时请说明来自维库仪器仪表网]
联系人： 黄献丽
电话：577-62519848
传真：577-62519848
手机：
QQ ：

公司相关产品

HL-10.20.30系列静态电流继电器

信息内容：

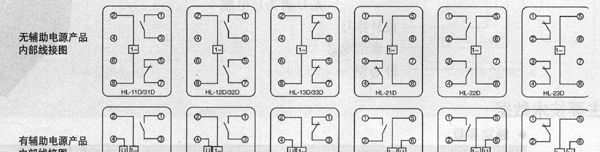

品牌:全部型号:HL-10.20.30系列静态电流继电器额定电流:不超过5A 额定电压:交直流两用220V、110V、48V dzsc/17/6154/17615479.jpg 电流继电器 >> HL-10.20.30系列静态电流继电器 HL-10.20.30系列静态电流继电器1.概述HL系列集成电路电流继电器用于电机、变压器和输电线的过负荷短路保护装置中作为启动元件。本产品为集成电路静态型继电器，精度高、功耗小、动作时间短、返回系数高、整定直观方便、它克服了原来电磁型继电器触点易抖动、工作噪音大、动作返回系数难调及运输后动作值易变等缺点。产品分为三个系列：HL-10、HL-20、HL-30，可分别代替DL-10、20、30，JL-10、20、30dzsc/17/6154/17615479.jpg2.型号dzsc/17/6154/17615479.jpg3.主要技术参数辅助电源：交直流两用220V、110V、48V整定范围：2-99．9A整定误差：在基准条件下，整定企值误差不超过±2．5％；一致性不大于整定的1．5％。返回系数：在基准条件下，任一整定点的返回动作值不小于0．9。功率消耗：交流回路功耗小于2VA，直流回路功耗小于5W。触点容量：在电压不超过250V,电流不超过5A，时间常数为5±0．75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上...
