供应LED背光驱动IC/芯片NU501
| 价 格： | 1526.00 |
品牌:数能 型号:NU501 批号:09+ 封装:SOT23-3/SOT23-5 营销方式:现货
供应LED背光驱动IC/芯片
晶片特性NU501
l 15mA~40mA 單 / 雙 / 三 通道定電流驅動器
l 固定電流設計，不需要外加電阻設定電流
l 寬廣電源設計 , 不需另外提供電源
l 3 支 ( 單通道 ) /5 支 ( 雙通道 ) /8 支 ( 三通道 ) 封裝腳位
l 電源電壓範圍 1.6V ~ 12V
l 輸出承受電壓範圍 0.4V ~ 17V
l VDD 腳可做 PWM 調光
l 電位爬升時間 / 電位下降時間 2uS/2uS
l 工作溫度 -40 ℃ ~ 120 ℃
l 高電壓應用時晶片可串接使用*
( 單通道型態可串接 )
l 通道與通道間輸出電流差異低於 ± 5%
l 負載調變率 1%/V
l 無鉛環保封裝
*已有專利
產品說明
NU501 系列是一簡單的定電流元件 , 非常容易使用在各種 LED 照明產品 . 其具有絕佳的負載與電源調變 率和極小輸出電流誤差 , NU501 系列能使 LED 的電流非常穩定 , 甚至在大面積的光源上 , 電源及負載波動範圍大時都能讓 LED 亮度均勻一致 , 並增長 LED 使用壽命。
除了支援寬廣電源範圍外 , NU501 的 VDD腳可以充當輸出致能 (OE) 功能使用 , 可配合數位 PWM 控制線路 , 達到更精準的灰階電流調整應用。
當 VDDand Vp腳短接在一起時 , NU501 極小工作電壓的特性能當做一個二極管 current regulative diode (CRD) 來使用 . 這個功能使 NU501 在應用上非常容易 . 就像一顆二極管一樣 , 當這二極管應用在一串 LED 時 , 即能使電流恆定。
在高壓電源和低 LED 負載電壓的應用場合 , 多個 NU501 能夠串接使用來分攤多餘的電壓 . 這獨特過高電壓的分攤技術 , 非常適合在更寬廣電源電壓範圍的應用 , 而此特性是其他廠家的晶片所沒有的。產品應用
l 一般 LED 照明
l LCD 背光
l LED 手電筒
l RGB 裝飾燈
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 古梅花
- 电话：0755-86091963
- 传真：0755-86091963
- 手机：
- QQ ：
批发供应LED日光灯驱动

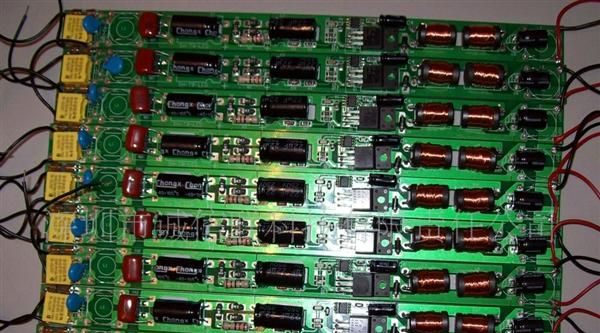

信息内容：dzsc/19/2897/19289787.jpg批发供应LED日光灯驱动电源-采用SMD802方案 产品简介：本公司可根据客户要求提供各种相应的LED节能灯、驱动模块。SMD802直接替代HV9910，也是全球可以直接替换的IC芯瑞科技不断开发并向客户提供具有竞争力的最的IC芯片以支持客户面对挑战。客户分布于各个领域，如光电应用，照明，背光技术（backlight），高压，AC／DC转换，背光技术衍生应用以及其他电源管理等。为亚洲数不多可以高压制成的公司之一。LED日光灯驱动IC---SMD802SMD802一款高效的PWM LED恒流驱动应用设计使用IC，输入电压可以市电直接整流滤波供电，450V DC；高达300KHz的可编程设定频率驱动外部高压MOSFET；外部取样电阻设置负载电流从10mA到1A；它也可以提供低频灰度PWM调光功能，建议设计200Hz-1KHz。SMD802是一个低成本的可降压、升压、升降压的控制芯片，特别适合设计驱动多串LED或LED阵列。该芯片既适用于全球通用的AC交流输入，也适用于8-450V的直流输入。交流输入时，为提高功率因素，可以引用目前节能灯线路，在输入功率小于25W，可很容易的在线路中加入无源功率因素校正电路得以实现。SMD802可驱动上百个高亮度的LED串联或数串高亮度的LED，这些LED能被设计成一串或...
