供应 TS500 系列手持式光功率计

价 格： 面议

品牌:TS 型号:TS500 电源电压:9V 电池（V） 尺寸:172×82×33（mm） 用途:TS500 系列手持式光功率计是为安装、运营和维护光纤网络专门设计的一种精准、耐用、的便携式仪表。具有灵活的外形、可选择开关的背光显示和自动关机功能、超宽的光功
TS500 系列手持式光功率计产品特性用户自校准功能采用通用的9V电池，长达240小时的连续工作时间线性（mW）和非线性指标（dBm）同时显示独到的FC/SC/ST通用接口，无需复杂转换可选的自动关机功能可选开/关的背光显示 技术指标

仪表型号TS500ATS500C
波长范围800～1700
探头类型InGaAs
功率测量范围-70～+3-50～+26
不确定度±5%
标准波长（nm）850、980、1300、1310、1490、1550
显示分辨率线性显示：0.1%对数显示：0.01dBm
工作温度(℃)-10～+60
存储温度(℃)-25～+70
自动关机时间(min)10
电池持续工作时间(h)240
外形尺寸(mm)172×82×33
电源9V电池
重量(g)310
注意：1． 波长范围：规定一个标准的工作波长λ范围从λmin至λmax，在此波长范围内设计的光功率计能在规定的指标下工作。2． 功率测量范围：能按规定的指标测量光功率的范围。3． 不确定度：对某一确定的光功率的测试结果与标准光功率测试结果之间的误差。 功能说明面板简图 略 1、 LCD显示屏 LCD显示所测得的光功率值，以dB,dBm,mW,uW,nW的形式显示；设定的波长850nm、980 nm、1300 nm、1310 nm、1490 nm、1550 nm等。2、 ON/OFF键 按ON/OFF键至液晶有显示，即可启动JUXI-200N，同时在开机状态下，按下该键，即可关机（须在开机1秒钟后）3、 dB键 在设定波长下，进行光功率计的相对测量。4、 ZERO键 按动该键，进行光功率计的自调零。5、 λ键 λ波长选择键，按压该键，可以选择不同的波长，有850nm、980 nm、1300 nm、1310 nm、1490 nm、1550 nm六种波长供选择，该值也将在LCD上显示。6、 LIGHT键 按动该键可以选择打开和关闭液晶的背光。 操作指南开机/关机1． 按住表面板上的ON/OFF键，LCD显示，开机完毕。2． 按下仪表面板上的ON/OFF键，LCD无显示，光功率计关闭。 光功率测量1． 打开光功率计。2． 设定测量波长，通过λ键选择测量波长，缺省设置为1310nm。3． 接入被测光，屏幕显示为当前测量值，包括功率的线性和非线性值。 相对光功率测量1． 设定测量波长。2． 在光功率测量模式下，接入测量光，测得当前功率值。3． 按动db键，当前光功率值成为当前参考值（以dBm为单位）4． 接入另一测量光，显示当前测量光的光功率值和相对光功率值。 特殊功能TS500有三种工作模式，工厂模式、用户模式、工作模式，平时总是进入工作模式。工厂模式由工厂进行测量、校正用户修改模式同时按下λ+Light键，则进入用户模式。如果再按下λ+Light键。则退出用户模式，进入工作模式 组合键设置表
功能按键
增加0.05Light
减少0.05dB
保存Zero
切换波长λ
恢复工厂设置λ+ Zero
备注：如果用户自己校准出现偏差或者操作失误，可以在“用户修改”模式下同时按“λ”和“Zero”键使功率计恢复到出厂状态。 10分钟自动关机功能按LIGHT+dB，打开/关闭自动关机功能。当打开关机功能时，屏幕右上显示关机标志，10分钟没有按键按下，则自动关机。LED背光开/关功能在工作模式下，按LIGHT，打开/关闭背光。当打开背光时，屏幕右上会显示一个小太阳的标志，表示背光在打开状态。 标准配置
仪表型号配置描述
TS500光功率计TS500光功率计主机用户手册9V电池一节产品保修卡清洁棉签干燥剂牛津软包
维护与保养1． 经常保持传感器端面清洁，做到无脂、无污染，不使用不清洁、非标准适配器接头，不要插入抛光面差的端面，否则会损坏传感器端面，使整个系统的表现大打折扣。2． 尽可能坚持用一种适配器。3． 一旦光功率计不用时，立即盖上防尘帽，保护端面清洁，防止长期暴露在空气中附着的灰尘而产生的测量误差。4． 小心插拔光适配器接头，避免端口造成刮痕。5． 定期性地清洁传感器表面。清洁传感器表面时，请使用专用清洁棉签沿圆周方向轻轻擦拭。6． 若长期不用请取出电池，防止电池受潮而影响它的测量。常见故障
故障表现可能原因解决办法
LCD显示微弱电源不足更换电池
开机无显示电源不足/其他重新开机/更换电池
LCD显示数据保持不变或变化微弱光适配器接头故障或污浊/显示被锁定检测光适配器接头连接是否正确；清洁传感器端面
质量保证我们不赞成用户自行修理TS500。1． 仪表保修期自发货之日起十八个月内。我公司将对其所有产品的物料及工艺承诺，保修期为发货之日起十八个月内有效。当购买的产品在此期间被发现有质量问题，我公司将会做出相应的修理或更换。但在任何情况下，我公司的责任不会超过该产品的购买价。2． 如果仪表在使用过程中出现问题，根据常见故障提示的解决方案仍无法解决，用户不得擅自打开机壳，请与我公司市场营销部或各地代理商联系。3． 对于因生产缺陷造成的质量故障，我公司负责免费维修或更换产品。此保证仅适用于正常使用仪表，而且无损坏或使用不当的条件下。TS500的保修并不包括由以下原因引起的问题/故障：1） 对仪表进行无授权修理或修改2） 非恰当使用、疏忽使用或意外等 随同我产品均有一张我公司的保修卡（warranty registration card）。请您填写后连同发票复印件一同寄回我公司，以便日后我们需要对您的仪表进行维护、技术革新、校准等情况时，有根源记录。附录光纤损耗测量 步设定基准（参考）值打开TS500光功率计，通过λ键来选择正确的工作波长。打开光源（发射源），选择正确的波长并使其稳定（本过程大约需要1-2分钟）。选择一根用来连接光源的光纤跳线，我们称之为发射源跳线，清洁发射跳线的连接器。注意：发射源跳线所使用的光纤必须与被测光纤链路所使用的光纤相同。用发射源跳线将光源（发射源）与TS500光功率计相连。用TS500得到此时的光功率值。注意：此时测得的功率值应该与光源（发射源）本身的设定值相近，如果有较大偏差，请注意仔细清洁各个连接端面或者及时更换发射源跳线。按TS500光功率计的dB键，此时TS500的dB的读数为0.00，并同时将所测的光功率值设置成为基准（参考）值。注意：TS500归零后，小数点后的位数会有轻微变化，这是正常现象。 第二步光纤链路损耗测量保持发射源跳线与光源（发射源）的连接。把光源（发射源）与TS500分别和需要的光纤链路进行连接。注意：清洁所有的连接端面，包括所需的光纤适配器。此时TS500显示的读数就是被测光纤链路的损耗，单位为dB（同时以dBm方式显示当前的光功率值）。

成都天时和仪器有限公司
公司信息未核实
  • 所属城市：四川 成都
  • [联系时请说明来自维库仪器仪表网]
  • 联系人： 刘晓东
  • 电话：028-68276927
  • 传真：028-68276927
  • 手机：
  • QQ ：
公司相关产品

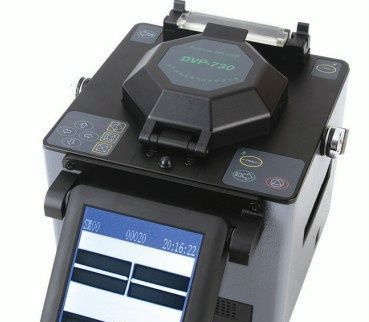

供应DVP-730单芯光纤熔接机
