DY-4型负序电压继电器（欣继电气）
| 价 格： | 600.00 |
应用范围:电压 品牌:欣继电气 型号:DY-4型负序电压继电器 产品系列:DY-4型负序电压继电器 触点形式:常规 额定电压:DC220（V） 电流性质:直流 外形:大型 功率负载:大功率 防护特征:敞开式 直流电阻:1000（Ω） 吸合电流:5（A） 释放电流:5（A） 线圈功率:5（W） 额定工作频率:50（Hz）
dzsc/17/4184/17418415.jpg
1用途
DY－4型负序电压继电器(以下简称继电器)用于发电机和变压器的继电保护线路中，作为电压闭锁元件，它反应不对称故障时线路电压的负序分量。
2结构与工作原理
dzsc/17/4184/17418415.jpg图1原理接线图
继电器采用JK－22K、H、Q型壳体。其外形尺寸、背后端子及安装开孔图见附录3。原理接线图见图1。
继电器由负序电压滤过器和一个作为执行元件的电磁机构组成，执行元件的线圈绕组接到滤过器的输出回路中。
负序电压滤过器由两组电阻器和两个电容器C1和C2组成，RA=R1+R2，RC=R3+R4，其中R2和R4为可调电阻；XA=1/（2πfC1）,Xc=1/ (2πfC2)，当电阻值RA=dzsc/17/4184/17418415.jpgXC1，RC=XC2/dzsc/17/4184/17418415.jpg时，在滤过器输入端上加正序电压，滤过器没有输出（只有很小的不平衡电压）。而在滤过器输入端上加负序电压时则空载时的输出电压为1.5UL2（UL2为负序线电压）。由于加的是线电压，因此不存在零序电压分量。
改变执行元件的指针位置即可进行动作值的整定。
3技术要求
1.额定值
额定电压100V、173V，50Hz。
2.负序动作线电压整定范围
额定电压100V时 6V～12V。
额定电压173V时 10.4V～20.8V。
3.返回系数
不小于0.8。
4． 触点容量
在直流有感（τ= 5ms±0.75ms）回路，U≤250V，I≤2A，为50W。
5.可靠系数
k = U2/ U1≥ 2
式中：
k—可靠系数
U2—在最小整定值时，通入三相负序电压使继电器动作，然后使继电器刚刚返回时，测定的滤过器m、n端输出电压。
U1—通过三相正序电压1.1倍额定电压时测定的滤过器m、n端不平衡电压。
6.负载能力
继电器允许长期加1.1倍对称的正序额定电压。
7.功率消耗
继电器在额定电压下消耗的总功率不大于20VA。
8.介质强度
继电器导电部分对非带电金属部分及外壳之间，以及电气上无联系的导电部分之间，应能耐受50Hz、2kV电压历时1min的试验，无绝缘击穿、闪络现象。
9．机械寿命为1×104次。
10.重量约为3kg。
4调试方法
1.滤过器的调试
负序电压滤过器在继电器出厂时已调整好，一般不需要调整。如发现滤过器不平衡（如加对称的正序电压时输出端有较大的不平衡电压），可按以下规定进行调整。
a.在额定频率50Hz下且电压波形为正弦波时进行调整；
b.拧开连接螺钉，断开滤过器和执行元件的连接电路。在滤过器输入端上加对称的正序额定电压，调整可调电阻器R2和R4，使输出端上的不平衡电压最小，额定电压为100V时，不大于1.5V，173V时不大于2.6V，测量不平衡电压应使用真空管电压表或高内阻交流电压表。
如果加对称的正序电压有困难，可以加单相电压进行调整。首先在A、B相（端子1、3）上加100V交流电压，调整R2，使电容器C1上的电压UC1=50V，电阻RA上的电压URA=86.6V，然后在B、C相（端子3、5）上加100V交流电压，调整R4，使UC2=86.6V，URC=50V；测量电压应当用精度较高的真空电压表或高内阻交流电压表。
2.执行元件的调试
需要调整执行元件时，应在其线圈绕组上单独加交流电压，调整游丝的反作用力矩和止挡螺钉，使它本身的动作电压在最小整定点上为10V，在整定点上为20V，173V时，13.7V～27V，返回系数不小于0.8，必要时可适当调整触点位置，但须保证触点正常可靠地工作。
3.整机调试
拧紧连接螺钉使执行元件的线圈与滤过器的输出端接通，此后在滤过器输入端即1、3、5上加三相对称负序电压，检查执行元件动作时的负序动作线电压。
5订货须知
订货时请指明产品型号、名称、规格及安装方式。
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈成国
- 电话：0577-61677278
- 传真：0577-61677278
- 手机：
- QQ ：
FL-2型零序电流互感器（欣继电气）

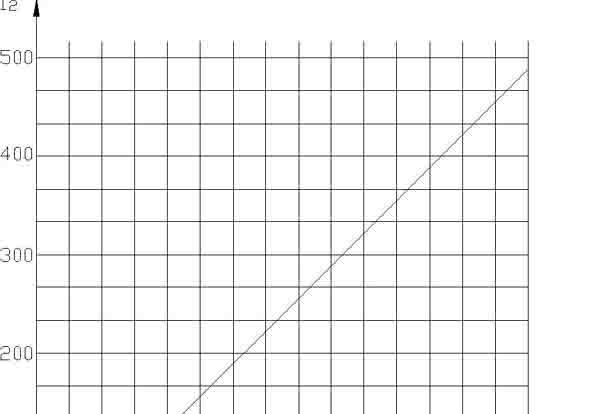

信息内容：应用范围:电流 品牌:欣继电气 型号:FL-2 产品系列:零序电流互感器 触点形式:常规 额定电压:DC220（V） 电流性质:直流 外形:大型 功率负载:大功率 防护特征:敞开式 直流电阻:1000（Ω） 吸合电流:5（A） 释放电流:5（A） 线圈功率:5（W） 额定工作频率:50（Hz）1．用途FL-2 型零序电流互感器，以下简称产品，用于小电流接地系统中与ZD-4 型小电流接地信号装置配套使用，当发生接地故障时，在互感器二次回路中产生零序电流，使产品方向元件动作。2．结构产品由冷轧硅钢片制成正方形迭片磁路，二次线圈放在磁路的边柱上，用角钢把铁芯夹紧，互感器安装到已架好的工作电缆上时，先松开夹紧铁芯的螺钉，把可动的一侧硅钢片拆下，把互感器套在工作电缆上，再把硅钢片重新插上，固紧螺钉，互感器的外形尺寸如图1所示，安装尺寸如图2 所示。3．技术数据3.1最在灵敏度为0.5A，指ZD-4 型小电流接地信号装置动作的最小一次电流。3.2互感器二次回路的阻抗值为13 。3.3在互感器二次回路的阻抗值为13时，互感器一次电流和二次电流的关系如图3 曲线所示。3.4可穿过互感器的电缆直径75mm 。4．使用和维护4.1 互感器应安装在户内。4.2 在互感器窗口内穿过电缆时，注意不要碰坏互感器...
