供应铝电解电容器 85度2000小时

价格：

面议

详细介绍
企业详情

品牌:国产型号:WA 介质材料:铝电解应用范围:高压外形:圆柱形功率特性:大功率频率特性:超高频调节方式:可变引线类型:同向引出线允许偏差:±10（%）耐压值:450（V）标称容量:330-33000 损耗:0.2 额定电压:200-450（V）额定电流:见参数（A）

dzsc/17/4126/17412612.jpgWA系列
2000h 85℃

■ 85℃标准品
■ 耐高纹波电流

项目	特性
温度范围（℃）	-40～+85
电压范围（V）	200～450
容量范围(μF)	330～33000
容量公差（20℃，120Hz）	±20%
漏电流值（μA）	在20℃温度下，施加额定电压5分钟后测试漏电流值小于0.01CV或1.5mA，两者取小者 C：(μF) V:电压额定(V)
损耗值（20℃1200Hz）	见参数表

使用寿命

负载寿命

耐久性试验

贮存寿命

寿命时间

400h

＞65000h

2000h

1000h

漏电流值

不超过规定值

容量变化

在初始值±30%以内

在初始值±20%以内

在初始值±10%以内

在初始值±20%以内

损耗值

不超过规定值3倍

不超过规定值2倍

不超过规定值1.3倍

不超过规定值2倍

条件：
施加电压
施加电流
施加温度
失效率

U_R
I_R
85℃
≤1%失效率
≤1%

U_R
1.2×I_R
40℃
≤1%失效率
≤1%

U_R
I_R
85℃
保证

U_R
I_R＝0
85℃

U_R＝0
I_R＝0
85℃

（试验后：加压30分钟且需在24小时后测试）

外形尺寸
dzsc/17/4126/17412612.jpg

寿命曲线
dzsc/17/4126/17412612.jpg
IA：120Hz实际纹波电流，IR：120Hz，85℃额定纹波电流使用寿命倍率与环境温度和纹波电流相互作用关系

频度系数

频率	50Hz	120Hz	300Hz	1KHz	3KHz	5KHz	10KHz	20KHz
系数	0.80	1.00	1.10	1.25	1.35	1.40	1.50	1.55

WAM 参数

额定电压（浪涌电压）	标准容量	损耗值（值）	ESR（值）	ESR（参考值）	额定纹波电流	尺寸
(V)	(μF)	-	(mΩ)	(mΩ)	(Arms)	(mm)
200 (250) 2D	4700	0.25	76.2	19.5	6.4	51×96
	5600	0.25	64.2	17.5	7.6	51×115
	6800	0.25	52.7	13.7	8.8	51×130
	8200	0.25	43.7	11.3	9.4	64×96
	10000	0.25	35.8	9.4	10.4	64×96
	12000	0.25	29.9	8.6	12.1	77×96
	15000	0.25	23.9	7.3	14.4	77×96
	18000	0.25	19.9	5.9	16.5	77×130
	22000	0.25	16.3	4.1	19.6	77×155
	27000	0.25	13.3	3.2	21.5	90×130
	33000	0.25	10.9	2.5	25.3	90×157
250 (300) 2E	3300	0.25	109	23.1	5.4	51×96
	3900	0.25	91.8	20.0	6.3	51×115
	4700	0.25	76.2	16.5	7.1	64×96
	5600	0.25	64.0	14.2	7.8	64×96
	6800	0.25	52.0	11.8	9.1	64×115
	8200	0.25	43.7	11.1	10.0	64×115
	10000	0.25	35.8	10.7	11.7	64×130
	12000	0.25	29.9	9.2	12.9	77×115
	15000	0.25	23.9	7.3	15.1	77×130
	18000	0.25	19.9	5.8	17.7	77×155
	22000	0.25	16.3	3.2	20.9	90×157
350 (400) 2V	680	0.20	421	152	2.6	36×83
	820	0.20	349	126	3.1	36×100
	1000	0.20	287	104	3.4	36×100
	1200	0.20	239	85.8	3.8	51×75
	1500	0.20	191	72.2	4.3	51×75
	1800	0.20	159	58.2	5.1	51×96
	2200	0.20	130	47.9	5.7	51×96
	2700	0.20	107	39.0	7.1	51×130
	3300	0.20	86.8	32.1	7.9	51×130
	3900	0.20	73.5	27.8	9.0	64×115
	4700	0.20	61.0	25.0	10.3	64×130
	5600	0.20	51.2	22.5	11.4	77×115
	6800	0.20	42.1	17.1	13.1	77×130
	8200	0.20	34.9	14.4	15.4	77×155
	10000	0.20	28.6	11.5	18.1	90×157
	12000	0.20	23.9	9.8	20.0	90×157
	15000	0.20	19.1	7.9	24.5	90×196
	18000	0.20	15.9	6.5	28.8	90×236

额定电压（浪涌电压）	标准容量	损耗值（值）	ESR（值）	ESR（参考值）	额定纹波电流	尺寸
(V)	(μF)	-	(mΩ)	(mΩ)	(Arms)	(mm)
400 (450) 2G	470	0.20	610	178	2.2	36×83
	560	0.20	512	145	2.4	36×83
	680	0.20	421	119.0	2.8	36×100
	820	0.20	349	98.5	3.1	36×100
	1000	0.20	287	82.3	3.5	51×75
	1200	0.20	239	67.5	3.8	51×75
	1500	0.20	191	58.0	4.7	51×96
	1800	0.20	159	47.2	5.2	51×96
	2200	0.20	130	34.8	6.4	51×120
	2700	0.20	107	33.2	7.0	64×96
	3300	0.20	86.8	31.2	8.2	64×115
	3900	0.20	73.5	25.1	9.4	64×130
	4700	0.20	61.0	23.7	10.4	77×115
	5600	0.20	51.2	19.0	11.9	77×130
	6800	0.20	42.1	15.5	14.1	77×155
	8200	0.20	34.9	13.5	16.4	90×157
	10000	0.20	28.6	11.1	18.3	90×157
	12000	0.20	23.9	9.8	21.8	90×196
	15000	0.20	19.1	8.0	26.3	90×236
400 (500) 2W	330	0.20	868	280	1.8	36×83
	390	0.20	735	243	2.0	36×83
	470	0.20	610	200.0	2.2	36×83
	560	0.20	512	173	2.6	36×100
	680	0.20	421	140	2.8	36×100
	820	0.20	349	95.9	3.2	51×75
	1000	0.20	287	82.2	3.5	51×75
	1200	0.20	239	72	4.2	51×96
	1500	0.20	191	58.5	5.1	51×115
	1800	0.20	159	45.5	5.9	51×130
	2200	0.20	130	32.8	6.3	64×96
	2700	0.20	106.2	31.6	7.5	64×115
	3300	0.20	86.8	30.0	8.7	64×30
	3900	0.20	73.5	29.3	9.5	77×115
	4700	0.20	61.0	23.5	10.9	77×130
	5600	0.20	51.2	16.5	12.7	77×155
	6800	0.20	42.1	14.4	15.0	90×157
	8200	0.20	34.9	12.1	16.5	90×157
	10000	0.20	29.6	10.0	20.0	90×196
	12000	0.20	23.9	8.0	23.6	90×236

上海永铭电子有限公司

公司信息未核实

所属城市：上海上海市
[联系时请说明来自维库仪器仪表网]
联系人： 高兆辉
电话：21-33617848
传真：21-33617848
手机：
QQ ：

公司相关产品

供应CD11系列铝电解电容器

信息内容：

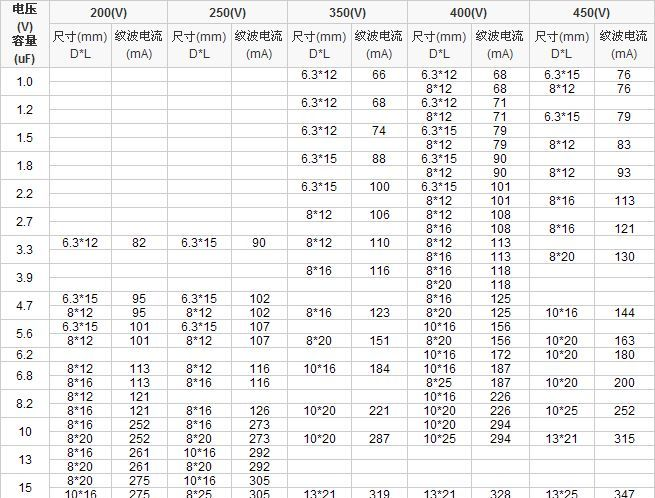

品牌:ymin 型号:5000h,8000h 介质材料:铝电解应用范围:滤波外形:圆柱形功率特性:中功率频率特性:高频调节方式:固定引线类型:同向引出线允许偏差:±0.05（%）耐压值:450（V）标称容量:1-100uf 损耗:0.001 额定电压:200-500（V）主要技术说明 :工作温度范围 (℃): –25 ~ +105 额定电压范围 (VDC): 200 ~ 450 容量允许偏差 (20℃ 120Hz): ±20% 漏电流 (μA): 0.01CV+10(2分钟读数) 温度特性: Z-25℃/Z+20℃≦7 适用于节能灯、电子镇、流器等光源产品及UPS电源、数码相机我司可提供SGS报告. 该电解电容符合ROHS指令. RKF 系列节能灯、电子镇流器专用耐高频大纹波电流、耐高温、高可靠性、长寿命寿命:105℃环境下　10000小时dzsc/17/8945/17894517.jpg[点图放大]产品简介： ● 主要技术参数说明项目特性使用温度范围-40℃~+105℃标称电压范围200~450V DC容量允许偏差±20%（20℃　 120HZ）漏电流(μA)I≤0.01CV+10 (施加额定电压2分钟)　　C:标称容量(μ...
