ZCC220N-TTL电子罗盘
| 价 格： | 面议 |
品牌:ZC 型号:ZCC220N-TTL 种类:角度 材料:金属 材料物理性质:导体 材料晶体结构:多晶 制作工艺:集成 输出信号:数字型 迟滞:0.03（%F.S.） 重复性:0.3（%F.S.） 灵敏度:0.03 漂移:0.03 分辨率:0.3度
ZCC220N-TTL电子罗盘说明书 | |||
|
| 1概述 ZCC220N-TTL是一款高精度平面数字罗盘模块.其工作原理是通过磁传感器感应地球磁场的磁分量,从而得出方位角度.该罗盘以TTL电平方式与上位机进行通信.该产品精度高,运行稳定.并具有标定功能.其输出波特率可调,有连续输出和询问输出两种方式,同时具有安装角和磁偏角补偿功能,可适应不同的工作环境. | |
|
|
| |
2产品特点 |
| 3产品应用 | |
精度高 体积小， 重量轻， 高性价比， 易于集成；
|
| 手持式仪器仪表 机器人导航、定位 航行系统 船用自动舵 天线定位 车载GPS导航 航模定向 | |
4订货信息：□ ZCC220N-TTL; |
5技术参数表：
项目 | 测试条件 | 最小值 | 典型值 | 值 | 单位 | 备注 |
测量范围 |
|
| 0 ～360 |
| 度 | 罗盘水平放置 |
分辨力 |
|
|
| 0.3 | 度 |
|
精度 |
|
|
| 1 | 度 | RMS |
响应频率 |
| 3 | 4 | 5 | 赫兹 |
|
重复性 |
|
|
| 0.3 | 度 |
|
电源电压 |
| 4.8 | 5.0 | 5.2 | 伏特 | 直流电源 |
工作电流 | 5V电源电压 | 30 | 40 | 45 | 毫安 |
|
工作温度 |
| -40 | 25 | 85 | 摄氏度 |
|
储存温度 |
| -40 | 25 | 125 | 摄氏度 |
|
6通讯协议：
| 1、ASC11码值格式： 输出一组数据共有13个字节。 Byte1：$(0x24) Byte2：H(0x48) Byte3：,(0x2C) Byte4：角度值的百位 Byte5：角度值的十位 Byte6：角度值的个位 Byte7： ．(0x2e) Byte8：角度值小数位 Byte9： *(0x2A) Byte10：校验位 Byte11：校验第二位 Byte12：0x0D（回车） Byte13：0x0A（换行） 2、用户指令： l 系统在上电后首先输出软件版本： ZCcC 1.6c 自动进入角度输出模式 “R”――系统重新启动。 “*Bau=4800”――设置波特率为4800bps。 “*Bau=9600”―― 设置波特率为9600bps。(出厂默认) “*Bau=19200”―― 设置波特率为19200bps。 “*P”――单次输出。每发送一次，系统将输出一组数据。 “*n” ――连续输出。 “*z”――零点设置。以当前角度为零度，进行相对角度输出。 该功能实际上是将当前角度做为安装角，进行设置，因此可以通过将安装角清零来恢复角度输出。 “p”――标定。之后罗盘将循环输出studing…. “r”――结束标定。返回连续输出模式. “b”――磁偏角设置。系统接受后进入等待，发送000-360度的磁偏角角度值。 “c”――读取磁偏角。 “d”――安装角设置。系统接受后进入等待，发送000-360度的安装角角度值。 “e”――读取安装角。 3、校验位算法： Byte4^ Byte5^ Byte6^ Byte8^0x32 依上式所得的值,高四位为校验位,低四位为校验第二位. 例:$H,281.4*3D 2^8=A,A^1=B, B^4=F,F^0x32=0x3D;校验位为:0x33.校验第二位为:0x44.
|
7安装尺寸和接线定义：（单位mm）
8术语说明：
磁偏角：地磁场强度矢量所在的垂直平面与地理子午面之间的夹角就叫磁偏角。简单的说，地理南北极之间的连线和地磁南北极之间的连线之间有一个夹角，该夹角就叫磁偏角。不同地点的磁偏角一般是不同的,同一地点的磁偏角也因时而变。我们用罗盘进行定向导航时，一般
测量的方向是相对于地磁北极的。因此可以通过磁偏角的补偿得到相对于地理北极的航向。比如，通过罗盘测得当前航向是北偏东30°，而当地的磁偏角是5°，此时相对于地理北极的航向就是30°＋ 5°＝ 35°。
安装角：罗盘模块上有一个箭头，表示罗盘的指示方向。安装时，要求载体的安装方向要和该箭头一致，如此，罗盘模块测出的航向才是所要得到的航向。如果安装后，安装方向和该箭头不一致，则安装方向和该箭头之间将有一个夹角，此夹角即为安装角。要对其进行补偿，罗盘的输出才能正确反映物体的实际航向。
标 定：也叫硬铁补偿，所有的电子罗盘在使用前都要进行标定。一旦罗盘周围硬铁环境发生变化，也会使罗盘周围固有的磁场环境发生变化。此时罗盘计算输出的角度信息将不准确，为消除周围固有磁场变化带来的影响，就要对罗盘进行标定。
标定的方法和作用：
当罗盘周围磁场改变后，罗盘计算输出的角度信息将不准确，这时要对罗盘进行标定，以此对罗盘因周围磁场改变所产生的影响进行校正。方法：发送p之后，将罗盘均匀缓慢水平的旋转两周，不可以太快，旋转一周的时间应该不小于1分钟，一般1～2分钟旋转一周。（可以绕自身的中轴旋转，也可以绕平面内一点作圆周运动），然后发送r结束标定。
本资料仅供参考，上海直川电子科技有限公司享有在不告知的情况下修改资料的权利。
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 于春莲
- 电话：021-64908096
- 传真：021-64908096
- 手机：
- QQ ：
供应ZCT204M-LPS倾角传感器
信息内容：品牌:直川 型号:ZCT204M-LPS 种类:角度 制作工艺:其他 输出信号:模拟型ZCT204M-LPS是直川科技研发生产的一款高精度电流型双轴倾角传感器,标准三线制4～20mA电流输出。具有较强的抗干扰特性，适合远距离的信号传输。1. 工作参数 参数 条件 最小值 典型值 值 单位 电源电压 12 24 V（DC） 静态工作电流 无负载 40 50 mA 输出阻抗（1 在Vcc=24V时 500 Ω 工作温度 －40 +85 ℃ 2. 性能指标 参数 条件 最小值 典型值 值 单位 测量范围 X轴 -3 +3 ° Y轴 -4.29 +4.29 ° 分辨力 0.005 ° 零点输出电流 12 mA 零点温度漂移 ±0.4 ±0.6 ° 非线性度 测试温度25±4℃ FS=6°(X轴)，FS=8.58°(Y轴) ±1 ％/FS 灵敏度 X轴 2.65 2.66 2.67 mA/° Y轴 1.85 1.86 1.87 mA/°

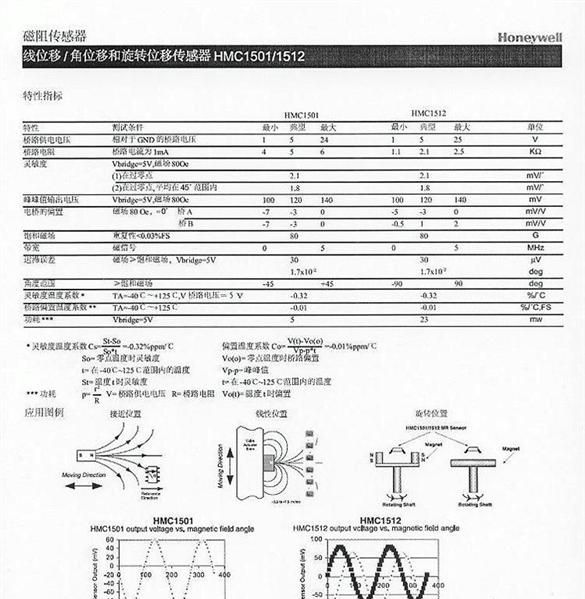

hmc1512 磁阻传感器 角度传感器 位移传感器
