品牌:济南崇特 型号:TDS 类型:超声波液位计 测量范围:0-32m/s（m3/h） 精度等级:0.25% 公称通径:DN15-DN6000（mm） 适用介质:水、海水、工业污水、酸碱液、各种油类 工作压力:4（MPa） 工作温度:≤160（℃）

. 工作原理

　　探头部分发射出超声波，然后被液面反射，探头部分

　　再接收，探头到液(物)面的距离和超声波经过的时间成比例:

　　hb = ct2 即

　　距离 [m] = 时间×声速/2 [m]

声速的温度补偿公式:

　　环境声速= 331.5 + 0.6×温度

　　2. 现场条件

　　1) 环境温度 : -10 ~ +60℃（低温情况需特殊说明）

　　2) 表壳保护等级 : IP65 适用于户外安装

　　3) 适用测量的介质 : 适用于大部分液体及粉状颗粒状固体，弱酸，弱碱，强碱，低于40%的强酸。若在强酸应用场合，请与我司联系，应使用防腐探头。

　　4) 容器压力 : 0.7~3 bar

　　5) 在下面的任何一种情况，要注意：

　　① 有泡沫的液体/固体

　　② 周围有强电压，强电流，强电磁干扰，尽量避免高电压，高电流及强电磁干扰

　　③ 大风和太阳直晒

　　④ 强震动

　　超声波液位计是由微处理器控制的数字物位仪表。在测量中脉冲超声波由传感器（换能器）发出，声波经物体表面反射后被同一传感器接收，转换成电信号。并由声波的发射和接收之间的时间来计算传感器到被测物体的距离。 由于采用非接触的测量，被测介质几乎不受限制，可广泛用于各种液体和固体物料高度的测量。

　　二、产品特点：

　　采用SMD技术，提高仪器可靠性。

　　自动功率调整、增益控制、温度补偿。

　　先进的检测技术，丰富的软件功能适应各种复杂环境。

　　采用新型的波形计算技术，提高仪表的测量精度。

　　具有干扰回波的抑止功能保证测量数据的真实。

　　16位D/A转换，提高电流输出的精度和分辨率。

　　传感器采用四氟乙烯材料，可用于各种腐蚀性场合。

　　多种输出形式：可编程继电器输出、高精度4-20mA电流输出、Rs-485数字通信输出 分体超声波液位探头

　　一体型超声波液位计主要参数

　　量程： 0-3、5、8、10、15、20 、 30、 40、 50 m

　　精度： 0.25%

　　盲区： 0.3-1.2m

　　工作温度： -20℃-+55℃

　　电源： 24VDC、220VAC

　　输出： 4-20mA、Rs-485

　　控制： 二路继电器

　　防护等级： IP65

　　显示方式： 16位LCD×2

　　耐腐型传感器外壳采用四氟乙烯

　　分体型超声波液位计主要参数

　　量程： 0-3、5、8、10、15、20m、30、40、50、60、70m

　　精度： 0.25%

　　盲区： 0.3-0.5m

　　工作温度： 变送器-20℃-55℃ 传感器-25℃-80℃

　　电源： 24VDC、220VAC

　　输出： 4-20mA、Rs-485

　　控制： 四路继电器

　　防护等级： IP65

　　显示方式： 16位LCD×2

　　耐腐型传感器外壳采用四氟乙烯

超声波液位计测量水位的原理以及安装要求

　　超声波液位计工作时，高频脉冲声波由换能器（探头）发出，遇被测物体（水面）表面被反射，折回的反射回波被同一换能器（探头）接收，转换成电信号。脉冲发送和接收之间的时间（声波的运动时间）与换能器到物体表面的距离成正比，声波传输的距离S与声速C和传输时间T之间的关系可以用公式表示：S=　CⅹT/2

　　安装超声波液位计时必须考虑超声波液位计的盲区问题。当液位进入盲区后，超声波变送器就无法测量液位了，所以在确定超声波液位计的量程时，必须留出50公分的余量，安装时，变送器探头必须高出液位50公分左右。这样才能保证对液位的准确监测及保证超声波液位计的安全。

　　在实际使用中，因为安装时考虑不周，液位计被水淹没，致使液位计完全损坏。

　　SGM超声波液位计特点

　　价格低，体积小，重量轻，可用于食品，化工，半导体等行业对液体和散装固体非接解式物位测量，可用于远程物位监控和泵的控制

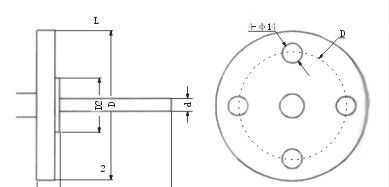

　　机械安装时应注意：安装应垂直于测是物表面，避免用于测量泡沫性质物体，避免安装于距测量物体表面距离小于盲区距离（盲区：每台产品会有一个标准，随产品得知），应考虑束避开阴挡物质不与灌口和容器壁相遇，检测大块固体物应调整探头方位，减少测量误差
