TP-1.1A 非加热低功耗甲烷气体传感器(图)
| 价 格： | 面议 |
品牌:新敏 型号:QM-J3 种类:气敏 材料:金属 材料物理性质:半导体 材料晶体结构:单晶 制作工艺:集成 输出信号:模拟型 防护等级:ip67 线性度:0.02（%F.S.） 迟滞:0.01（%F.S.） 重复性:0.01（%F.S.） 灵敏度:2.0 漂移:0 分辨率:0.1
TP-1.1A非加热低功耗甲烷气体传感器产品说明书
TP-1.1A 是采用纳米级 SnO 2 进行合理的半导体掺杂，以微珠结构制成的非加热、低功耗、对甲烷高度灵敏的可燃气体传感器。由于其低功耗的特点，派生一些加热元件不可能达到的技术指标，经过多年可靠性实验，其性能指标超过了加热式、旁热式及催化燃烧式可燃气体传感器，是可燃气体传感器一个重要的分支。
一、综述
1 、特点
? 低功耗 ☆ 寿命长 ( ≥ 5 年 )
? 环境适应能力强（抗烟、酒精，不怕油分子吸附）
? 应用电路简单
? 对甲烷及液化石油气高度的灵敏性
? 高浓度可燃气体冲击时，传感器无影响
2、应用
☆ 煤矿瓦斯监测、工业甲烷、天然气监测 ☆ 民用燃气泄漏报警 ☆ 以天然气为动力燃料的汽车安全监测 ☆ 便携式气体探测仪
3、dzsc/17/4089/17408999.jpg结构
图 1 表示出 TP-1.1A 的结构，其基座由 4J29 可伐材料制成，引脚由可伐材料镀金，管帽由 10# 钢带制成。外壳的丝网由 150 目的不锈钢防火阻燃材料构成 (SUS316) ，这种结构可防止内部火花点燃 2 ： 1 的氢气 / 氧气气体产生的火花溢出外部。
注： 元件帽带标识方向为负极 。
4、基本测试电路
图 2 表示 TP-1.1A 的测试电路。
Vdzsc/17/4089/17408999.jpgI 是加在传感器上的电压
V O 是负载电阻 R L 上的电压输出
传感器的信号通过 R L 上电压的变化获得。
传感器电阻变化可通过公式：
R S =(V I -V O ) · R L /V O 获得。
5、工作条件
工作电压 | 6V DC |
负载电阻 | 51 Ω |
传感器功耗 | ≤ 150mW |
工作温度 | — 40 ℃ ~ ＋ 70 ℃ |
6、机械强度
? 拉力： 5KG 在每个方向
? 振动： ( 三个互相垂直的轴线上，在 10~150~10Hz 的频率循环，以 9.81m/s 2 的加速度幅值、 1 倍频程 / 分的扫频速率各进行 20 次扫频循环 ) 频率： 1000C/ 分；高度： 4mm ，垂直方向一小时
? 冲击： 100G 的加速度，重复 5 次
二、敏感特性
1、TP-1.1A对多种可燃气体的敏感特性
图 3 表示 TP-1.1A 对各种气体的反应关系 Y 轴代表的是传感气电阻 R S ( 在目标气体中 ) ， R O ( 在空气中 ) 的比
dzsc/17/4089/17408999.jpg
图 4 是表示测试电路 V O 的输出在不同气体及浓度下的变化曲线。
dzsc/17/4089/17408999.jpg
2、温湿度的影响
? 恒定湿热试验： 40 ℃ , 95%RH ， 96 小时 ( 见图 5) 。 Y 轴表示 V O 的输出电压值。
dzsc/17/4089/17408999.jpg
- 所属城市：陕西 西安
- [联系时请说明来自维库仪器仪表网]
- 联系人： 曹敏
- 电话：029-85228402
- 传真：029-85228402
- 手机：
- QQ ：
旁压式张力传感器
信息内容：品牌:新敏 型号:GF-4 种类:称重 材料:金属 材料物理性质:合金钢 材料晶体结构:单晶 制作工艺:集成 输出信号:模拟型 防护等级:ip67 线性度:0.02（%F.S.） 迟滞:0.01（%F.S.） 重复性:0.02（%F.S.） 灵敏度:2.0 漂移:0 分辨率:0.5 GF-4型旁压式称重传感器，采用双剪切梁 结构，配以独特的鱼背浮动承力机构， 可自动复位。传感器抗侧向力和抗冲击性能好，经过良好的防潮密封，适应恶 劣工作环境。安装方便、互换性好、可 用于制造各种电子汽车衡、轨道衡、料 斗秤及各种称重专用衡器。dzsc/17/4239/17423940.jpg技 术 指 标： 主要技术指标单 位技术指标灵敏度mV/V3±0.01非线性%FS±0.03滞后重复性0.02蠕 变%FS/30min±0.03零点输出%FS±1零点温度系数%FS/10℃±0.03额定输出温度系数输入电阻Ω700±10输出电阻Ω700±5绝缘电阻MΩ≥5000供桥电压V10(DC/AC) MAX:15(DC/AC)温度补偿范围℃－10～＋50允许温度范围℃－20～＋60允许过负荷%FS120连接电缆mmФ5连接方式输入：红（＋）黑（－） 输出：绿（＋） 白（－） 外形尺寸： dzsc/17/4239/17423940.jpg 量程尺寸：mmACDEFGHJKL10-25K0.681.691.947.756.501.3...
CYB315蓝宝石高温智能变送器

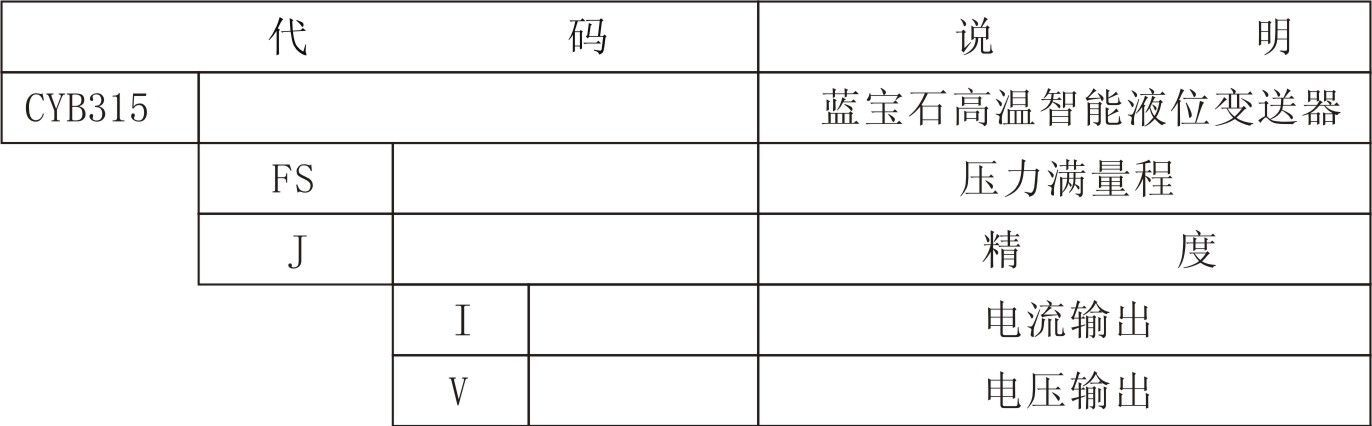

信息内容：品牌:新敏 型号:CYB315 种类:压力 材料:金属 材料物理性质:合金钢 材料晶体结构:单晶 制作工艺:集成 输出信号:模拟型 防护等级:ip67 线性度:0.02（%F.S.） 迟滞:0.01（%F.S.） 重复性:0.02（%F.S.） 灵敏度:2.0 漂移:0 分辨率:0.5◆ 一、产品简介 CYB315蓝宝石高温智能液位变送器采用进口钛合金属隔离膜片，其高精度、高稳定性力敏芯片经合理精密的结构设计和计算机技术进行温度补偿、信号放大、 V/I 转换，对不锈钢壳体进行全密封焊接，有通气导管的防水电缆，使传感背压腔与大气连接，从而制成工业标准的 4～20mA 或 0～10mA 信号且性能稳定可靠的全固态产品。 该变送器特别适用于高温介质对各种液体静态、动态液位的测量和控制。 分体式变送器，零点和量程的校验调整以及信号处理电路在液面以外的中继盒中。dzsc/17/4463/17446371.jpg◆ 二、技术性能量 程 范 围0～1、2、5、10、30 …500M过 载 压 力2倍满量程测 量 介 质高温液体输 出 信 号4～20mA 0～10mA 二线制1～5VDC 0～5VDC 三线制供 电 电 压12～36VDC (标定值为+24VDC)精 确 度±0.2%F.S ±0.3%F.S ±0.5%F.S长 期 稳 定 性≤±0.2%F.S/年介 质 温 度－40...
