供应原边控制高精度恒压/恒流PWM控制器
| 价 格： | 面议 | |
| 型号/规格： | CL1100/SOT23-6 | |
| 品牌/商标： | CHIPLINK |
原边控制高精度恒压/恒流PWM控制器
概述
CL1100是一款应用于低功率AC/DC电池充电器和电源适配器的高性能隔离式PWM控制器。其利用原边反馈工作原理。因此，TL431和光耦可以被省去。恒压和恒流控制综合属性如图1所示。在恒流控制当中，电流和输出功率设置可以通过CS引脚的感应电阻进行外部检测。在恒压控制当中,多模式运作的使用实现了高性能和高效率。此外还可以通过输出线压降补偿达到良好的负荷调节，器件工作在PFM下恒流模式的大负荷状态以及在轻/中型负载中PWM脉宽调制频率会减少。CL1100提供电源的软启动控制和保护范围内的自动修复功能包括逐周期电流限制，VDD OVP保护功能，VDD电压钳位功能和欠压保护等。专有的频率抖动技术使得良好的EMI性能得以实现。所以CL1100可以达到高精度的恒压和恒流。
|
特性 ◆ 5%以内的恒压精度, 5%以内的恒流精度。 ◆ 原边反馈省去TL431和光耦以降低成本。 ◆ 可调CV电压、CC电流及输出功率 ◆ 可调恒流输出电源设置 ◆ 内置的二次恒定电流控制与初级反馈 ◆ 内置的自适应电流调峰 ◆ 内置原边绕组电感补偿 ◆ 内置输出线压降补偿 ◆ 内置软启动功能 ◆ 内置前沿消隐电路（LEB） ◆ 逐周期电流限制 ◆ 欠压保护（UVLO） ◆ VDD OVP保护功能 ◆ VDD电压钳位功能 |
应用范围 低功率的AC/DC离线开关电源应用于： ◆ 手机/无绳电话充电器 ◆ 数码相机充电器 ◆ 小功率电源适配器 ◆ 电脑/电视辅助电源 ◆ 线性电源替代 CL1100采用SOT23-6封装。 |
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈先生/林小姐
- 电话：0755-82798301/82544318
- 传真：0755-82798861
- 手机：13723707303
- QQ ：
供应 CL0116(太阳能草坪灯)LED驱动芯片

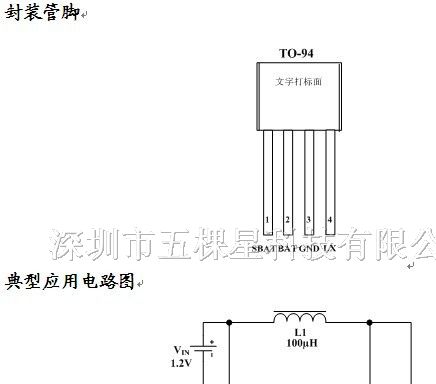

信息内容：CL0116(太阳能草坪灯)LED驱动芯片 一 产品概况 CL0116是一款专用于单节电池驱动的太阳能草坪灯驱动控制电路，其内部集成了充电控制和驱动控制两部分电路；充电控制部分能完成太阳能板（以下简称能板）电平检测、充电控制和防电池电流倒灌等功能；驱动控制部分能完成可充电池（以下简称电池）电平检测、产生脉冲波、手动待机和峰值电流限制等功能。该电路仅需一个外围电感元件，就可以构成STEP-UP型开关电源系统，且充电效率和驱动效率值均超过80%。该电路有高效、低功耗、工作电压可低至0.85V、可自动完成充电和驱动功能等特性，特别适合于单节电池供电的照明方案，通常用于室外太阳能草坪灯、太阳能景观灯、小型太阳能路灯等 二 产品特点 ◆外围电路元器件简单 ◆低电压应用：0.85V～1.8V ◆输出电流：10mA~100mA ◆高效率：80％以上 ◆TO-94封装
