供应隔离通用高亮度LED驱动控制器
| 价 格： | 面议 | |
| 型号/规格： | CL6806/SOP16 | |
| 品牌/商标： | CHIPLINK |
隔离通用高亮度LED驱动控制器
概述
CL6806是一款PWM方式的高效LED驱动控制器，借助于外部电阻和电容CL6806能适应从18V到450V 的宽输入电压范围。通过外部的电阻可设定CL6806以300kHz的固定频率控制外部功率MOS管，以恒流的方式稳定地驱动LED串。CL6806提供电流电压双模反馈，可提供很高的输出LED电流精度。CL6806也支持低频可变占空比的数字脉冲调光功能。特点是可以应用于隔离方案，提高应用系统的安规级别。
|
特点 ◆ 高效率：>90%，宽输入电压范围：从18V到450V ◆ 以恒定电流方式驱动LED ◆ 支持毫安级到安培级的输出应用 ◆ 支持一个到上百个LED的驱动应用 ◆ 支持低频可变占空比的数字脉冲调光功能 ◆ 采用频率抖动减少辐射EMI干扰可外部设定过温保护 ◆ 隔离应用，符合欧标安规 |
应用 ◆ DC/DC或AC/DC LED驱动 ◆ RGB背光LED驱动 ◆ 通用恒流源 ◆ LED环境灯饰 ◆ 汽车充电器 |
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈先生/林小姐
- 电话：0755-82798301/82544318
- 传真：0755-82798861
- 手机：13723707303
- QQ ：
供应通用双通道高亮度 LED 驱动控制器
信息内容：通用双通道高亮度 LED 驱动控制器 概述 CL6805是一款高效双通道PWM控制的LED驱动控制器，借助于输入电阻和输入电容，CL6805能适应从18V到450V的宽输入电压范围。可通过外部的电阻设定为300kHZ的固定频率来控制外部功率MOS管，以恒流的方式稳定地驱动LED串。LED的电流可以通过选择恰当的设流电阻来设定。CL6805提供线性调光功能，即通过在LD端施加一个控制电压能方便的控制流过LED的电流，从而达到线性改变LED的亮度的目的。此外，CL6805也支持低频可变占空比的数字脉冲调光功能。其特点是双通道同步输出控制，可以适应更大负载及双路同步应用的需求。 特点 ◆ 高效率：>90%，宽输入电压范围：从18V到450V ◆ 以恒定电流方式驱动LED ◆ 支持毫安级到安培级的输出应用 ◆ 支持一个到上百个LED的驱动应用 ◆ 双通道输出，外置MOS管BJT管可选 ◆ 支持低频可变占空比的数字脉冲调光功能，支持线性调光功能 ◆ 采用频率抖动减少辐射EMI干扰可外部设定过温保护 应用 ◆ DC/DC或AC/DC LED驱动 ◆ RGB背光LED驱动 ◆ 通用恒流源 ◆ LED环境灯饰 ◆ 汽车充电器

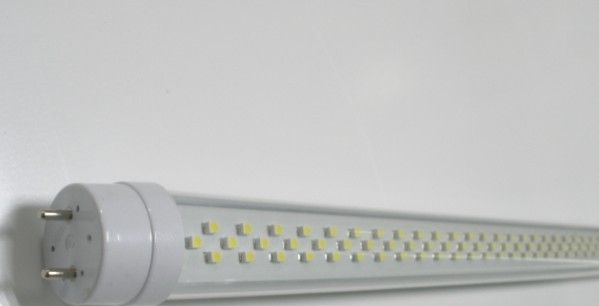

供应LED日光灯隔离驱动模块
信息内容：LED日光灯隔离驱动模块 概述 该方案是基于CL6806开发的LED日光灯隔离恒流驱动模块，驱动能力从5W到20W的LED串，常用型号如下： 信号 应用场合 输入电压 负载条件 CL6806_TUBEA_AC_12S24P 日光灯管长条板 AC95~260 12串24并Ф5LED 特点 u 采用平面变压器，体积小：宽20mm，高11mm，完全可以放入T8灯管 u PF值>0.97 u 效率>0.8 u 电流精度全电压高达3% u 符合EN55015B传导EMI限制 u 输出过压保护，限压45V，防止输出过压烧坏LED。
