应用范围:测量 种类:电压互感器 品牌:国产 型号:GPT212 封装形式:带外壳 绕线形式:多层平绕式 导磁体性质:铁芯 磁芯形状:环形 工作频率:中频 安装方式:立式 骨架材料:聚苯乙烯 品质因数Q:1 电感量:1（mH） 额定电流:１Ａ－５Ａ（mA） 分布电容:1（F）

互感器的工作原理

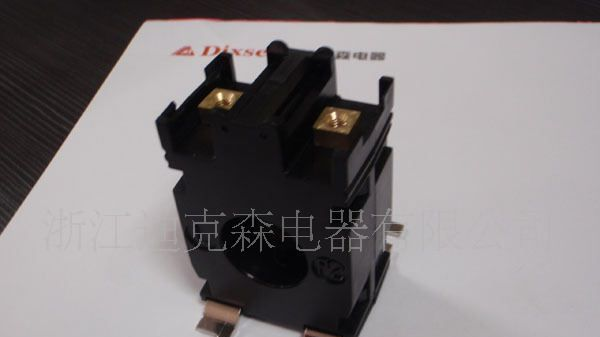

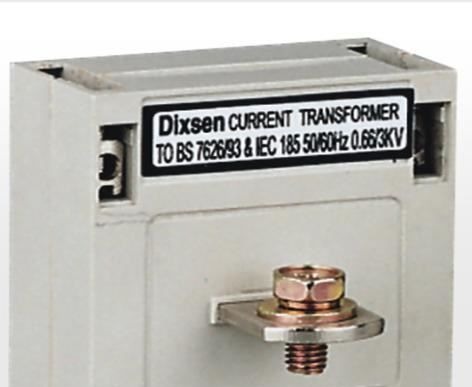

一、电流互感器

1、工作原理

在理想的电流互感器中，如果假定空载电流Ⅰ0=0，则总磁动势Ⅰ0N0=0，根据能量守恒定律，一次绕组磁动势等于二次绕组磁动势，即

Ⅰ1NI=-Ⅰ2N2

即电流互感器的电流与它的匝数成反比，一次电流对二次电流的比值Ⅰ1 /Ⅰ2称为电流互感器的电流比。当知道二次电流时，乘上电流比就可以求出一次电流，这时二次电流的相量与一次电流的相量相差1800。

dzsc/17/3958/17395887.jpg

2、电流互感器的型号

dzsc/17/3958/17395887.jpg

二、电磁式电压互感器的工作原理

1、工作原理

电压互感器的工作原理与普通电力变压器相同，结构原理和接线也相似，一次绕组匝数很多，而二次绕组匝数很少，相当于降压变压器。工作时，一次绕组并联在一次电路中，而二次绕组并联仪表、继电器的电压线圈。因此电压低，额定电压一般为100V；容量小，只有几十伏安或几百伏安；负荷阻抗大，工作时其二次侧接近于空载状态，且多数情况下它的负荷是恒定的。电压互感器的一次电压U1与其二次电压U2之间有下列关系：U1≈(N1/N2)U2KUU2

式中，N1、N2——为电压互感器一次和二次绕组匝数；

KU—— 为电压互感器的变压比，一般表示为

其额定一、二次电压比， 即KU=U1N/U2N，例如 10000V/100V。

2、电磁式电压互感器的分类

电磁式电压互感器可分为以下几种类型：

（1）按安装地点可分为户内式和户外式。

（2）按相数可分为单相式和三相式。

（3）按每相绕组数可分为双绕组和三绕组式。三绕组电压互感器有两个二次侧绕组：基本二次绕组和辅助二次绕组。辅助二次绕组供接地保护用。

（4）按绝缘可分为干式、浇注式、油浸式、串级油浸式 和电容式等。干式多用于低压；浇注式用于3～35kV；油浸式主要用于35kV及以上的电压互感器。
