品牌:开特 型号:WDS 类型:电子拉力试验机 测量范围:0.1（KN） 测量精度:0.1% 负荷:0.2-100（KN） 拉伸空间:600（mm） 拉伸速度:20（mm/min）

试验机的主要用途及适用范围

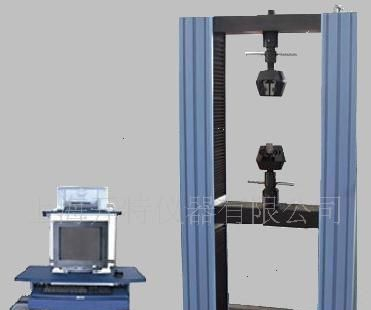

电子拉力试验机，主要用于测试各种材料的拉伸。在拉伸试验中，检测材料的承载拉力、抗拉强度、伸长变形、延伸率等技术指标。检测参数在试验结束后，由主控制器根据试验开始时设置的试验参数条件自动计算，同时显示相应的试验结果，各检测参数在试验结束后既可打印，也可在控制器内保存以备查询显示。如图所示：

dzsc/17/3951/17395173.jpg

试验机的结构特征及工作原理

本机由机械、电气二大部分组成

4.1机械部分结构及工作原理：

本机采用电动加载方式，底部是整机结构承载支架，内部包含有电机驱动器、伺服电机、减速机构、动力传动机构等部件；上部是试样夹持及力值、变形测量机构，包含有加载传动机构、试样拉伸夹具、测力传感器、位移传感器等主要部件。

4.2电气部分：

电气部分由显示测量控制部分组成。显示测量控制部分实现各种控制、显示、数据采集、处理等功能。主控制器可以根据不同是试验要求，选择拉伸、刚度、压缩试验模式，并设置各试验模式试样参数，调整好试样后，按试验键，系统即可自动启动试验，并根据相应的试验条件，自动判断停机处理，同时显示相应的试验结果。

4.3 本机的几项主要功能：

4.3.1 全开放性参数设置

4.3.2 设置参数保存，下次开机自动读取显示

4.3.3 浮动零点设置，可随时调整零点

4.3.4 峰值保持及存储，常值跟随；

4.3.5 在有效速度范围内，速度值任意设置；

4.3.6 横梁移动过程中的速度快捷切换功能

4.3.7 灵活的数据查询显示功能；

4.3.8 过载停机、音频报警保护功能；

4.3.9 试验结束自动判断功能；

4.3.10 极限位置保护等；

主要用途：

功能与特点：

1)采用交流伺服电机，驱动精密滚珠丝杠副进行试验，实现试验速度的大范围调节，试验过

程噪音低、运行平稳。

2)触摸键操作方式，液晶显示器实时显示、方便快捷。

4)可选配微机接口，可外接微机实现试验过程的控制及数据的存储、打印。

主要技术参数：

注：以上为标准配置，可根据用户要求特殊定做。

dzsc/17/3951/17395173.jpg

常见故障及排除

见下表

经过以上排查，还不能排除设备故障，请及时拨打我公司售后服务热线电话，由我公司技术人员协助解决，严禁用户私自打开设备进行维修，若私自打开设备进行维护，一切后果我公司不承担任何责任。
