您所在的位置：仪器仪表网> 电子元器件>红外感应模块 人体感应开关 人体红外感应模块

红外感应模块 人体感应开关 人体红外感应模块

价 格： 550.00

工作电压:12（V） 探测角度:140度 工作温度:-20+50（℃） 探测距离:7（m） 适用范围:各类电器的自动控制等功能，同时可用于防盗等用途。 类型:红外探头感应器

TDL-718A
技术指标

dzsc/17/3923/17392322.jpg

产品型号.TDL-718A
功能描述人体红外感应模块，高电平输出，宽电压
工作电压5V-24VDC
工作温度.-20 °C ～ +50 °C
静态电流< 3uA
输出电流5mA
负载能力驱动三极管，单片机端口
接线方式红色正极，黑色负极，黄色输出
输出模式感应输出
光控范围无（可订做带光敏）
延时范围15秒（可订做不同延时）
感应方式被动式
感应角度180度圆锥角
感应距离7~10 M
尺 寸33 * 28mm
应用范围
1.人来输出,人离开后延时自动关闭,
2. 适用于走廊、楼道、卫生间、地下室、仓库、车库等场所的自动照明、排气扇的自动抽风以及其它电器的自动控制等功能.。
3.亮度测光：无.（可根据客户要求加光敏）
4.随机延迟：16秒. （可根据客户要求订做,订做范围2秒至120分钟）
5.温度补偿：拓迪特有温度补偿芯片，减少感应距离受温度的影响。
6.触发方式:可连续触发,不可连续触发.（可跳线选择）

英文说明：

TDL-718A
Specifications

dzsc/17/3923/17392322.jpg

Model No.TDL-718A
DescriptionPassive Infrared Sensor Modules
Operating voltageDC 5V~20V (DC 3V~5V is optional)
Static power loss≤ 50 uA
Delay time16 Secs (0.5~900 Secs is optional)
Detecting range≤140 degrees cone angle, ≤5M (07~7M is optional)
Triggers the waycontinuous triggering, discontinuous triggering. (jumper)
Output typehigh level / low level
light controlling induction5 Lux ~ 500Lux (adjustable) (the function is additional)
PCB Dimension38*28 mm
Functions and Features

1.Automatic Induction:When people enter into the range of induction,it will output high level;when people leave,it will turn off high level and output low level with delay.
2.Photosentive control (it is optional,not default setting):If adopting photoactive control,it doesn't turn on during daylight or in strong light environment.
3.Triggering in two ways:
A .Non-repeatable trigering mode:After the sensor output high level with a period delay,automatically turns to output low level.
B. repeatable trigering mode: After it outputs high level, in the delay period,if there is presence of people,it keeps on outputting high level until people leave,then turns to low level.
4.Sensor locked time setting (default setting: no) After the sensor modules' outputting (high level turns to low level),you can set a locked period,in this period,the sensor will not induce any signal.the sansor can work between "ouput period" and "locked period" alternately.

深圳市拓迪电子有限公司
公司信息未核实
  • 所属城市：广东 深圳
  • [联系时请说明来自维库仪器仪表网]
  • 联系人： 陈四仔
  • 电话：0755-81812362
  • 传真：0755-81812362
  • 手机：
  • QQ ：
公司相关产品
人体感应开关 800W大功率感应开关 延时感光可调

人体感应开关 800W大功率感应开关 延时感光可调

信息内容：

品牌:拓迪 型号:TDL-2100BJ 工作电压:110-250（V） 负载功率:5-800W 输出形式:正向输出 感应范围:7（m） 延时关闭时间:30-350秒(可调) 感应原理:人体红外感应TDL-2100BJ技术指标 dzsc/17/4394/17439424.jpg产品型号.TDL-2100BCTDL-2100BRTDL-2100BJ功能描述可控硅控制负载可控硅开关方式控制负载继电器控制负载工作电压AC 110V~250V (50~60Hz)工作温度.-20 °C ～ +50 °C静态功耗< 0.016W负载功率25W~200W5W~200W800W负载能力白炽灯，排气扇白炽灯，节能灯，日光灯环型节能灯各类灯具，各类电器接线方式单极性单极性双极性输出模式感应输出光控范围5 Lux ~ 500Lux ± 20% （感应度可调）延时范围16~350 Secs ± 30% （延时可调）感应方式被动式感应角度140度圆锥角感应距离7~10 M尺 寸86 * 86 mm86 * 86 mm86 * 86 mm应用范围1.人来开灯,人离开后延时自动关灯,2. 适用于走廊、楼道、卫生间、地下室、仓库、车库等场所的自动照明、排气扇的自动抽风以及其它电器的自动控制等功能.。3.亮度测光：采用光敏控制，它不会在白天或强光环境打开电灯，也可自由调节在任何光线环境感应开灯.4.随机延迟：它打开后在延迟周期内，如果没有人的活动存在，具有延时...

详细内容>>
人体感应开关 红外线感应开关 节能延时开关

人体感应开关 红外线感应开关 节能延时开关

信息内容：

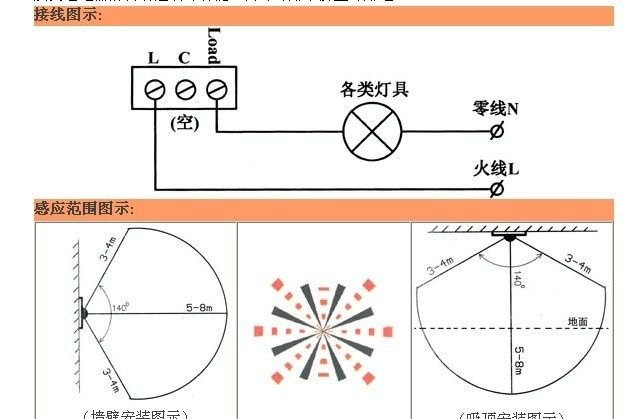

品牌:拓迪 型号:TDL-2100BC 工作电压:110-250（V） 负载功率:25-200W 输出形式:正向输出 感应范围:7（m） 延时关闭时间:30-350秒(可调) 感应原理:人体红外感应TDL-2100BC技术指标 dzsc/17/4394/17439432.jpg产品型号.TDL-2100BCTDL-2100BRTDL-2100BJ功能描述可控硅控制负载可控硅开关方式控制负载继电器控制负载工作电压AC 110V~250V (50~60Hz)工作温度.-20 °C ～ +50 °C静态功耗< 0.016W负载功率25W~200W5W~200W800W负载能力白炽灯，排气扇白炽灯，节能灯，日光灯环型节能灯各类灯具，各类电器接线方式单极性单极性双极性输出模式感应输出光控范围5 Lux ~ 500Lux ± 20% （感应度可调）延时范围16~350 Secs ± 30% （延时可调）感应方式被动式感应角度140度圆锥角感应距离7~10 M尺 寸86 * 86 mm86 * 86 mm86 * 86 mm应用范围1.人来开灯,人离开后延时自动关灯,2. 适用于走廊、楼道、卫生间、地下室、仓库、车库等场所的自动照明、排气扇的自动抽风以及其它电器的自动控制等功能.。3.亮度测光：采用光敏控制，它不会在白天或强光环境打开电灯，也可自由调节在任何光线环境感应开灯.4.随机延迟：它打开后在延迟周期内，如果没有人的活动存在，具有延...
