VGA长线驱动器VGA放大器/ VGA分配器1分4
| 价 格： | 800.00 |
品牌:通谱康/UTP 型号:UCV0404A 用途:广媒
VGA立体声音视频长线传输器概述
通谱康推出的VGA立体声长线驱动传输系列产品于业界采用带宽高达680M/1.3GHz，自适应均衡补偿(Adaptive EQ)，数字同步信号驱动并提供USB供电（同时可选预设+9/12V外接电源插座），具本地VGA-音频输出、远程频率调节(DDC2)和地电位保护等功能。
UC0404AST1分4口VGA立体声音视频长线传输器传输距离可达65米，UC0404BST的传输距离可达180米。适用于通用显示设备（投影机、显示器、TFT-LCD TV、PDP）相连接和12级级联，矩阵-切换器衰减补偿，网络办公、视频会议，网吧应用对VGA信号的放大延长补偿，VGA格式可兼容2300x1920/60Hz@50米。UC0404A_BST使用屏蔽式VGA视频线缆为传输线(推荐采用3+6电缆)，非常适用于工业控制、医疗、多媒体教学、KVM、液晶广告工程、大屏幕显示幕墙、视频监控等各类需要VGA信号中长距离传输的应用。采用一线制VGA立体声音视频延长器可以大量节约工程设备及维护成本。UC0404A_BT为1分4口65/180米VGA长距离线路驱动器。性能指标
视频驱动带宽：680M/1.3GHz @ -3dB
视频驱动增益：6dB @ 全带宽
6dB @ 0-57MHz, 12dB @ 57-158MHz
视频输出回损：小于 -39dB@ 10MHz
VGA输入接口：HD15针公头
VGA输入信号：0-0.7Vp-p 或 +/-0.7Vp-p (75欧姆负载)
VGA输入阻抗：75 欧姆
VGA输出接口：4XHD15针母头 (1本地监控+3输出)
VGA输出信号：0-0.7Vp-p (75欧姆负载)
VGA输出阻抗：75 欧姆
音频输入接口：3.5mm立体声音频插座
音频输出接口：4X3.5mm立体声音频插座
音频输入信号：-2.5V 至+2.5V
立体声音频：0.2%THD+N音频分配
音频输入阻抗：10k 欧姆
音频输出阻抗：75-600 欧姆
电源供电：USB供电 (双USB头)
安装尺寸：160X84X33mm特别提示
－本产品采用带宽高达680M/1.3GHz带宽的视频集成电路，确保支持高达2300x1920/60Hz超高清分辨率
－本产品采用自适应均衡(Adaptive EQ)和数字驱动匹配电路，采用预加重电路对VGA-AUDIO信号进行高保真处理
－本产品于业界内置地电位差消除电路，因此不需要额外的接地线与发射端或接收端的机壳相连
－本产品供电采用USB供电(外接+9V至+12V可选)，电源、VGA及立体声输入输出接口热插拨支持电路设计
－本产品输入及输出端内置2000V ESD防护电路，并采用镀锌板全金属机壳，电路板及内部元器件对静电不敏感
－本产品为高保真高带宽之视频传输产品，因宽带的原因不适于增加大功率防雷吸收电路，严禁将设备安装工作于高压及雷击区产品优势
＊不需任何软件安装、即插即用
＊不需服务器、交换机、路由器、HUB及终端工作站组网
＊不需IP占用和设置、无防火墙、无TCP/IP协议及网络维护！
＊点对点实时高保真音视频同步传输
＊采用屏蔽VGA、立体声线缆传输高清VGA视频、立体声音频

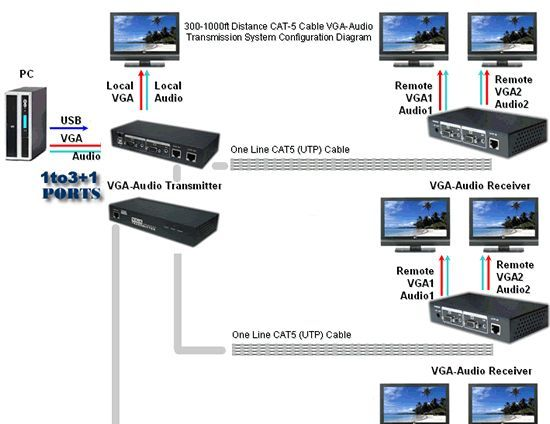

系统连接示意图：
UCV0404ST＿UCV0408ST 65米至100米VGA音视频点对点传输示意图dzsc/17/3840/17384093.jpg
