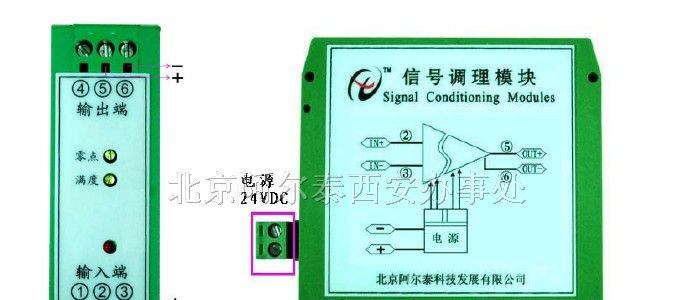

A11NV11

标准电压信号隔离模块

*标准电压信号隔离模块

*输入信号：0～5V、0～10V、-5V～+5V、-10V～+10V

*输出信号：0～5V、0～10V、-5V～+5V、-10V～+10V

*精度：0.2 %

*线性度： 0.1 %

*隔离电压：2000V / 1分钟（输入、输出、电源及通道间相互

隔离）

*供电电源：24VDC±10％


                                              阿尔泰信号隔离模块全系列

信号隔离分配模块（有源单入双出）:

A11E(*)12 ————输入：直流(N)、交流(A)、热电偶(T)、热电阻(RTD)、电位计(P) 输出：0~10V、1～5V、4～20mA等

信号隔离分配模块（有源双入双出）:

A11EN22 ————输入：0~10V、1～5V、4～20mA等直流信号。输出：0~10V、1～5V、4～20mA等

标准信号隔离模块（输入输出信号相同）:

A11NV11 ————输入：0~5V、0~10V、±5V、±10V  输出：0~5V、0~10V、±5V、±10V
4A11NI11 ————输入：0~1mA、0~10mA、0~20mA、4~20mA  输出：0~1mA、0~10mA、0~20mA

 标准信号隔离转换模块 :

A11CV11————输入：0~1mA、0~10mA、0~20mA、4~20mA     输出：0~5V 、0~10V
A11CI11————输入：0~5V、0~10V、±5V、±10V 输出：0~10mA、0~20mA、4~20mA
A11G11————输入：±5V、±10V 输出：±20mA

无源隔离模块（单入单出）:

A10N11A————输入：4~20mA 输出：4~20mA

 无源隔离模块（双入双出）:

A10N22A————输入：两路 4~20mA  输出：两路 4~20mA

小信号隔离放大转换模块 :

A11S11————输入：±75mV 0~10mV 0~30mV 0~50mV 0~100mV 0~300mV 输出：±5V ±10V 0~5V 0~10V 0~10mA 4~20mA

直流高压信号隔离转换模块   :

A11H11————输入：0~150V、0~300V、0~450V、0~1000V 输出：0~5V 0~10V 0~10mA 0~20mA 4~20mA
交流信号隔离变送模块   :
A11A11————输入：0~300V、0~450V、0~1000V、0~1A、0~5A     AC 输出：0~5V 0~10V 0~10mA 0~20mA 4~20mA

  频率信号隔离转换模块  :

A11VF11————输入：0~5V 0~10V 0~10mA 0~20mA 4~20mA    输出：0~5KHz 0~10KHz
A11FV11————输入：0~50Hz 0~1KHz 0~5KHz 0~10KHz 0~50KHz  0~100KHz 输出：0~5V 0~10V 0~10mA 0~20mA 4~20mA

 传感器信号隔离变送模块:

A11T11————输入：T．S．B．K．R．E．J， 输出：0~5V 0~10V 0~10mA 0~20mA 4~20mA
A11RTD11 ————输入：Pt100，Cu50，Cu100    输出：0~5V 0~10V 0~10mA 0~20mA 4~20mA
A11P11 ————输入：0~100?—0~10K（电位器）   输出：0~5V 0~10V 0~10mA 0~20mA 4~20mA
A11R11 ————输入：0~100?—0~100K?（电阻）   输出：0~5V 0~10V 0~10mA 0~20mA 4~20mA
A11BC11 ————输入：应变电桥信号（1/2、1/4桥）   输出：0～5V、0～10V、4～20mA、0～20mA
A11B11 ————输入：应变电桥毫伏信号 输出：±5V 0~5V 0~10V 0~10mA 0~20mA 4~20mA

 二线制工业仪表隔离配电模块:

A11D11A ————输入：4~20mA 输出：4~20mA
A11D11B ————输入：4~20mA 输出：1~5V

 开关信号输入、输出模块 :

A11S／T44————输入：四路24V  48V  380V交直流开关信号 输出：4路TTL电平
A11T／R44————输入：4路TTL电平 输出：四路继电器（2A/24VDC或2A/220VAC）

 A11E()12  括号内填写对应信号代表字母

软件支持：
VC、VB、C++Builder、Delphi、Labview、LabWindows/CVI、组态软件等语言的平台驱动
简易示例程序（了解板卡的工作流程，包括板卡的各种初始化设置，数据的读取）
演示程序（包括波形显示、连续不间断大容量存盘、数据分析等功能）
工程级源代码开放，可直接编译通过。
