供应优质整流二极管模块
| 价 格： | 面议 |
品牌:上格电子 型号:MDG,MDY,MFG,MFY,MTG,MTY 应用范围:整流 结构:点接触型 材料:硅(Si) 封装形式:国际标准化封装 封装材料:玻璃封装 功率特性:大功率 频率特性:高频 发光颜色:黄绿色 LED封装:有色透明封装(C) 出光面特征:矩形 发光强度角分布:标准型 正向工作电流:/（A） 反向电压:/（V）
MDG系列三相共阳二极管模块
MDY系列三相共阴二极管模块
产品特点：
□非绝缘，底板为公共电极
□国际标准封装
□全压接结构或氮气保护焊接结构，优良的温度特性和功率循环能力
□工作结温达150℃
□高浪涌电流、正向压降小
产品应用：
□电焊机电源
□各种直流电源
□变频器
说明：
□VRSM=VRRM+200V
□除非另作说明，VFM为常温测试值，表中其他参数皆为在Tjm下测试值。
□I2t=I2FSM × tw/2，tw=正弦半波电流底宽，在50HZ下，I2t(10ms)=0.005I2FSM (A2S)。
特性参数：
|

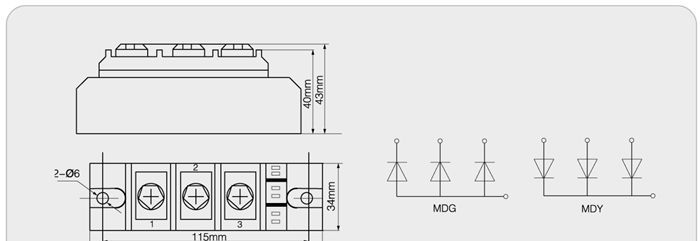

外形尺寸及电路图：
dzsc/17/3657/17365761.jpg
参数符号说明：
di/dt 通态电流临界上升率
dv/dt 断态电压临界上升率
I2t 电流平方时间积
IDRM 断态重复峰值电流
IGT 门极触发电流
IH 维持电流
IRRM 反向重复峰值电流
IFAV 正向平均电流
ITAV 通态平均电流
IFM 正向峰值电流
ITM 通态峰值电流
IFSM 正向不重复浪涌电流
ITSM 通态不重复浪涌电流
rF 正向斜率电阻
rT 通态斜率电阻
Rjc 结壳热阻
SA 推荐散热面积
TC 壳温
Tjm 结温
VDRM 断态重复峰值电压
VDSM 断态不重复峰值电压
VGT 门极触发电压
VISO 绝缘电压
VRRM 反向重复峰值电压
VRSM 反向不重复峰值电压
VFM 正向峰值电压
VTM 通态峰值电压
VFO 正向门槛电压
VTO 通态门槛电压
outline 外形
