品牌:RKC 型号:REX-C410 类型:智能温度控制调节器 测量范围:-20-999（℃） 精度等级:0.2% 测量误差:1（℃） 开口尺寸:30*93（mm） 安装型式:卡口固定 输出信号:4-20（mA） 工作电压:220（V） 外形尺寸:32*96（mm）

dzsc/17/3651/17365158.jpg

2:

选型参数：

1.型号定义

请参照下列代码表确认产品是否与您指定的型号一致。

prefix = o ns = "urn:schemas-microsoft-com:office:office"

CD/CH□01/02□ □ □-□ □*□ □-□ □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩

①规格尺寸 详见第1篇2.1节

②控制类型

F：PID动作及自动演算（逆动作）

D：PID动作及自动演算（正动作）

W：加热/冷却PID动作及自动演算（水冷）*1

A：加热/冷却PID动作及自动演算（风冷）*1

③输入类型：见输入范围表

④范围代码：见输入范围表

⑤控制输出（OUT1）（加热侧）

M：继电器接点输出 8：电流输出（DC4~20mA）

V：电压脉冲输出 G：闸流控制管驱动用触发器输出

T：闸流控制管输出

⑥第二控制输出（OUT2）（制冷侧）*2

无记号：当控制动作是F或D时

M：继电器接点输出 T：闸流控制管输出

V：电压脉冲输出 8：电流输出（DC4~20mA）

⑦报警（ALM1），⑧第二报警（ALM2）*2

N；未设报警 J：下限输入值报警

A：上限偏差报警 K：附待机上限输入值报警

B：下限偏差报警 L：附待机下限输入值报警

C：上、下限偏差报警 P：加热器断线报警（CTL-6）*3

D：范围内报警 S：加热器断线报警（CTL-12）*3

E：附待机上限偏差报警 R：控制环断线报警*4

F：附待机下限偏差报警 V：上限设定值报警

G；附待机上下限偏差报警 W：下限设定值报警

H：上限输入值报警

⑨通信功能 （仅限CD系列）

N：无通信功能

5：RS-485（双线系统）

⑩防水/防尘功能

N：无防水/防尘功能

1：有防水/防尘功能

注：*1W或A型无自主校正功能

*2第二控制输出（OUT2）﹑第二报警（ALM2）为选项

*3不能被定为报警（ALM1）

*4控制环断线报警只能在报警和第二报警中选择其一

dzsc/17/3651/17365158.jpg

4.规格

4.1输入

种类：a)热电偶：K，J，R，S，B，E，T，N，U，L，PLⅡ，W5Re/W26Re；

b)热电阻：Pt100，JPt100；

c)电 压：0-5V，1-5V；

d)电 流：0-20mA，4-20mA。

外部电阻的影响：约0.35μV/Ω（热电偶输入）[依热电偶种类换算之]

输入导线电阻的影响：读数的约0.01%/Ω（测温电阻体输入）

采样周期：0.5秒

输入断线时的动作：a)热电偶输入：上升刻度或下降刻度

b)测温电阻体输入：上升刻度

输入短路时的动作：欠刻度（测温电阻体输入）

4.2设定

设定值（SV）：与输入范围同样

加热侧比例带（P）：1-全距 或0.1-全距

但0.1℃（℉）分辨率时为999.9℃（℉）以内

冷却侧比例带（Pc）:加热侧比例带（P）之1-1000%

积分时间（I）：1-3600秒

微分时间（D）：1-3600秒

限制积分动作生效范围（ARW）：加热侧比例带（P）的1-100%

加热侧比例周期（T）：1-100秒

冷却侧比例周期（t）：1-100秒

不感带（DB）：-10-+10℃（℉） 或–10.0-+10.0℃（℉）

prefix = v ns = "urn:schemas-microsoft-com:vml"

prefix = w ns = "urn:schemas-microsoft-com:office:word"

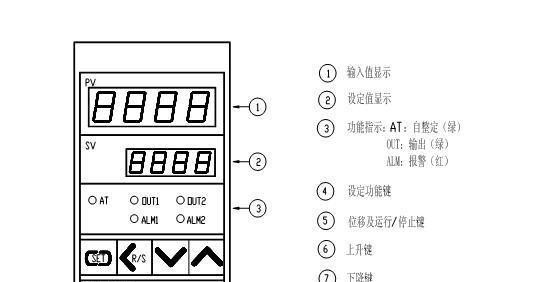

4.3显示

dzsc/17/3651/17365158.jpg

4.4输出

控制输出：继电器接点输出 250V AC 3A（带负载）

电压脉冲输出 0-12V DC（负载阻抗600Ω以上）

电流输出 4-20mA DC（负载阻抗600Ω以下）

闸流控制管输出 0.5A (环境温度40℃或更低)

闸流管驱动用触发器输出 过零触发（100A以下）

负载电压100V AC 200V AC

使用负载 阻性负载

报警输出：继电器接点输出250V AC 1A（带负载）
