CJZQ系列船用球型截止阀

价格：

面议

详细介绍
企业详情

型号:CJZQ-H10L 品牌:威泰连接形式:螺纹材质:锻钢公称通径:10（mm）压力环境:31.5 工作温度:31.5

CJZQ系列高压球阀（QJZ型）

dzsc/17/3651/17365106.jpg

·CJZQ系列高压球阀（QJZ型）

1.概述
高压球阀主要用于液压管路中控制油液的流通和截止。本型球阀具有流阻损失小，密封性能可靠、操作方便，外观精美等特点。
本型高压球阀主要由阀体、球体、阀杆、手柄和密封装置组成。阀体采用钢质锻件，表面镀铬。同时也提供本型不锈钢球阀。本型高压球阀主要有三种连接方式：外螺纹式，内螺纹式和法兰式。
2.型号说明
dzsc/17/3651/17365106.jpg
①适用：船用或其它液压系统
②名称代号：球型截止阀
③连接方式：F－法兰连接式 L外螺纹连接式 G－内螺纹连接式
④公称通径：6-80MM
⑤压力等级：H31.5MPa F-20MPa

3.外形尺寸

dzsc/17/3651/17365106.jpg

型号（Model）	DN （mm）	基本尺寸									重量（Kg）
型号（Model）	DN （mm）	L1	L2	L3	L4	H	D1	D2	□S	DM	重量（Kg）
CJZQ-L6H	6	100	82	12	1.28	76	6	11	44	M16×1.5	0.7
CJZQ-L8H	8	100	86	14	1.97	76	8	16	44	M22×1.5	1.0
CJZQ-L10H	10	130	100	16	1.97	86	10	20	52	M27×1.5	1.8
CJZQ-L15H	15	130	105	18	1.97	90	15	25	56	M30×1.5	2.0
CJZQ-L20H	20	170	121	20	1.97	110	20	30	65	M36×2	3.1
CJZQ-L25H	25	170	135	22	1.97	120	24	35	75	M42×2	4.0
CJZQ-L32H	32	210	160	24	1.97	135	30	40	88	M52×2	7.3
CJZQ-L40H	40	210	180	26	1.97	142	38	50	96	M60×2	8.8
CJZQ-L50H	50	250	205	28	2.75	170	48	60	120	M72×2	15.5

dzsc/17/3651/17365106.jpg

型号（Model）	DN （mm）	基本尺寸							重量（Kg）
型号（Model）	DN （mm）	L1	L2	L3	H	D1	□S	DM	重量（Kg）
CJZQ-G6H	6	100	68	12	76	6	44	M14×1.5	0.7
CJZQ-G8H	8	100	70	14	76	8	44	M16×1.5	1.0
CJZQ-G10H	10	130	88	16	86	10	52	M18×1.5	1.8
CJZQ-G15H	15	130	91	18	90	15	56	M27×2	2.0
CJZQ-G20H	20	170	100	20	110	20	65	M33×2	3.2
CJZQ-G25H	25	170	111	22	120	34	75	M42×2	4.2
CJZQ-G32H	32	210	131	24	135	30	88	M48×2	7.6

dzsc/17/3651/17365106.jpg

型号（Model）	DN （mm）	基本尺寸									重量（Kg）
型号（Model）	DN （mm）	L1	L2	L3	H	D1	□S	□S1	4-M	D	重量（Kg）
GJZQ-F10H	10	130	70	22	86	10	52	33	M8	73	2.1
GJZQ-F15H	15	130	75	22	90	15	56	36	M8	78	2.7
GJZQ-F20H	20	170	85	22	110	20	65	42	M10	88	3.8
GJZQ-F25H	25	170	96	28	120	24	75	51.6	M12	98	5.3
GJZQ-F32H	32	210	106	28	135	30	88	62	M14	128	7.6
GJZQ-F40H	40	210	125	36	142	38	96	66	M16	130	8.3
GJZQ-F50H	50	250	146	36	170	48	120	83.4	M20	156	17.0
GJZQ-F65H	65	290	170	45	185	60	135	96	M22	178	20
GJZQ-F80H	80	290	185	45	210	70	160	113.1	M24	218	46.6

上海威泰液压气动有限公司

公司信息未核实

所属城市：上海上海市
[联系时请说明来自维库仪器仪表网]
联系人： 徐锡平
电话：021-63183908
传真：021-63183908
手机：
QQ ：

公司相关产品

A系列空气过滤器

信息内容：

品牌:宁波华益型号:AF1000-M5 规格:M5 调压范围:0.05-0.7（Mpa）使用压力:1.0（Mpa）空气过滤器AF1000-5000系列dzsc/17/3970/17397008.jpg 保证耐压力1.5MPa(15kgf/cm²) 使用压力1.0MPa(10kgf/cm²) 环境及流体温度5-60℃ * 过滤精度*25 µm 容器材料聚碳酸脂防护罩AF1000～2000(无) AF3000～5000有*还有5、50 µm可供选择型号规格配件放水器功能自动排水型号*额定流量（L/min）接管口径（G）杯容量(cm³)重量(kg)托架AF1000-M5110M540.07-手动排水AF2000-017501/8150.19B240AF2000-01DAF2000-021/4a.停气排水b.手动排水AF2000-02DAF3000-0215001/4200.29B340AF3000-02DAF3000-033/8AF3000-03DAF4000-0340003/8450.55B440AF4000-03DAF4000-041/2AF4000-04DAF4000-0660003/4450.58B540AF4000-06DAF5000-0670003/41301.08B640AF5000-06DAF5000-101AF5000-10D*供应压力为0.7MPa(7.1kgf/cm²)情况下**接管口径另有Rc、NPT纹可供选择

详细内容>>

DMF系列淹没式电磁脉冲阀

信息内容：

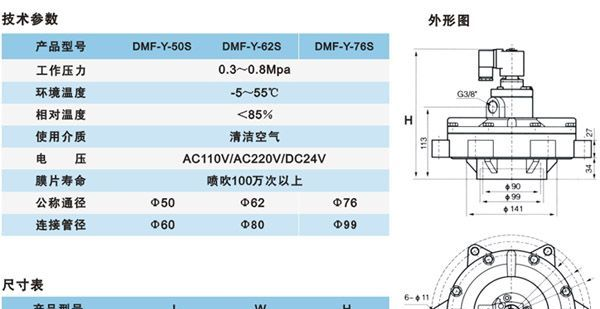

品牌:威泰材质:铝合金型号:DMF-Y-62S 类型(通道位置):嵌入式连接形式:嵌入式公称通径:62（mm）适用介质:空气流动方向:双向零部件及配件:手轮用途:流量控制形态:淹没式压力环境:0.3-0.8 工作温度:常温标准:国标详细信息 dzsc/17/4246/17424639.jpg
