双路二线制交流电压隔离变送器
| 价 格： | 350.00 |
品牌:圣斯尔（SSET） 型号:CE-VJ22-74MS 测量范围:0~ 500V AC 精度等级:0.5级 尺寸:长X宽X高=36X83X76（mm） 适用范围:0~ 500V AC
双路二线制交流电压隔离变送器
一、概述
本产品为一种双路二线制交流电压隔离变送器,采用的是电磁隔离原理，能够对两路的交流电压分别进行采样，并隔离输出两路独立4~20mA(二线制)标准信号，其输入和输出之间实现电的隔离，输出信号与输入信号间有完全的线性关系。该产品具有精度好，隔离耐压高，低温漂，体积小，安装方便等优点，符合国际标准。可广泛应用于交流电压信号的实时检测/监控，通讯，电力，铁路，工业控制等领域。
二、产品型号
CE-VJ22-74MS 两路交流电压输入，两路4-20mA（二线制）输出
三、主要技术指标
测试条件：辅助电源：+24V，室温：25℃
*输入范围：0~ 500V
*精度等级：0.5级（采用引用误差）
*工作温度：0~50℃
*温漂特性：400ppm/℃
*隔离耐压：≥2500V DC
*负载能力：电流输出≤500Ω
*响应时间：≤ 300mS
*静态电流：4mA
四、产品接线
1，2脚：U1，1路电压输入端；
3，4脚：U2，2路电压输入端；
5脚：VCC1路辅助电源正端
6脚：Id1路电流输出端
8脚：VCC2第二路辅助电源正端
9脚：Id2第二路电流输出端
dzsc/17/3644/17364415.jpg
图中RL为在用户侧的电流输出负载。
五、产品外型尺寸
产品采用 S3外型结构其尺寸如下：
S3型：长X宽X高=36X83X76
dzsc/17/3644/17364415.jpg

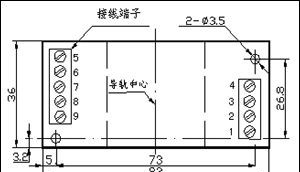

六、安装方式
产品采用DIN35 导轨式安装或螺钉固定安装，
其安装尺寸如下所示。
dzsc/17/3644/17364415.jpg
