JD-3A接地阻抗测试仪
| 价 格： | 面议 |
类型:数字式电阻测量仪表 品牌:盈洋 型号:JD-3A接地阻抗测试仪 测量范围:0～200Ω（MΩ） 测试电压:0-100（V） 精度:：±（读数×1％+0.002Ω） 重量:9（kg）
| 产品型号： | JD-3A |
| 主要用途： | 本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、转移电位、场区地表电位梯度等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流较小（3A），不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。 |
| 主要特点： | 1、测量的工频等效性好。测试电流波形为正弦波，频率与工频之差仅为5Hz，使用45Hz和55Hz两种频率进行测量。 2、抗地电压干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。20V工频干扰电压带来的误差仅为0.002Ω。 3、精度高。可用来测量接地阻抗很小的大型地网。 4、功能强大。可测量相关标准规定的接地装置的全部特性参数。不仅可测量接地阻抗，还可测量出电阻分量和电抗分量。 5、可测量现场干扰，方便用户估计测量误差。 6、具备断线报警功能，避免了错误测量。 7、操作简单。全中文菜单式操作，直接显示出测量结果。 8、可保存50组测量数据，且自带微型打印机可现场打印测量结果。 9、布线劳动量小，无需大电流线。 10、本仪器体积小、重量轻，方便携带。 |
| 技术参数： | 一、用途 本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、转移电位、场区地表电位梯度等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流较小（3A），不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。 二、性能特点1、测量的工频等效性好。测试电流波形为正弦波，频率与工频之差仅为5Hz，使用45Hz和55Hz两种频率进行测量。 2、抗地电压干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。20V工频干扰电压带来的误差仅为0.002Ω。 3、精度高。可用来测量接地阻抗很小的大型地网。 4、功能强大。可测量相关标准规定的接地装置的全部特性参数。不仅可测量接地阻抗，还可测量出电阻分量和电抗分量。 5、可测量现场干扰，方便用户估计测量误差。 6、具备断线报警功能，避免了错误测量。 7、操作简单。全中文菜单式操作，直接显示出测量结果。 8、可保存50组测量数据，且自带微型打印机可现场打印测量结果。 9、布线劳动量小，无需大电流线。 10、本仪器体积小、重量轻，方便携带。
产品别称： JD-3A、接地电阻测试仪、大地网接地电阻测试仪、大地网测试仪，接地阻抗测试仪、地阻仪、地网接地电阻测试仪、接地完整性测试仪、接地导通测试仪、接地表、地桩式接地电阻测试仪
三、技术指标
1、阻抗测量范围：0～200Ω 2、分辨率：0.001Ω 3、测量误差：±（读数×1％+0.002Ω） 4、抗地电压干扰能力：20V工频干扰电压带来的误差不大于0.002Ω（测试电流不小于2A时） 5、测试电流波形：正弦波 6、测试电流频率：45Hz、55Hz双频 7、输出电流：3A 8、输出电压：100V 9、测量线要求： 电流线铜芯截面积≥1.0mm2 电压线铜芯截面积≥0.2mm2 10、供电电源：AC220V±10％，50Hz 11、使用环境：温度：-10℃～40℃；相对湿度：<90% 12、外形尺寸：440×350×310 13、仪器重量：9.0kg |
dzsc/17/3555/17355567.jpg
注：
1、E――接被测量地网；
2、P1――接被测量地网；
3、P2――接测量电压线（其长度取电流线长度的0.618倍）；
4、C――接测量电流线（其长度取地网对角线长度的4～5倍）；
5、通讯口。
6、复位键，设置键，确认键。
7、电源开关。
8、电源插座，输入电压为AC 220V
9、打印机。
10、液晶显示，显示操作过程及测量结果
江苏省盈洋机电科技有限公司
王利云 经理
公司总部: 江苏省扬州市宝应县泰山东路26号
生产基地：江苏省扬州市宝应县柳堡镇创业路
手 机: 13348148973
13651518973
电 话: 051488771821
传 真: 051488242956
网 址：jsyingyang.cn.alibaba.com
E-mail: wliyun0719@126.com
Q Q : 442103530
- 所属城市：江苏 扬州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王利云
- 电话：0514-88771821
- 传真：0514-88771821
- 手机：
- QQ ：
YCDP系列超低频高压发生器(图)
信息内容：品牌:盈洋 型号:YCDP系列 测量范围:0-35KV 电池种类:0 测量精度:＜2.5% 电源电压:AC220（V） 用途:测试电缆耐压优点为：1、采用超低频高压测试电缆耐压其测试设备比用工频耐压试验设备体积小，重量轻。采用直流高压测试电缆的耐压，由于所施加的电压为电缆的相电压的6-8倍，这样高的电压容易使本来可以使用的电缆击穿。2、真正的正弦电压输出波形，可以进行局放测量，对试品整体进行故障判断。3、超低频0.1HZ耐压试验时，电树的生长速度很快，不会在绝缘中产生树状间隙，测试后，故障点在使用中被击穿较少。4、在测试过程中，有害的极化电荷不会进入电介产生新故障点，对运行的试品没有其他的损伤。特别是运行开始老化但还可以使用试品，因此它是无损坏的耐压试验方法。5、测试过程中不产生行波。6、较低的测试电压和较大的测试容量，可试验较长的电缆或容量的试品。主要参数：1、输出正弦波电压：30KV2、输出电压电流显示精度：＜2.5%3、输出频率范围：0.1HZ、0.05 HZ、0.02 HZ4、负载电容量：1.0UF-0.5 UF5、输出电压波形失真度：小于5%6、工作环境：温度00C-400C 湿度RH≤90%7、工作电源：交流50HZ±10%8、电源保险管：10A 高压保险管：10A适用范围：1、用于...
变压器直流电阻测试仪40A

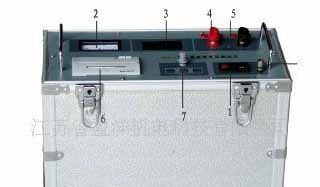

信息内容：类型:数字式电阻测量仪表 品牌:盈洋 型号:ZGY-II 测量范围:0`2K（MΩ） 测试电压:20（V） 精度:0。2 重量:8（kg）一、 用途 变压器直流电阻测试仪是为变压器直流电阻测量而设计的快速测试设备。该仪器采用全新电源技术，输出电流大。整机由微机控制，自动完成自校、稳流判断、数据处理、阻值显示。该仪器还设置有双通道测量及打印功能。特别是双通道同时测量功能，可极大的节省时间，使之更适合于变压器绕组的常态和温升试验。该仪器同时具有操作简便、精度高、抗干扰、防震、携带方便等特点。 二、工作原理图一为变压器直流电阻测试仪工作原理框图。主要由恒流电源、放电电路、放大和模数转换电路、计算机、打印机、显示、按键几部分构成。R测为绕组的直流电阻。R标为已知的机内电流采样电阻。当回路通过恒定电流I时，绕组的电压降：V1=I ? R测 电流采样电阻R标电压降：V标=I ? R标 因此可以计算出 R测==? R标 技术指标 dzsc/17/4306/17430676.jpg 操作面板dzsc/17/4306/17430676.jpg1．电源插座开关：控制整机工作电源通断。电源座：～220V电源插座。FUSE：电源保险，熔断电流5A。2·电流表测试过程中指示输出电流。测量结束，按下复位键后，指示放电电...
